DUMA光電激光分析自準直儀利用最新的成像技術為我們提供集聚焦自準直儀和光束輪廓儀于一體的專用儀器。自準直儀將準直儀和光束輪廓儀的功能組合在一個單元中。我們的精密激光器分析自準直儀（LAAC）將自準直儀的功能與激光束輪廓相結合產生入射激光束的精確角度定向及其發散角的測量。為了增加功能性，該系統在滑動尺上內置5xND(ND2, ND64,ND200, ND1000, ND100000)過濾器，顯著增加了系統的動態范圍。過濾器覆蓋VIS范圍，用于633nm波長的激光器。我們的精密LAAC具有內置調整功能，例如：快速對準激光，調整云臺旋鈕以及啟用非常的增強校準程序。自準直儀應用是測量反射鏡相對于自準直儀光軸的角度
用于檢測和測量小角度偏差
0.01秒分辨率
動態范圍大
內置激光器用于粗對準
功能齊全的軟件套件允許您記錄和記錄您的測量結果
通過USB端口連接到計算機
精心設計的全合一裝置
LAAC的應用主要涉及到小角度信號的檢測和測量
位移。例如：
入射激光束的測量。
鏡面角度的測量。
相對于激光方向的機械軸測量。
激光束輪廓和發散角的測量。
直線工作臺的直線度測量。
旋轉階段的表征。
楔角、棱鏡角和多邊形角的測量。
反射面平行度的測量。
表面平整度的測量。
光學裝置的校準。
機器校準。
CD/DVD ROM對齊。
熱穩定性測量。
振動分析。
瞄準孔瞄準
參數 | 技術規格 |
激光器類型 | 連續或脈沖 |
響應波長 | 350 – 1600 nm （在望遠鏡模式下） |
增益控制 | 1 – 24 dB |
快門速度 | 39 μsec to 20 sec |
FoV自準直儀 | ±25’ (V) x ±40’ (H) |
FoV望遠鏡和光束輪廓儀 | ±50’ (V) x ±1°20’ (H) |
通光孔徑 | 36 mm |
分辨率 | 0.01 sec |
精確度 | 1.0 sec |
相機（寬光譜范圍） | 2.4 MegaPixels, 12 bit |
光源 | LED-650, optional: 1060nm. Special order 1310/1600 nm |
用于校準的回復反射器 | ?64mm N.W 280g Thread ?16mm ,<5° |
光束發散測量 | 低至 0.2 mRad 或更高 |
視線保持與聚焦功能成正比 | ±2.5 sec |
最小聚焦距離 | 小于30cm |
內置粗瞄準激光指針 | 638nm power < 1.0mW Class 2 laser product, IEC60825-1 |
同步 | 軟件、硬件（外部觸發信號*） |
接口 | USB3.0 |
曝光控制 | 通過GUI編程 |
外殼尺寸（長x寬x高），單位：mm | 230 x 135 x 160 |
電源 | ~2.5瓦（通過USB 3.0接口） |
重量（典型） | 2.5kg，含電纜 |

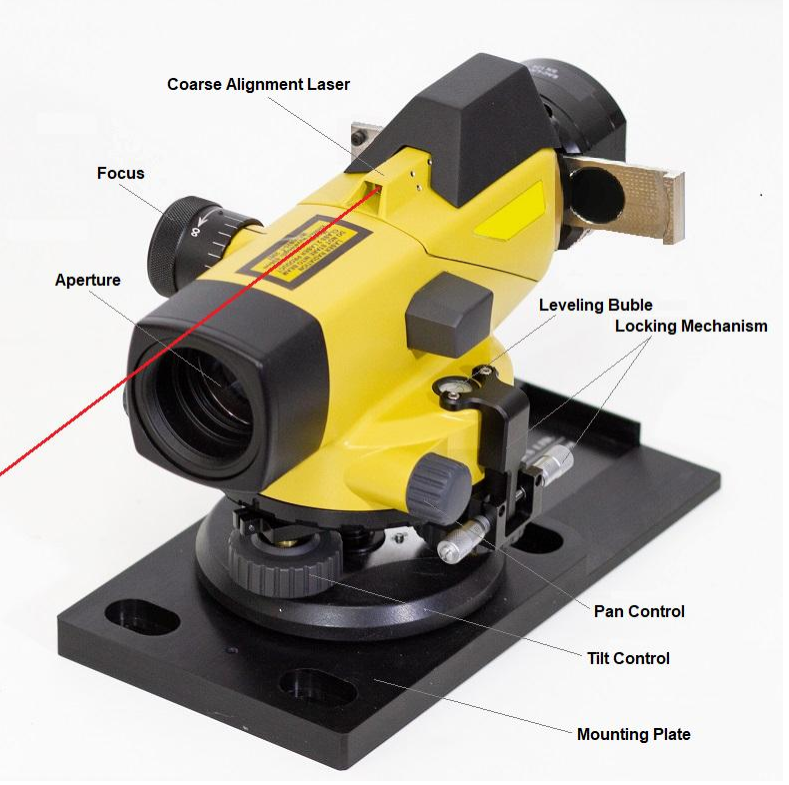

結構圖示：

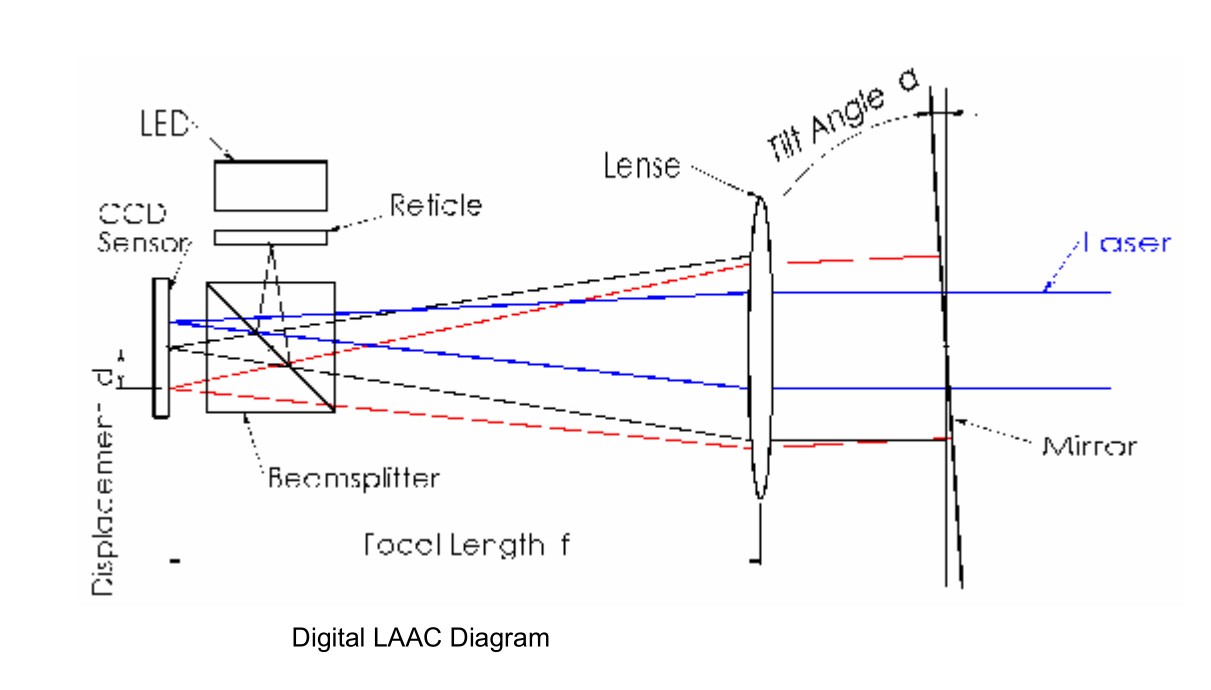

原理圖示：

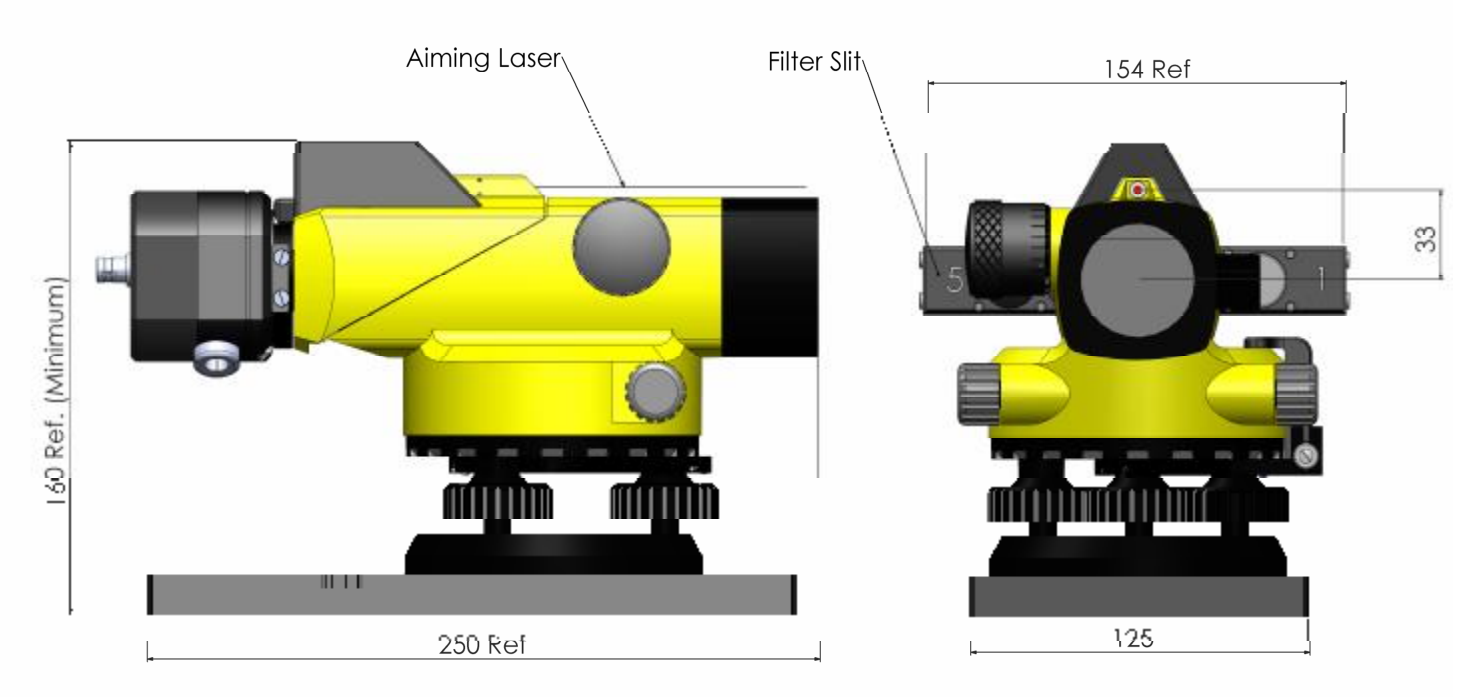

尺寸信息：
