德國BATOP公司供應TPX和硅兩種材質的太赫茲透鏡，尺寸一般為1英寸或2英寸，包括超半球形和橢圓形硅質太赫茲透鏡，以及具有不同直徑和焦距的非球面TPX太赫茲透鏡。BATOP的TPX透鏡可用于太赫茲波段中發射器和探測器之間的太赫茲光束引導，還有專用于PCA(光電導天線)應用的TPX太赫茲透鏡，能夠實現太赫茲光束的準直和聚焦。 在代理Tydex太赫茲透鏡和BATOP公司TPX透鏡的基礎上，筱曉上海光子也提供自主開發的太赫茲透鏡和窗鏡，包括太赫茲透鏡和石英透鏡，尺寸可以為1英寸至4英寸，為用戶提供更大的定制自由度。
PCA(光電導天線)專用TPX透鏡
特點：
使用高透過率TPX（聚甲基戊烯）透鏡，可以對太赫茲光束進行整形。

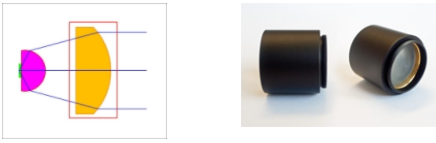

搭配一個TPX透鏡可以準直來自超半球形基板透鏡的發散太赫茲光束。

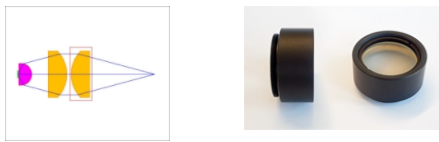

搭配兩個TPX透鏡，可以實現清晰的THz聚焦。
1英寸直徑的TPX透鏡可被容易地安裝到具有超半球形硅透鏡的PCA光導天線上。
PCA(光電導天線)專用TPX透鏡
規格參數
PCA專用TPX透鏡分為3個型號，其通用參數一致
> CTL-D25mm - 已安裝的準直非球面TPX透鏡，直徑25.4 mm以上..
> CTLF-D25mm -子彈形高阻硅透鏡
用于光纖耦合PCA的安裝準直非球面TPX透鏡，直徑25.4 mm以上..
用于PCA的安裝準直TPX透鏡，直徑25 mm
產品描述：

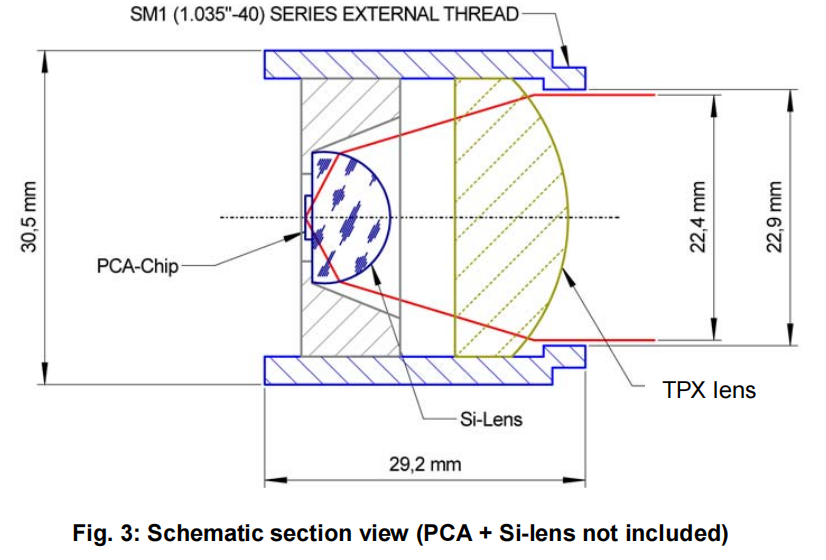

CTL-25mm 是光電導天線 (PCA) 的附件，安裝在直徑為 25.4 mm 的鋁制散熱器上，并配有 BATOP 的超半球形硅襯底透鏡。
這種天線的發散太赫茲光束Shou先被超半球形硅透鏡輕微收集。第二步，太赫茲光束被一個直徑為 1 英寸的 TPX（聚甲基戊烯）透鏡準直，該透鏡在可見光譜區也是透明的。經過準直的太赫茲光束從 CTL-D25mm 射出時的直徑為 22 毫米。同樣的配置可用于測量準直太赫茲光束?？稍趦?yōu)秀個 TPX 鏡頭前再安裝一個聚焦 TPX 鏡頭，以獲得焦距為 30 毫米的聚焦太赫茲光束。
準直TPX透鏡 | 材料 | TPX (Polymethylpentene) |
折射率 n | 1.45@1 THz | |
吸收系數 α | 0.3 cm-1 | |
直徑 | 25.4mm | |
厚度 | 10.3mm | |
焦距 | 42mm | |
后焦距(from flat surface) | 35mm | |
準直太赫茲光束 | 光束直徑 | 22.4mm |
透鏡鏡筒 | 外徑 | 30.5mm |
總長度 | 29.2mm | |
兼容PCAs | CTL-D25mm可以用作PCA的外殼，PCA安裝在直徑25.4 mm的鋁制散熱器上。電纜需要指向PCA的正面（激光器或芯片側）。此外，PCA需要配備一個BATOP的超半球硅基板透鏡。 | |
推薦的安裝選項

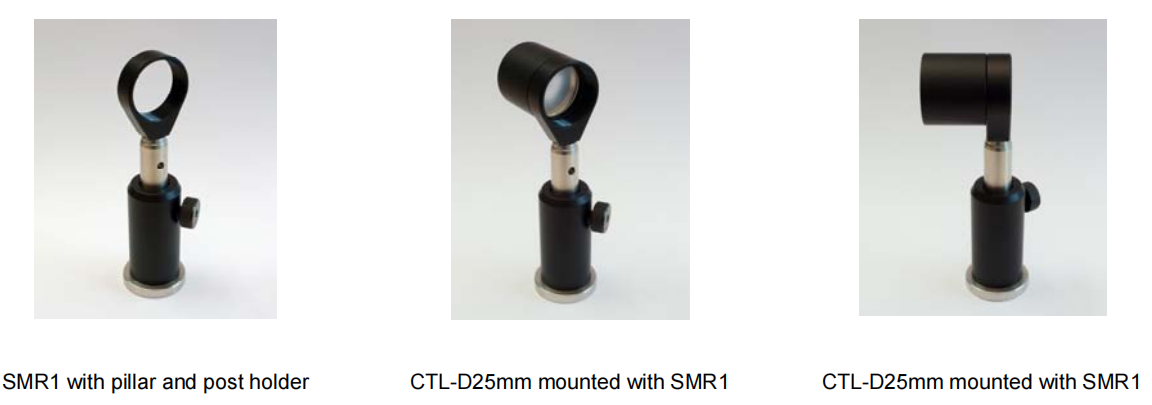

鏡頭管的SM1螺紋使其能夠連接到配備有相同螺紋的多個標準零件上。 在安裝透鏡和 PCA 時，可以將管螺紋朝向發射或接收輻射的正面，也可以朝向光纖和電纜從天線模塊出口的背面。我們建議使用Thorlab的SMR1作為靜態安裝解決方案。CTL-D25mm與裝有非球面光學透鏡的PCA兼容。在這種情況下，需要更大的透鏡管，并且長度將增加到2''。
自行組裝CTL-D25mm

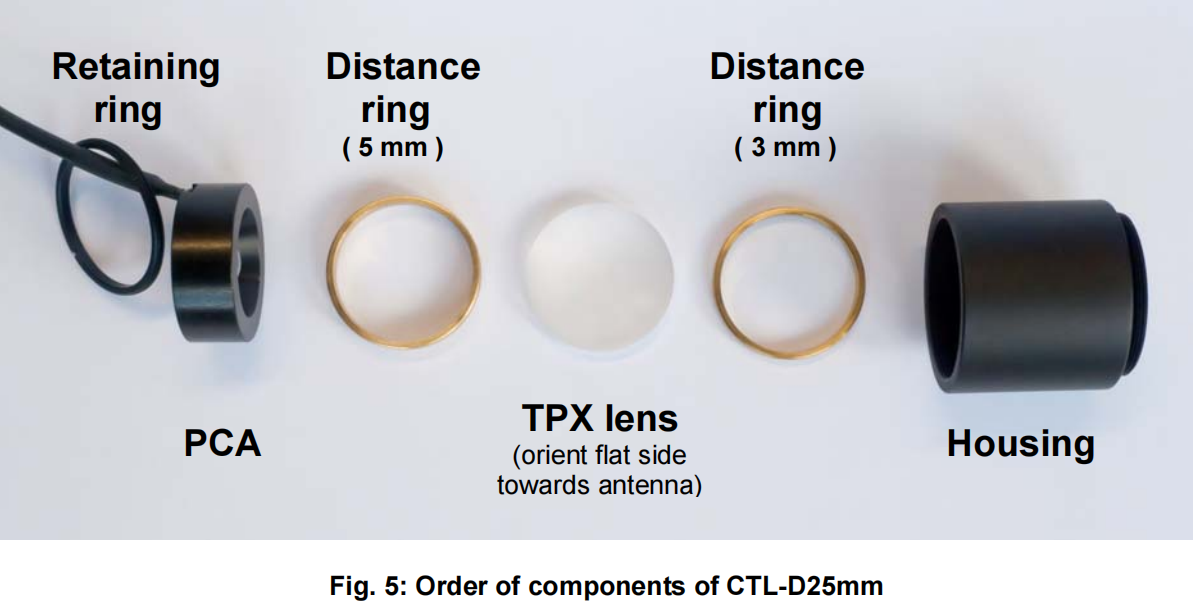

當您單獨購買CTL-D25mm時，您需要自己組裝。 下面的照片向您展示了如何操作。Shou先將較細的測距環插入鏡筒。然后插入鏡頭和第二個較粗的測距環。確保鏡頭的平面朝向天線。然后插入 PCA。最后擰上固定環，固定所有組件。其外螺紋與鏡頭管的內螺紋相匹配。因此，您需要一個額外的工具，例如 Thorlabs 的 SPW602 扳手。
可選與聚焦太赫茲透鏡組合

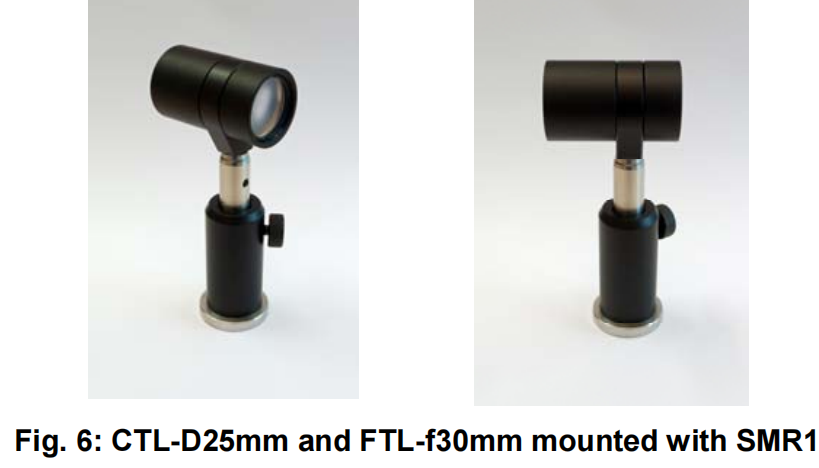

可以在CTLF25mm上安裝另一個焦距為30mm的第二個TPX鏡頭FTL-f30mm，以獲得太赫茲焦點。有關更多信息，請參閱FTL-f30mm的數據表。
> FTL-f32.5mm - 聚焦平凸TPX透鏡
PCA專用TPX透鏡 通用參數 | |
透鏡直徑 | 25.4 mm |
透鏡厚度 | 8.0 mm |
焦距 | 32.5 mm |
通光孔徑 | 22.4 mm |
折射率 | 1.45 at 1 THz |
吸收系數 | 0.3 cm-1 |
材質 | TPX（聚甲基戊烯） |
太赫茲透鏡面形 | 平凸（非球面） |
PCA兼容外殼 | |

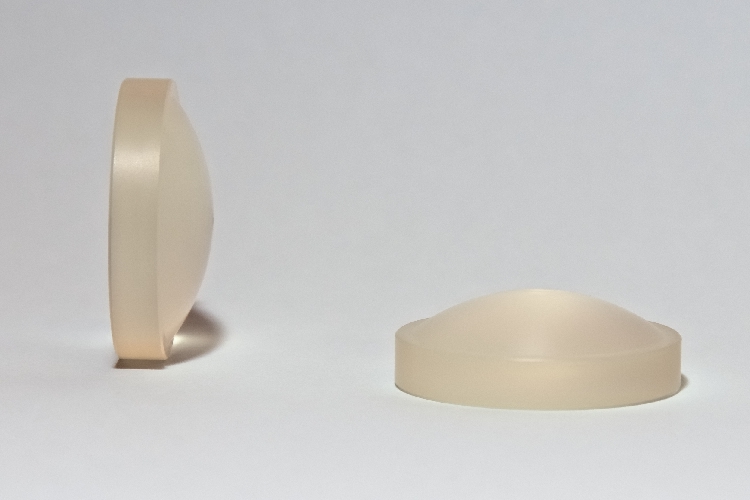

以下為BATOP聚焦平凸TPX透鏡 標準品型號
TPX透鏡，直徑1英寸和2英寸,其中TPX-D25.4-f10，專門用于空間高分辨率的應用
1英寸直徑TPX透鏡，焦距F：10mm~32.5mm
型號 | TPX-D25.4-f10 | TPX-D25.4-f15 | TPX-D25.4-f25 | TPX-D25.4-f32.5 |
透鏡直徑 | 25.4 mm | 25.4 mm | 25.4 mm | 25.4 mm |
焦距 | 10 mm | 15.0 mm | 25.0 mm | 32.5 mm |
通光孔徑 | 20 mm | 23.4 mm | 22.4 mm | 22.0 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
數值孔徑NA | 0.64 | 0.59 | 0.38 | 0.3 |
中心透鏡厚度 | 11.2 mm | 8.0 mm | 8.0 mm | 8.0 mm |
邊緣厚度 | 3.3 mm | 1.6 mm | 3.1 mm | 4.2 mm |
材質 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形狀 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,價格區分為已裝配價格及未已裝配價格
1英寸TPX透鏡，焦距F：50mm~150mm
型號 | > TPX-D25.4-f50 | TPX-D25.4-f67 | TPX-D25.4-f100 | TPX-D25.4-f150 |
透鏡直徑 | 25.4 mm | 25.4 mm | 25.4 mm | 25.4 mm |
焦距 | 50.0 mm | 67 mm | 100 mm | 150 mm |
通光孔徑 | 22.4 mm | 22.4 mm | 22.4 mm | 22.4 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
數值孔徑NA | 0.21 | 0.16 | 0.107 | 0.072 |
中心透鏡厚度 | 7.0 mm | 6.94 mm | 7.0 mm | 6.0 mm |
邊緣厚度 | 4.4 mm | 5.0 mm | 5.7 mm | 5.1 mm |
材質 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形狀 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,價格區分為已裝配價格及未已裝配價格
2英寸TPX透鏡，焦距F：35mm~200mm
型號 | TPX-D50-f35 | TPX-D50.8-f65 | TPX-D50.8-f100 | TPX-D50.8-f200 |
透鏡直徑 | 50.0 mm | 50.8 mm | 50.8 mm | 50.8 mm |
焦距 | 35.0 mm | 65.0 mm | 100 mm | 200 mm |
通光孔徑 | 47.0 mm | 47.8 mm | 47.8 mm | 47.8 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
數值孔徑NA | 0.54 | 0.33 | 0.23 | 0.12 |
中心透鏡厚度 | 18 mm | 13 mm | 10 mm | 8.3 mm |
邊緣厚度 | 3.0 mm | 4.1 mm | 4 mm | 5.0 mm |
材質 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形狀 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,價格區分為已裝配價格及未已裝配價格
