光學倍頻在激光技術中有著廣泛的應用。它可以將紅外激光轉變?yōu)榭梢娂す猓驅⒖梢娂す廪D(zhuǎn)變?yōu)椴ㄩL更短的激光,從而擴展激光譜線覆蓋的范圍。為得到波長更短的激光,可以采用多級倍頻技術。目前已有許多種倍頻晶體,且可達到相當高的倍頻轉換效率。

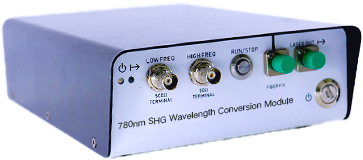

筱曉光子的非線性晶體可以實現和頻、差頻、倍頻等非線性過程,下面以1560nm的PPLN倍頻晶體為例,介紹該產品的原理及性能。
該晶體運用了二階非線性效應,可以實現將1560nm的光轉換為780nm的光輸出,實現光學二倍頻。光學二倍頻,又稱光學二次諧波,是指一個頻率ω1的單色光入射到非線性介質后,產生2ω1光波的現象。它是媒質在基頻光波電場作用下產生的二階非線性極化的一種表現。此外,該晶體是波導結構,倍頻效率高,波導的輸入和輸入端都耦合了對應波段的保偏跳線,方便用戶直接使用,無需手動耦合。
產品特點
激光顯微鏡
熒光顯微鏡
流式細胞儀
各種光譜
物理和化學應用
通用參數
內置機制 用于晶體溫度控制的珀耳帖和熱敏電阻 用于基波切割的 SWPF 濾波器 用于轉換光強度監控的 PD | 選項 每個波長的光纖激光光源 結晶溫度調節控制驅動器(外部) 安全快門(外部) AOM(外部) |
目前支持轉波長 | 1178nm→589nm,1064nm→532nm,1590nm→795nm,1560→780nm,1160nm-580nm,1550nm-775nm,1396nm-698nm,1018nm-509nm |
輸出電平* | 高達1-W 級別 (空間輸出) |
輸出形式 | 準直光或光纖 |
光束質量 | 空間單模 , TEM 00, M 2 ≤ 1. 1 |
*輸出電平可以根據輸入基波激光的特性(功率、線寬等)而變化。
名稱 | 參數空間光出 | 參數(光纖耦合輸出) |
訂購型號 | WH-0780-000-A-B-C (space out) | WH-0780-000-F-B-C (fiber out) |
需要泵浦波長 | 1560 nm | 1560 nm |
倍頻目標波長 | 780 nm | 780 nm |
倍頻效率 | > 50 %/W | > 25%/W |
工作溫度(Top) | Typ.: > 30 degree C | Typ.: > 30 degree C |
熱敏電阻 | B = 3450 | B = 3450 |
TEC 電流 | 2 A max | 2 A max |
模塊尺寸 | 54 mm x 30 mm x 11.2 mm | 54 mm x 30 mm x 11.2 mm |
輸出窗口 | IR-cut filter | none |
輸入光纖 | 1550 nm PANDA fiber with FC / APC connector | 1550 nm PANDA fiber with FC / APC connector |
輸出光纖 | Space out | 850 nm PANDA fiber with FC / APC connector |

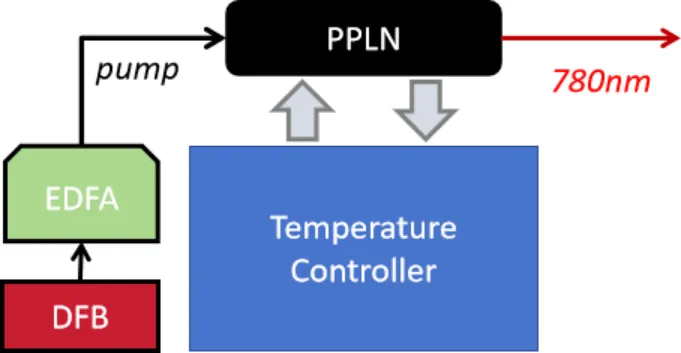

PPLN倍頻晶體的使用光路圖

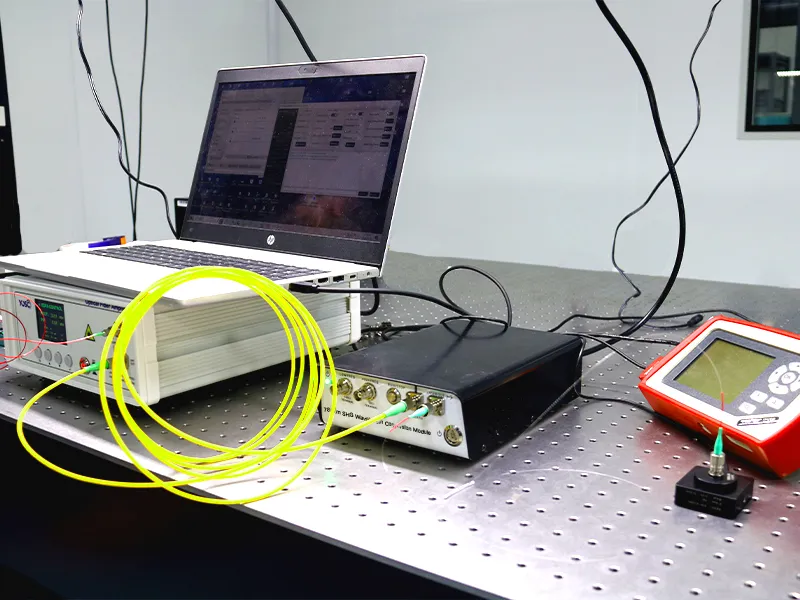

如下測試:1560→780nm為例
Shou先,選擇一款1560nm的DFB半導體激光器作為種子源,輸入到EDFA進行光放大。放大完的基頻光作為PPLN晶體的泵浦源,從晶體的input端輸入,經過PPLN后生成倍頻光780nm。在注入泵浦前Shou先需要確保PPLN的溫度控制器在正常工作,晶體已經穩定在設定溫度值了。

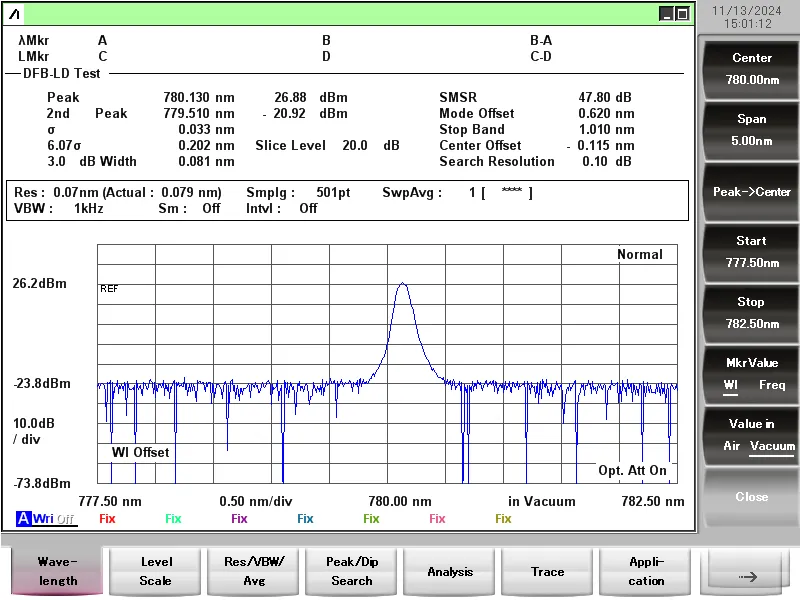

通過光譜儀測試輸出780nm的光譜成分,確認倍頻過程,光譜圖如下:

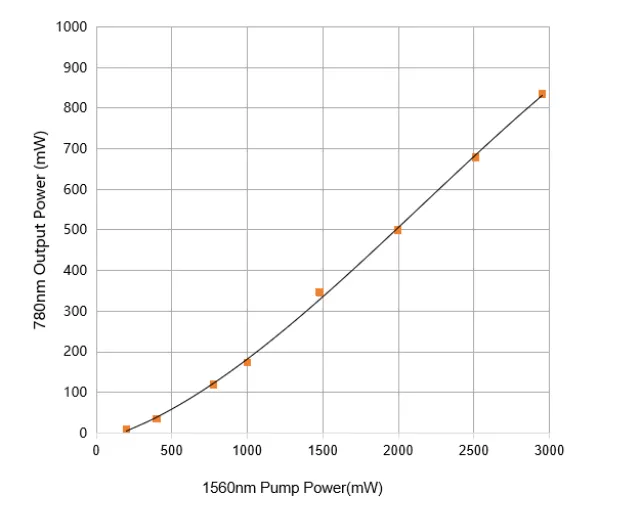

通過調節EDFA的工作電流,我們測試了不同功率基頻光輸入下的倍頻光功率變化曲線,輸入功率越高,倍頻效率越高。

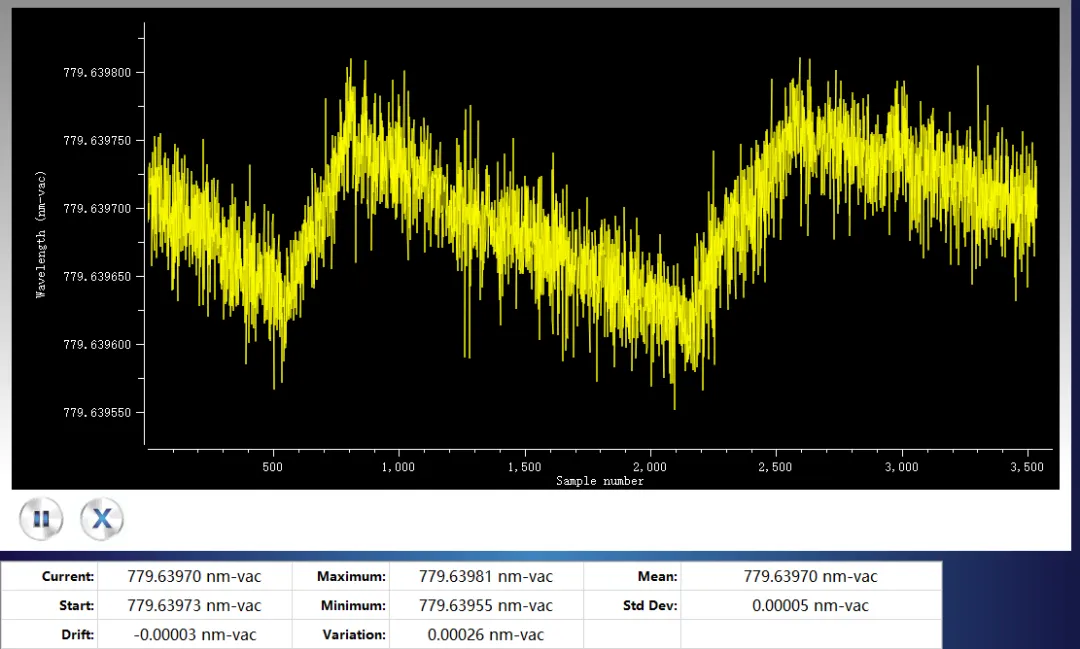

最后,我們分別測試了輸出倍頻光的功率穩定性和頻率穩定性,驗證了PPLN晶體的工作穩定性。這兩個指標還取決于EDFA和DFB的噪聲,需要噪聲較低的光源進行測試。

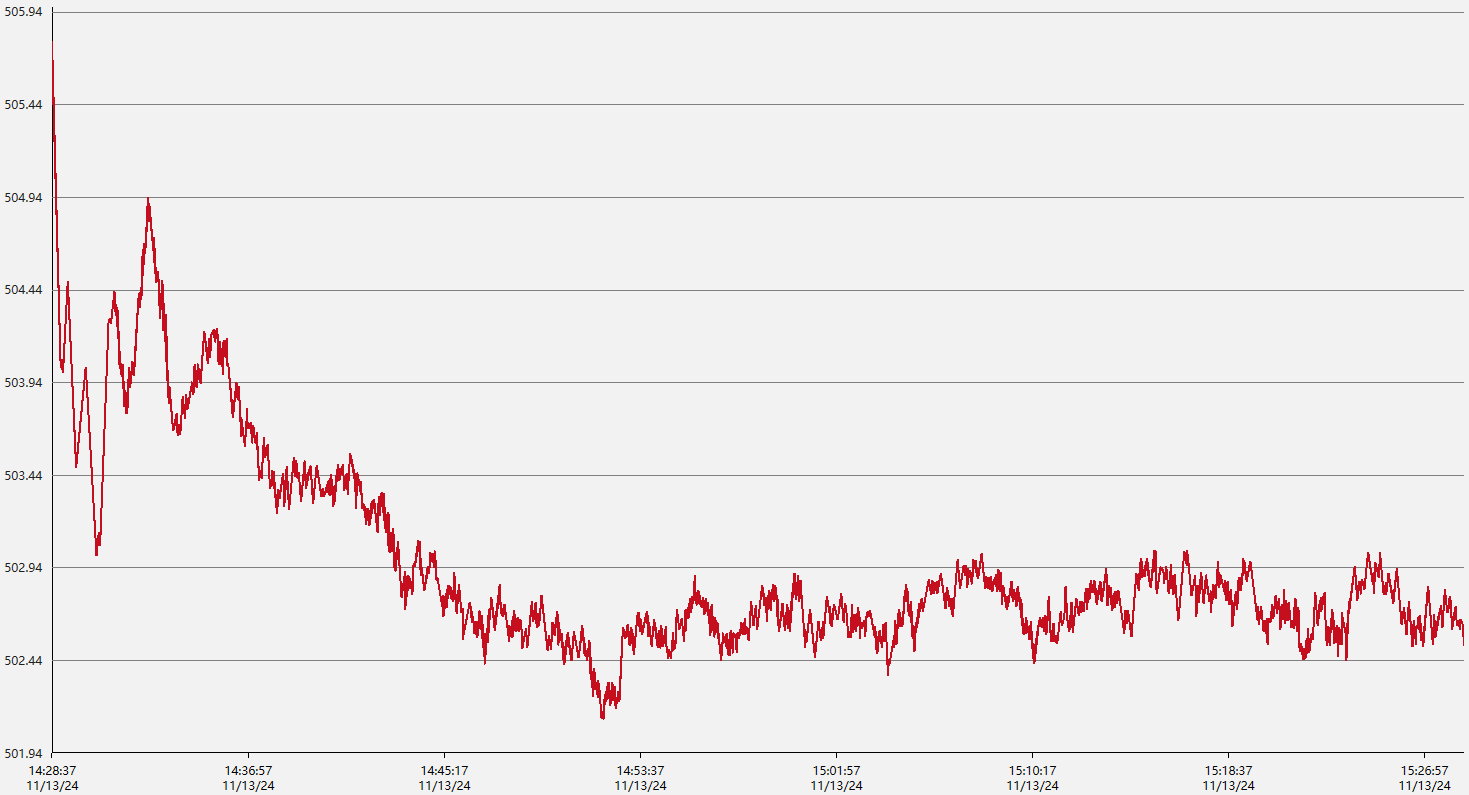

功率穩定性測試:
注意事項:
波導需要做好散熱處理,建議將波導安裝在熱沉上,波導和熱沉的接觸面應該涂覆導熱硅脂等導熱材料。建議環境工作溫度為10~30℃,如果不在該范圍內,需要自行對熱沉做二次溫控,把熱沉的溫度設置為20℃左右。嚴禁在高于波導匹配溫度的環境下不加二次溫控運行。
波導本體的匹配溫度必須在20~60℃范圍內。
先開啟波導的溫控,等溫度穩定再慢慢增加泵浦光。隨著泵浦功率增加,波導z佳匹配溫度會有微小偏移,此時細調波導溫度將倍頻光調制Max. 即可。
