近紅外InGaAs銦鎵砷相機 990SWIR 400-1700nm產品包括：
1） 相機
2） USB3.0 電纜 A 型微型 B 連接器電纜，約 3 米
3） 專用查看器軟件/設備驅動程序CD
4） 可選：近紅外鏡頭（C安裝鏡頭）
近紅外（NIR）靈敏度高
高分辨率，高幀頻
USB3.0接口
機器視覺和通用紅外探測
1550nm光斑觀測，近紅外光斑檢測，光斑拍攝與分析
近紅外目標識別，熒光成像，熒光材料成像，圖像對比增強，夜視成像
火焰監測，材料缺陷檢測，芯片檢測，太陽能電池檢測
半導體EL/PL檢測，食物，蔬果缺陷檢測，糧食分選，塑料分選，透視檢測
索尼 InGaAs 傳感器相機 ARTCAM-990SWIR 全系列
模型 | 接口 | 光譜靈敏度 特征 | 像素 | 光譜 靈敏度 (納米) | 有效 | 主動成像儀 | 像素尺寸 | 框架 速度 | 快門速度 秒 | 尺寸（毫米） | TEC | |
 | ARTCAM-990SWIR-TEC | USB3 |
| 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72幀/秒 | 20.3μ~2 | 71.6×61.5×78 | ? |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | ||||||||
| ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137幀/秒 | 71.6×61.5×78 | ? | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131幀/秒 | 50×47×49.7 | |||||||||
【配件】
常見：查看器和二維尺寸測量軟件（適用于TNIR）、設備驅動程序、USB電纜、SDK（軟件開發工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流適配器
【規格】
常見：鏡頭…C安裝，快門類型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：電源…DC5V（從USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：電源…DC12V（交流適配器）
【選項】
常見：近紅外透鏡（C卡口透鏡）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink電纜
ARTCAM-990SWIR 型號參數
型號 | ARTCAM-990SWIR |
傳感器類型 | 1.3MP InGaAs傳感器 |
傳感器型號 | SONY IMX990-AABJ-C |
實際像素陣列 | 1296(H) x 1032(V) |
有效像素陣列 | 1280(H) x 1024(V) |
像素間距 | 5[um] x 5[um] |
圖像大小 | 6.4mmx5.12mm |
光譜范圍 | 400nm~1700nm |
快門類型 | 全局快門 |
S/N信噪比 | 51dB （僅供參考） |
接口 | USB3.0批量傳輸 |
A/D分辨率 | 12bit |
幀頻 | Max. 72fps（通用于12位和8位） |
快門速度 | 20.3 u sec.~ 2sec. |
增益（模擬/數字） | 0～420 ※默認值為0 |
ROI | ON/OFF ※默認值：OFF |
觸發 | ON/OFF ※默認值：OFF |
反射 | ON/OFF ※默認值：OFF |
同步系統 | 內部同步/外部觸發同步（可選) |
透鏡支架 | C Mount |
外部觸發輸入 | SMA 母連接器（選擇選項時） |
供電要求 | 直流5V USB總線電源 |
功耗 | 小于3.2W |
環境條件 | 工作溫度/濕度：10~35°C/10~80%（非冷凝）、 |
外形尺寸 | 50.0(W)x47.0(H)x42.7(D)mm |
重量 | 大約110g |

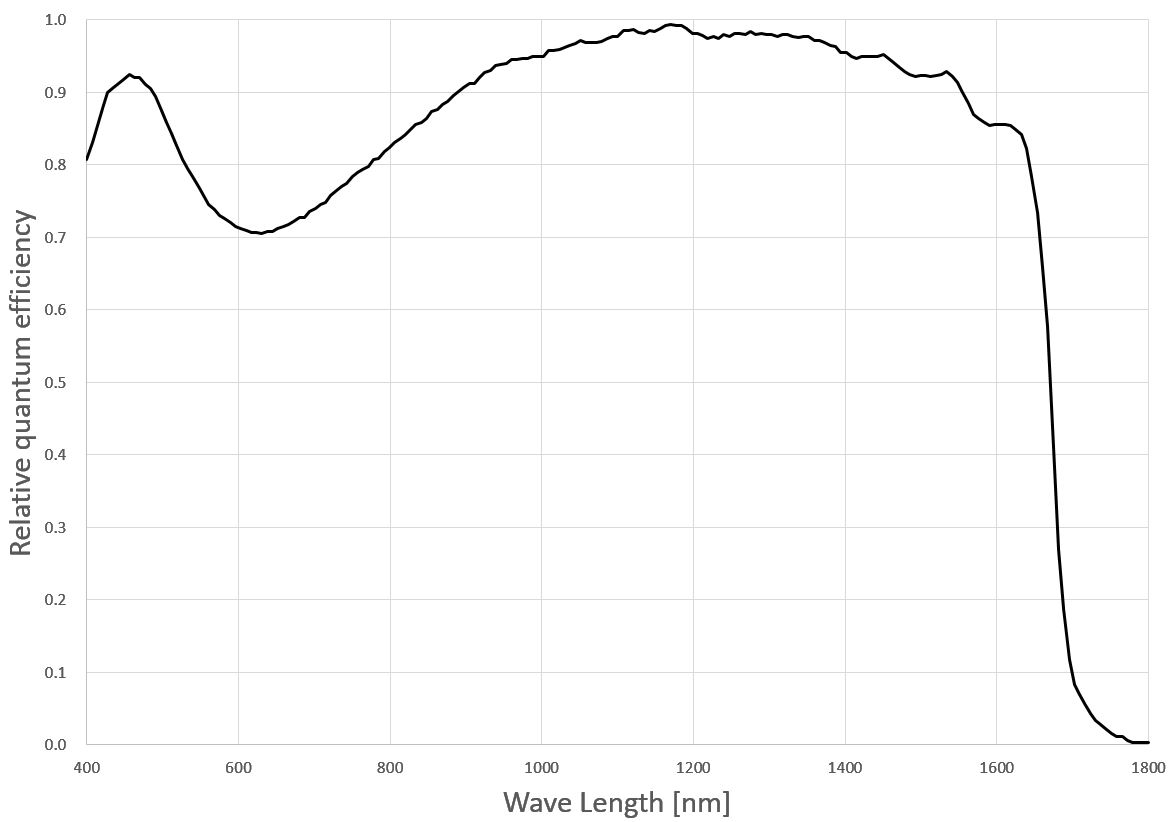

光譜靈敏度特性

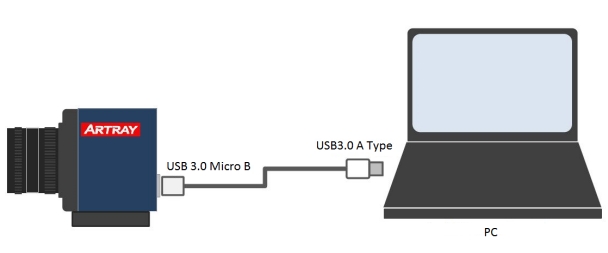

如何連接一個相機
模擬/數字增益設置
ARTCAM-990SWIR-TEC兼容模擬和數字增益。軟件上增益的設置值可從0 ~ 420開始設置，增益將從0.0 dB~42.0 dB開始相應變化。增益可以通過以下公式來計算：
Gain[dB] = value / 10.0[dB]
當設置增益> 180的值時，數字增益將被激活。下圖顯示了增益的設置值與其放大率之間的關系

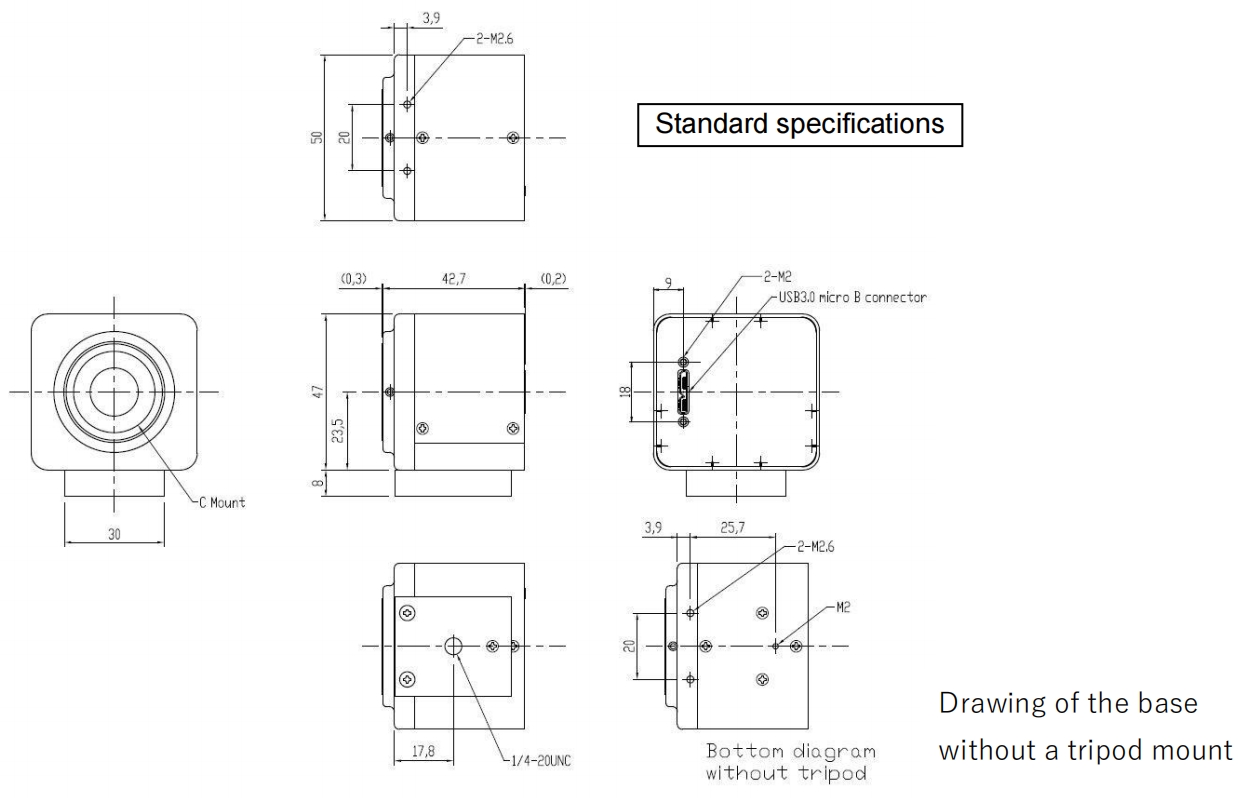

尺寸輪廓

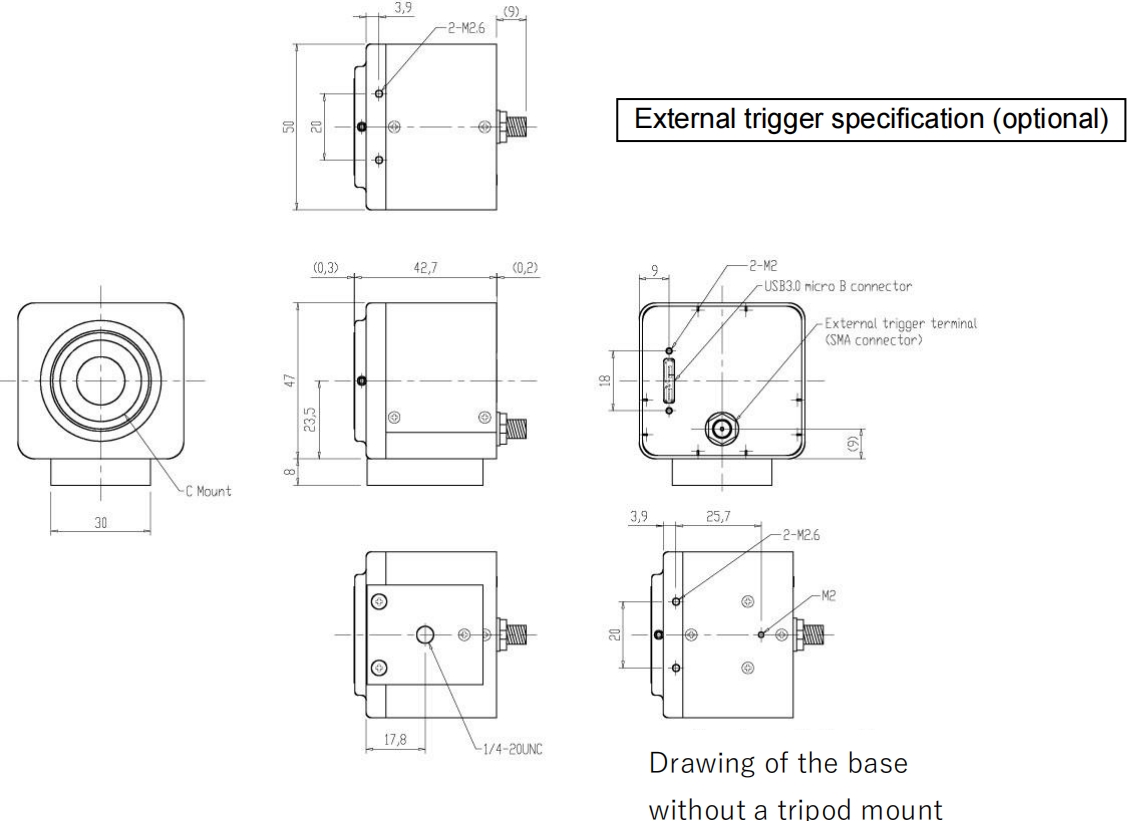

外部觸發規格（可選）

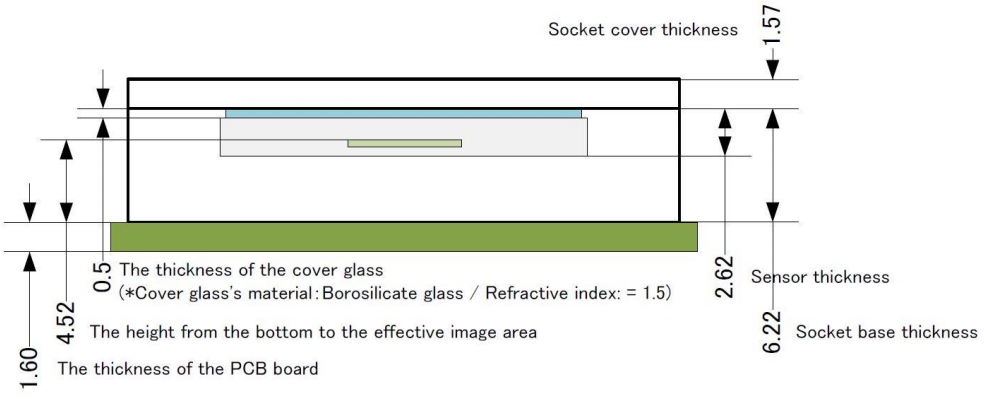

傳感器封裝信息

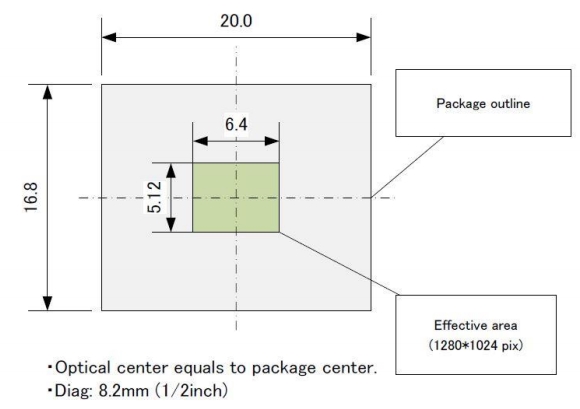

傳感器位置和受光表面

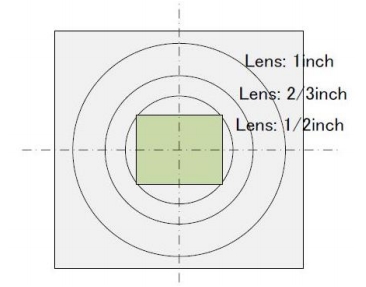

鏡頭與傳感器（僅供參考）
※上圖中傳感器尺寸（對角線）與透鏡尺寸的比例如下：
1/2英寸=φ8mm，2/3英寸=φ11mm，1英寸=15.8mm。
請注意，實際視野因不同的鏡頭而異。

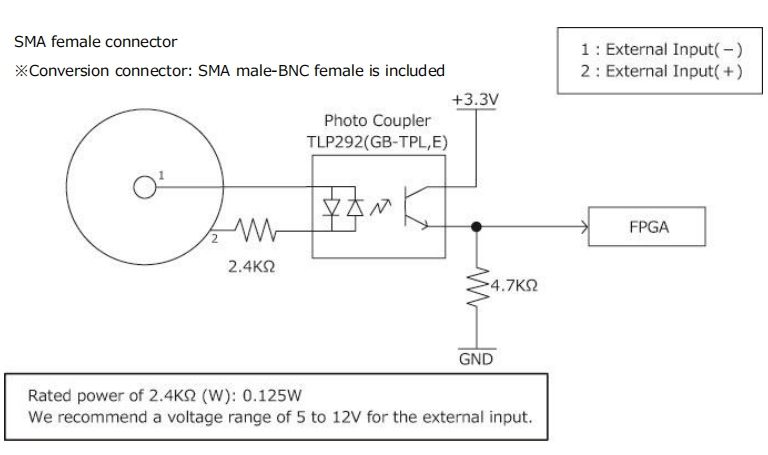

外部觸發功能
該照相機具有一個外部觸發電子電路，它通過光耦合器絕緣，從而能夠通過從外部電路接收到的輸入信號進行同步拍攝

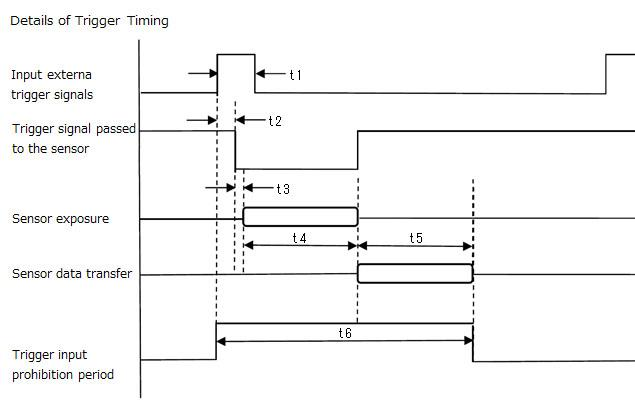

觸發時序
參數 | 指標 | |
t1 | 有效觸發輸入脈沖 | >10μsec |
t2 | 從外部觸發輸入的上升沿到傳遞到傳感器的觸發信號的下降沿（由于光耦合器而造成的延遲） | <1μsec |
t3 | 從觸發信息的下降沿傳遞給傳感器到開始曝光 | Max 0.13μs |
t4 | 曝光時間 | 曝光時間 = 快門速度的設定值*1H |
t5 | 數據傳輸所需的時間（從傳感器到FPGA） | (9+有效垂直像素)*1H |
t6 | 觸發器輸入禁止周期 | t2+t3+t4+t5 |
※1H=12.96μsec
※當輸入連續觸發時，請確保觸發間隔大于t6
產品包括：
1） 相機
2） USB3.0 電纜 A 型微型 B 連接器電纜，約 3 米
3） 專用查看器軟件/設備驅動程序CD
4） 可選：近紅外鏡頭（C安裝鏡頭）
