中紅外中空光纖

空芯光纖（即波導）是許多需要遠程激光束傳輸?shù)闹屑t外應用的理想解決方案。好處包括：

透射率高λ=2-16μm

單模選擇λ≥5μmm

非高斯光束的濾波

 耦合效率高(> 95%)

大功率(可達100w CW)

無終點反射

無包層模式

堅固靈活

內部絕緣涂層

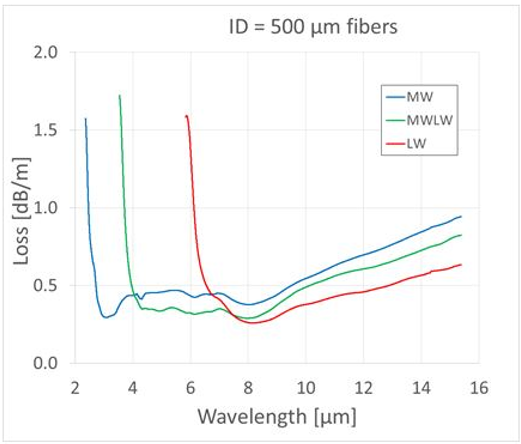

中空纖維的相對光譜透射率取決于沉積在中空纖維內部的介電層的厚度。該厚度是我們可以完quan控制的參數，并且可以針對特定波長范圍進行調整，使用較厚的涂層可為更長的波長提供更好的透射率。我們提供 4 種標準涂層選項，涵蓋整個中紅外。其他波長區域（包括 UV、可見光/NIR 和 THz）可使用替代結構。

技術參數

*彎曲附加損失，與彎曲半徑(R)的比例為1/R。

**列出的值是λ=10μm，通常與波長線性。

***連續波功率額定，假設適當?shù)鸟詈虾托?zhǔn)。初始對準應該總是在降低功率的情況下進行。

光纖內徑 (ID)

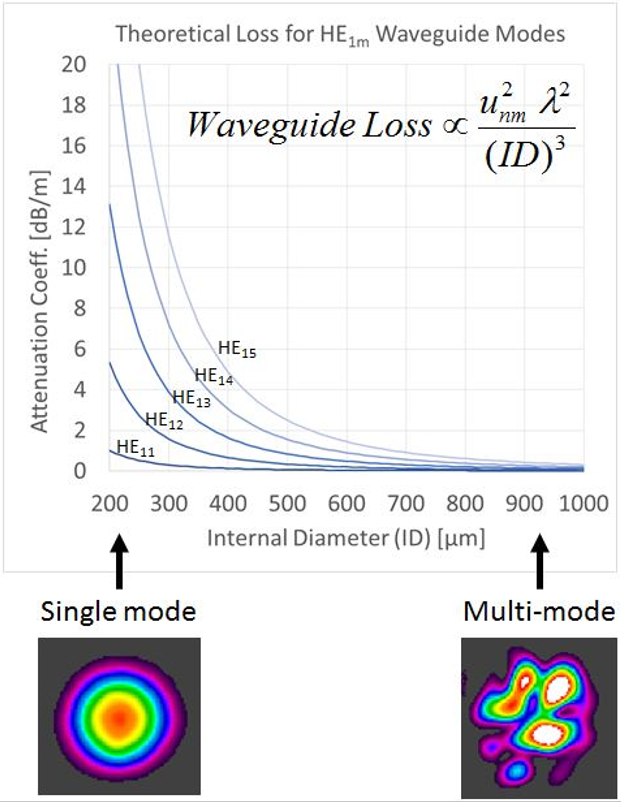

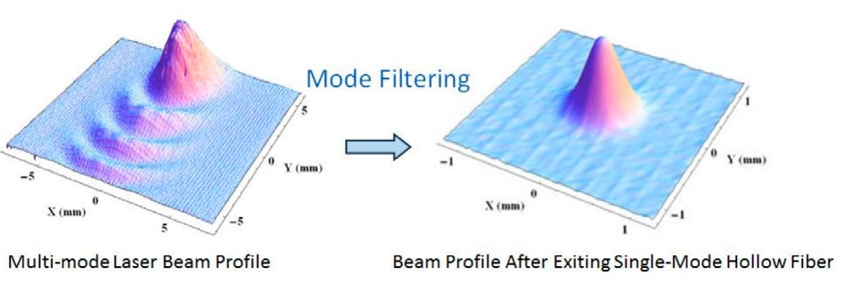

中空纖維的整體傳輸在很大程度上取決于纖維內徑 (ID)。理論上，損耗可以用混合 HE lm 模式來描述。這種模式的衰減系數取決于內徑為 1/(ID)3。此外，對模式#有很強的依賴性。較大的 ID 光纖損耗較低，但支持更多的模式（即多模）。較小的 ID 光纖具有較高的損耗，但會嚴重抑制高階模式，因此可以提供單模輸出。此外，這種單模光纖在濾除高階模式和“清理”非理想光束方面非常有效。Guiding Photonics 也在開發錐形中空纖維，其中直徑沿纖維長度逐漸變化。

有效數值孔徑

上表中列出的輸出發散角可以被認為是光纖的有效數值孔徑 (NA)。使用術語“有效”NA 是因?yàn)檫@不等同于實芯光纖的 NA。實芯光纖的工作原理是全內反射，對于此類光纖，NA 是接收角方面的嚴格截止值。相比之下，我們的空芯光纖本質上是一個反射光管（即波導），這里的術語有效 NA 可以被認為是z佳耦合角，但不是嚴格的截止。中空纖維將以更高的 NA 引導光；然而，離z佳耦合越遠，傳輸越低，離單模性能越遠?？梢栽诖颂幷业接嘘P(guān)耦合的更多信息。

曲線圖

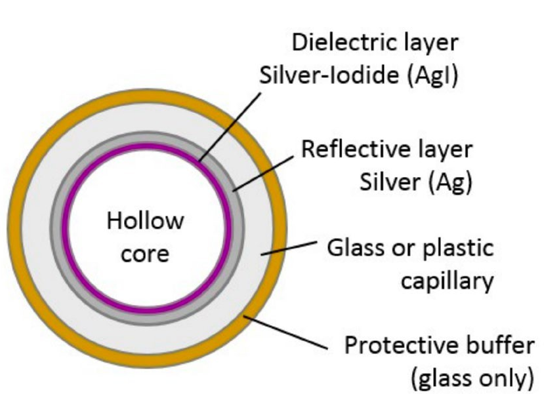

結構圖

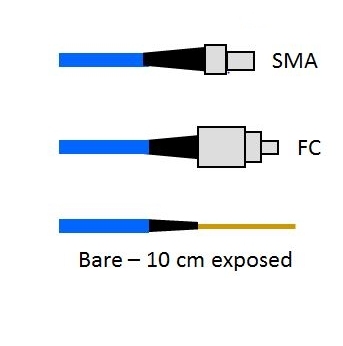

連接器選項

光纖可以使用標準 SMA 905、FC/PC 類型連接器或裸纖的方式進行封裝。FC 連接器為 2 毫米鍵寬。由于尺寸限制，F(xiàn)C 連接器不適用于塑料 1500 μm 光纖。對于“裸”光纖選項，光纖末端沒有連接器。

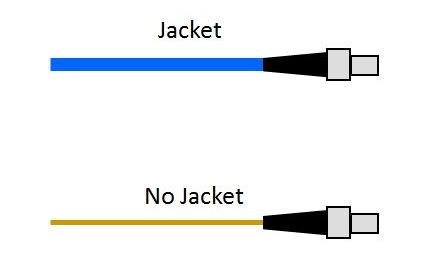

保護套封裝選項

光纖可以帶或不帶保護套進行包裝。我們使用標準分叉管，纖維位于內管中，周圍環繞芳綸纖維，外面有 PVC 護套。這件夾克有多種顏色可供選擇。對于 ID < 750 μm 的光纖，護套直徑為 3.0 mm，對于 ID ≥ 750 μm 的光纖，護套直徑為 3.8 mm。

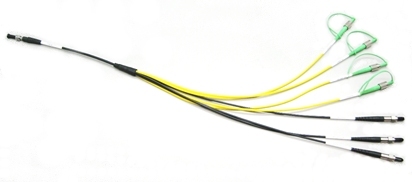

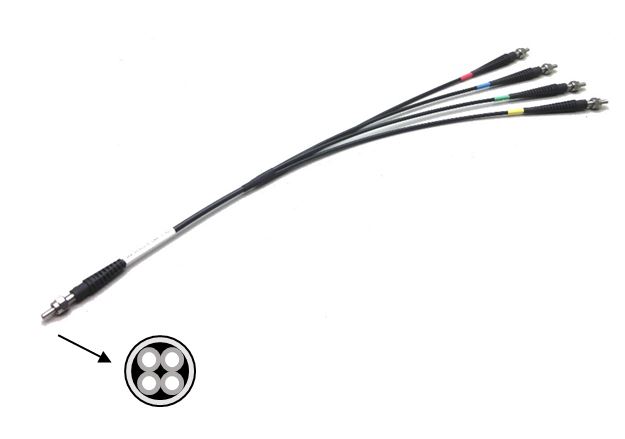

定制包

我們組裝定制束，可在單個連接器中傳輸多個激光源。注意：纖維是并排的，而不是融合在一起的。除了用于中紅外的空心光纖，我們還可以包括用于可見光、近紅外和短波紅外波長的標準實芯光纖。

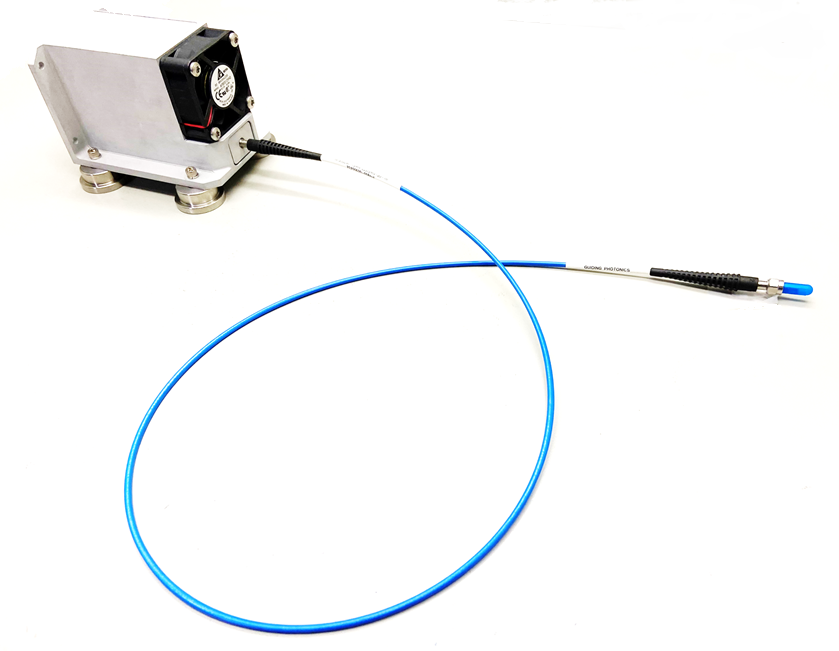

定制光纖耦合解決方案

我們?yōu)楦鞣N應用設計和生產定制的光機械組件。這包括用于 HHL、VHL 和 TO66 封裝的中紅外激光器的光纖尾纖解決方案，以及用于一系列商用 QCL、ICL 和 CO 2 激光器的光學組件。
