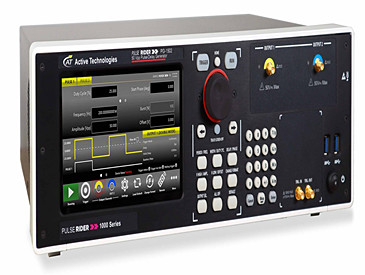

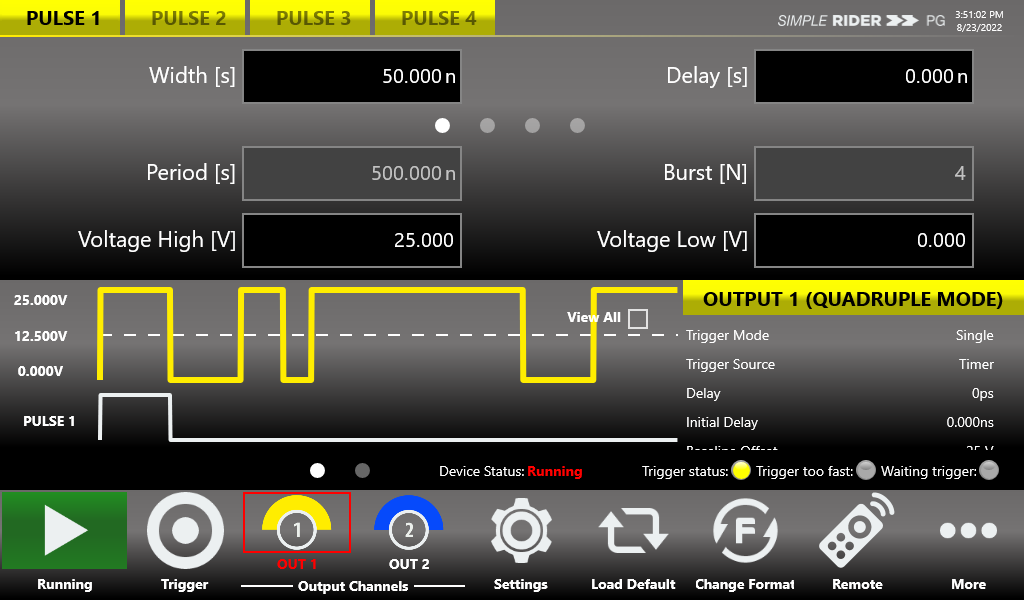

Pulse Rider系列包括一組快速上升時間脈沖發生器，具有優質的信號完整性，并配有最易使用的觸摸屏顯示界面（SimpleRider?），通過幾個屏幕觸摸即可生成脈沖。
信號輸出電壓可調至50伏峰峰值，窗口范圍為±25伏，邊緣速率為400 ps。
其創新的硬件架構提供了生成多個脈沖序列的可能性，例如雙脈沖、三脈沖或四脈沖，且每個脈沖序列的時序參數完全獨立。Pulse Rider脈沖發生器的Max. 重復率為400 MHz，Min. 脈沖寬度為1 ns @ 50V。
高性能脈沖，滿足您的測試需求
無論是生成復雜的脈沖序列、一系列雷達脈沖，還是用于前沿研究、激光與光學實驗以及半導體測試，PG-1000 都是您應對最復雜測試和頂部應用的理想選擇。
● 大學教育與研究
● 超寬帶（UWB）信號源與通信
● 地下探測雷達（GPR）測試
● 半導體表征
● 脈沖激光二極管驅動器
● 高速電光調制器
● 激光雷達（LIDAR）

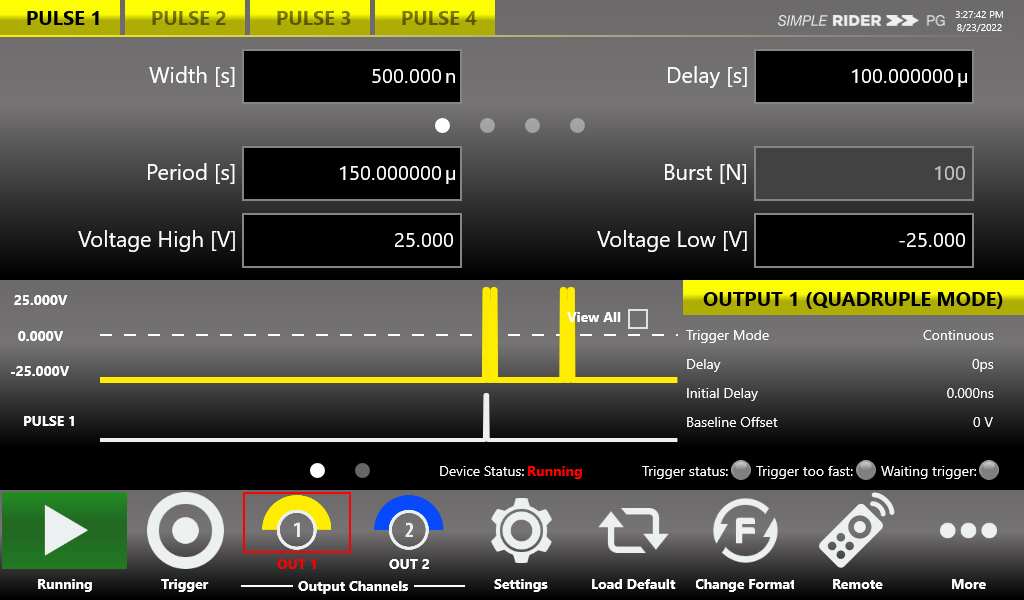

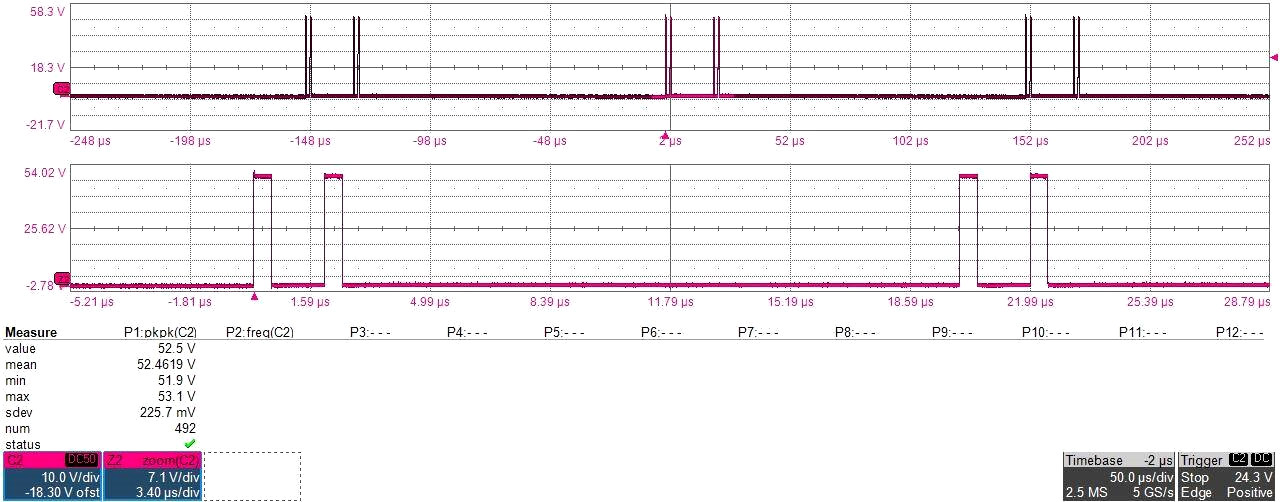

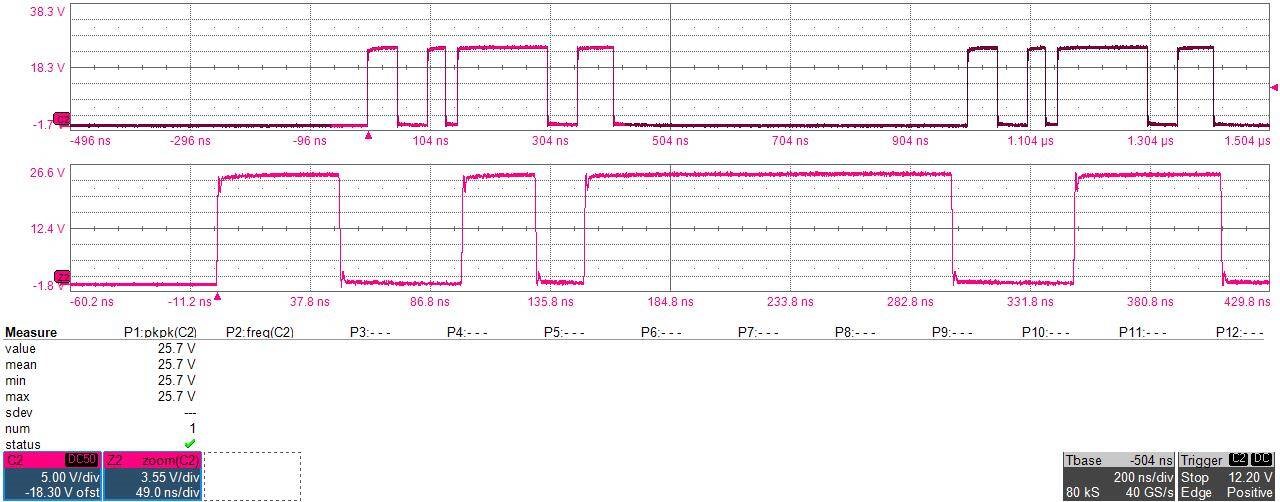

多重脈沖

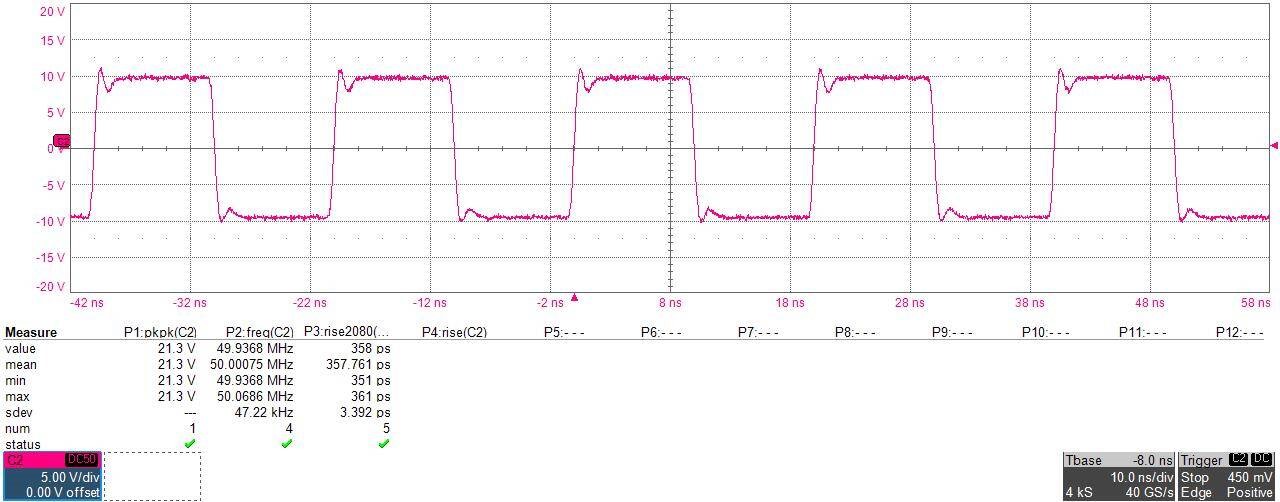

您可以組合多個脈沖，以生成雙脈沖、三脈沖和四脈沖，這在半導體測試、雷達設計和激光/光學實驗中非常有用。借助此功能，您可以創建頻率高達 400 MHz 的時鐘信號。
特點
● 雙脈沖、三脈沖和四脈沖模式
● 頻率高達 400 MHz
● 適用于半導體測試、雷達、激光雷達和激光應用
UWB雷達設計與測試
Active Technologies Pulse Rider PG-1500系列脈沖發生器通過圖形界面和觸摸屏顯示，輕松創建具有不同脈沖寬度、重復率和幅度的脈沖。
通過這一解決方案，可以節省開發脈沖系統的時間，將精力集中在UWB雷達的設計和測試目標上。
特點
● 易于使用的Pulse Rider用戶界面
● 簡化雷達設計與測試
● 主雷達和次雷達脈沖生成以及多目標仿真

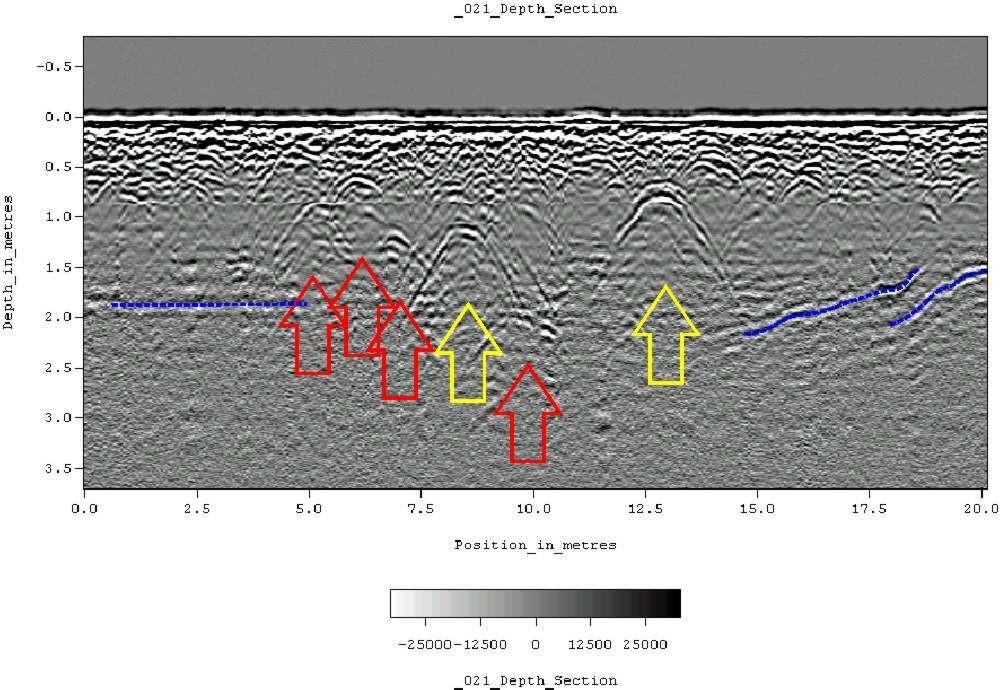

探地雷達 (GPR) 測試
探地雷達 (GPR) 是一種利用雷達脈沖成像地下結構的地球物理方法。
GPR的性能主要取決于脈沖發生器，并通過分辨率、探測距離等指標進行評估。
窄脈沖寬度、高重復頻率和高幅度通常能帶來更好的分辨率。

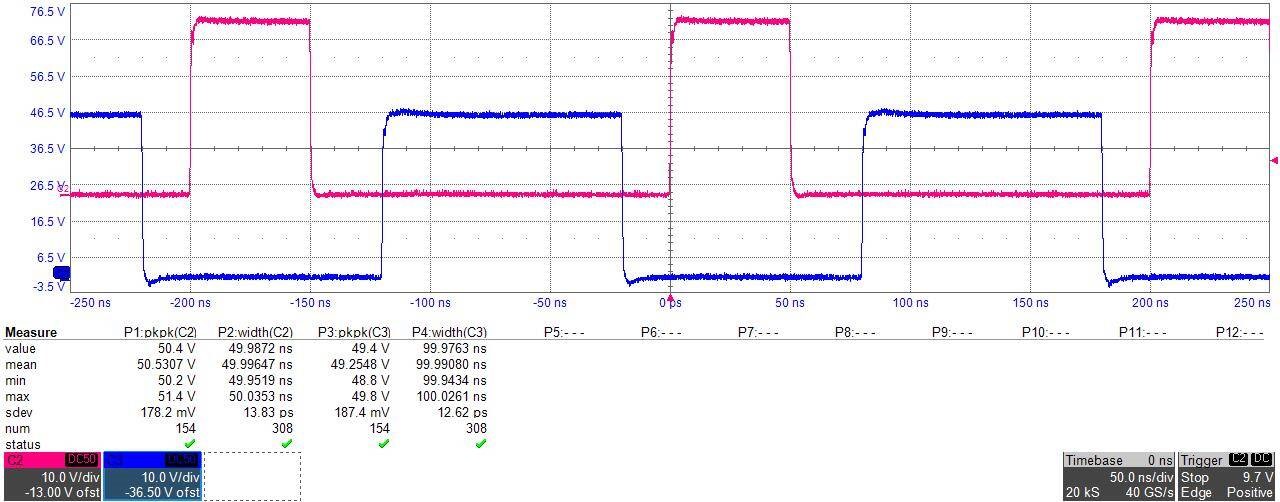

PG-1500系列能夠生成高達50 Vpp的脈沖，脈沖寬度窄至1 ns，Max. 重復頻率達400 MHz。
特點
● 地球科學、軍事、車輛定位應用
● 結構和路面無損檢測 (NDT)
● 考古和墓地探測應用
半導體表征

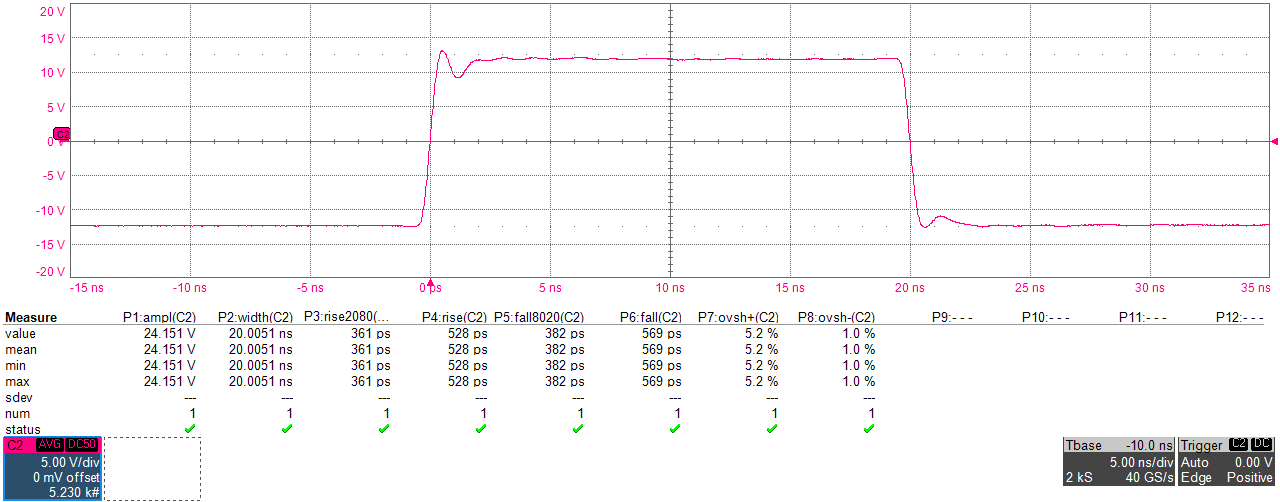

非易失性存儲器 (Non-Volatile RAM) 技術的發展需要越來越快的脈沖。Active Technologies Pulse Rider 具備小于 400 ps的轉換時間，幅度高達 50 Vpp，時間分辨率為 10 ps，垂直分辨率達 10 mV，非常適用于這些高要求測試。
在現代 MOSFET 晶體管的開發中，采用高 κ 材料作為 MOS 電容的介電層可以降低隔離層的漏電流，但同時也會引發電荷捕獲問題。短脈沖和慢脈沖測試 (Short and Slow Pulses tests) 是研究這些問題的關鍵技術。
Active Technologies Pulse Rider PG-1500 系列脈沖發生器提供快至 400 ps 的邊沿速度，±25 V 的基線偏移，以及 1 ns 至 1 s 的脈沖寬度，使其成為短脈沖和慢脈沖測試的理想儀器。
特點
● 非易失性存儲單元表征
● MOSFET 測試
● 短脈沖、慢脈沖和窄脈沖測試
激光雷達設計與高級研究應用
如今，汽車解決方案需要在各種測試條件下創建準確且可靠的測試，以證明安全性是關鍵：激光雷達是這類解決方案的戰略組件之一。
在大型物理實驗中，光電倍增管至關重要，因?yàn)樗鼈兡軌驅⒐庾愚D(zhuǎn)化為電荷，這些電荷可以被采集系統接收，從而檢測到光子。使用Active Technologies Pulse Rider PG-1500系列脈沖發生器，可以生成具有不同寬度、周期和振幅的脈沖，用作激光驅動信號。
特點
● 為航空航天與國防、汽車和移動設備解決方案建立激光雷達信號測試
● 高級研究和大物理應用
● 激光驅動器，速調管驅動器
通道數 | 上升/下降時間 (20%-80%) | 幅度 | 基線偏置 | 脈沖寬度 | |
PG-1501 | 1 | < 400 固定 | 0 至 50Vpp 可調 | ± 25 V 可調 | 1 ns至 > 1 s |
PG-1502 | 2 | < 400 固定 | 0 至 50Vpp 可調 | ± 25 V 可調 | 1 ns 至 > 1 s |
