DUMA公司的刀口型（Knife edge）BeamAnalyzer光斑分析儀采用了先進的技術上認可技術，Shou先在不同的角度都有刀刃輪廓，其次在不同的斷層重建光強分布以得到激光整體空間強度分布圖，是對連續激光器、光纖和激光二極管生成高分辨率波束寬度和輪廓的測量，以2D和3D視圖形式顯示光束能量分布。BeamAnalyzer光斑分析儀具有強大的靈活性、速度，便于各種波束測量，將在實驗室、工廠和現場滿足廣泛的自動化激光分析需求。
● 具有高動態范圍和高分辨率
● 實時檢測光束質量、尺寸和高斯擬合，顯示光束2D/3D圖像
● 無像差光束衰減，由放置在掃描平面的光學濾波器實現
● 緊湊的小尺寸設備，操作簡單
● 12位A/D，采樣高分辨率，采用USB2.0接口
● Excel數據存儲，RS232或TCP/IP數據傳輸
● 可保存快照?qǐng)D像
● 自動驗證分析報告
● 激光光斑分析：光束的中心，橢圓度，光束寬度，形狀，位置，功率和強度分布
● 光束對準
● 在線監測
● 高斯擬合分析
● 光束位置測量
● 激光光束優化和質量控制
激光類型 | CW |
光束寬度分辨率 | 對于尺寸>100μm的光束：1μm 對于尺寸<100μm的光束：0.1μm |
光束大小 | 3μm-5mm for BA3-Si and BA3-UV 15μm-10mm for BA7-Si and BA7-UV (Oval 橢圓) 15μm-9mm for BA7-Si and BA7-UV (Round 圓形) 3μm-3mm for BA3-IR3 and BA3-IR3-E 15μm-3mm for BA7-IR3 and BA7-IR3-E 3μm-5mm for BA3-IR5 15μm-5mm for BA7-IR5 |
光譜范圍 | Si 350-1100nm UV-Si 190-1100nm IR 800-1800nm IR Enhanced (E) 1200-2700nm |
傳感器有效光敏面直徑 (mm) | Φ3-Φ10 具體取決于型號 |
刀片數量 | 3 for BA3 heads, 7 for BA7 heads |
增益控制 | Automatic 自動 |
幀頻 | 5 fps |
功率范圍 | 10 μW to 5 mW (no filters 沒有過濾器) |
傳感器類型 | Silicon (Si) ,UV-Silicon (UV-Si) InGaAs (IR) or IR Enhanced (IRE) |
光束寬度精度 | ±2% |
功率精度 | ±5% |
位置分辨率 | 1 μm |
像素大小 | 根據光束大小進行自適應 |
像素位深度 | 12 bits |
背景消除 | Automatic |
附件 | SAM3-B光束采樣器：帶安裝適配器。采樣減少系數0.0016平均值 BA光纖：帶有FC連接器的光纖適配器 |
電源 | ~2.5 Watt (Via USB 2.0 interface) |
尺寸 (L x W x H) in mm | 105 x 87 x 35 (Head) |
重量 (typical) | 550gr |
Min. 硬件要求 | CPU i3 1.6 GHz, 4 GB RAM |
接口 | USB 2.0/USB 3.0, Windows 8/10/11 (32 & 64 bit) |
工作溫度 | 10° – 35° C |

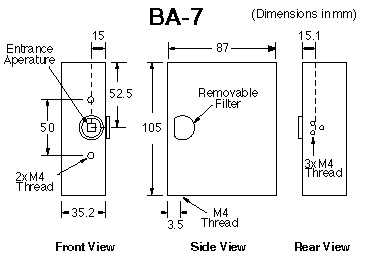

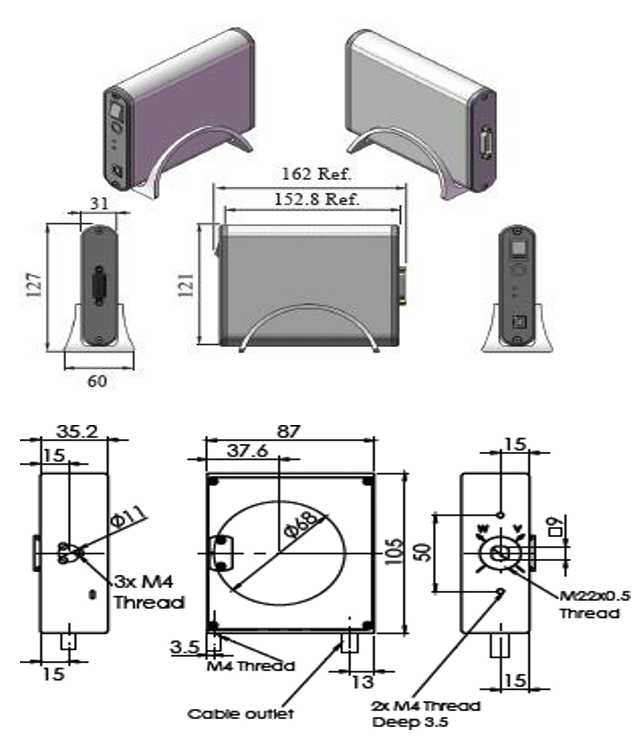

尺寸
注意:當設備處于高功率運作時，應小心操作，連續操作時間不超過5秒。
型號列表
備注：BeamAnalyzer光束分析儀是一個完整的測試系統，包括探頭和2.5m的連接電纜，USB2.0集成盒，軟件和用戶手冊的CD，攜帶箱。
型號BA7-IR10-USB:攝像頭像素800 – 1800 nm，可互換的濾光器NG4和NG9，USB2.0 電纜，光盤/閃存盤上的軟件和用
可選配件
SAM3-B 光束采樣器： 帶安裝適配器
采樣縮減系數平均為 0.0016
BA-Fiber： 帶 FC 連接器的光纖適配器
BA-Mount： 可使頭部圍繞光軸旋轉的安裝座
外殼中的NG4和NG9過濾器僅用于Si和UV Si頭。
BA3-Si-USB: 3-blades, Si detector 5mm circular
BA7-Si-USB: 7-blades, Si detector 9mm square
BA3-UV-USB: 3-blades, UV-Si detector 5mm circular
BA7-UV-USB: 7-blades, UV-Si detector 9mm circular
BA3-IR3-USB: 3-blades, InGaAs detector 3mm circular
BA3-IR3E-USB: 3-blades,InGaAs Enhanced 3mm circular (增強型)
BA7-IR3-USB: 7-blades, InGaAs detector 3mm circular
BA7-IR3E-USB: 7-blades, InGaAs Enhanced 3mm circular (增強型)
BA3-IR5-USB: 3-blades, InGaAs detector 5mm circular
BA7-IR5-USB: 7-blades, InGaAs detector 5mm circular
