AQ6370D
優秀光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版
AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率： 0.02nm
高波長精度：±0.01nm
高性能版：±0.01nm(C波段)
標準版：±0.02nm(C+L波段)
AQ6370D 各型號參數
| 項目 | 規格 | ||
| 型號代碼 | 標準機型(-12) | 高性能機型(-22) | |
| 波長范圍1 | 600 - 1700nm | ||
| 跨度 1 | 0.1nm - 1100nm(全范圍跨度)，0nm | ||
| 波長精度*1、*2、*5 | ±0.02nm(1520~1580nm)、±0.02nm (1580-1620nm) ±0.04nm (1450~1520rm)、±0.10(全波長范圍) | ±0.01nm(1520~1580nm)、+0.02nm (1580-1620nm) ±0.04nm (1450~1520nm)、+0.10(全波長范國) | |
| 波長線性度*1、*2、*5 | ±0.01nm(1520 ~ 1580nm)、±0.02nm (1450 ~ 1520nm、1580~1620nm) | ||
| 波長重復性*1、*2 | ±0.005nm(1分鐘) | ||
| 波長分辨率設置2 | 0.02、0.05、0.1、0.2、0.5、1、2nm | ||
| 波長分辨率帶寬精度*1、*2 | ±5%(1450 ~1620nm，分辨率設置: ≥0.1nm，執行分辨率校準功能后，分辨率校準波長) | ||
| 最小栗樣分辨率" | 0.001nm | ||
| 采樣點數 | 101~50001、AUTO | ||
| 功率靈敏度設置 | NORM_HOLD、NORM_AUTO、NORMAL.MID、HIGH1、HIGH2和HIGH3 | ||
| 大動態測量模式 | SWITCH (靈敏度: MID、HIGH1-3) | ||
| 功率靈敏度*2、*3、*4、*7 | -90dBm (1300 ~ 1620nm)、-85dBm (1000 ~ 1300nm)、-60dBm(600 ~ 1000nm)(靈敏度:HIGH3) | ||
| 最大輸入功率2,3 | +20dBm(每通道、全波長范圍) | ||
| 最大安全輸入功率2,3 | +25dBm(總輸入功率） | ||
| 功率精度*2、*3、*4、*6 | ±0.4dB(1310/1550nm，輸入功率:-20dBm，靈敏度:MID、HIGH1-3) | ||
| 功率線性度*2、*3 | ±0.05dB(輸入功率:-50~ +10dBm，靈敏度:HKGH1-3) | ||
| 功率平坦度*2、*3、*6 | ±0.1dB(1520 -1580nm)、±0.2dB(1450 ~ 1520nm、1580 ~ 1620nm) | ||
| 偏振相關性2,3,6 | 0.05dB (1550/160onm)、±0.08dB(1310nm) | ||
| 動態范圍 1,2,8 | 分辨率:0.02nm | 55dB(峰值±0.2rm)37dB(峰值±0.1nm) | 58dB(峰值±0.2nm，Typ.60dB)、45dB(峰值±0.1nm， Typ.50dB) |
| 分辨率:0.05nm | 73dB(峰值±1.0rm)62dB(峰值±0.4nm)、 45dB(峰面±0.2rm) | 73dB(峰值±1.0nm,Typ.78dB)、64dB(峰值±0.4nm, Typ.70dB)、50dB(峰值 ±0.2rm，Typ.55dB) | |
| 分辨率:0.1nm | 57d8(峰值±0.4rm)、40dB(峰值±0.2nm) | 60dB(峰值±0.4nm，Typ.67dB)、45dB(峰值±0.2nm, Typ.50dB) | |
| 雜散光抑制率1-10 | 73d8 | 76dB (yp.80dB) | |
| 光回波損耗" | Typ.35dB(使用APC連接器時) | ||
| 適用光纖 | SM(9.5/125um)、Gl (50/125yum、62.5/125um)、大芯徑光纖(最大200um) | ||
| 光連接器 | 光輸入: 需要AQ9447 ( 口口) 連接適配器(選件)。校準輸出: 需要AQ9441 (口口 ) 連接適配器(選件)。 (口口 ) 連接器類型: FC或SC | ||
| 內置校準光源12 | 波長參考源(用于光軸對準調節和波長校準) | ||
| 掃描時間179 | NORM_AUTO: 0.2s，NORMAL: 1s，MID: 2s，HIGH1: 5s，HIGH2: 20s，HIGH3: 75s | ||
| 預熱時間 | 至少1小時(預熱后，需要內置光源進行光軸對準調節。） | ||
*1: 橫軸刻度: 波長顯示模式
*2: 使用9.5/125μm單模光纖(PC連接器)，預熱1小時后，用內置參考光源或單縱模激光器(波長1520 ~ 1560nm、峰值功率≥-20dBm、功率穩定度≤0.1dBpp、波長穩定度≤±0.01nm)執行光軸對準調節后。
*3: 縱軸刻度: 絕對值功率顯示模式，分辨率設置: ≥0.05nm，分辨率補償: OFF。
*4: 使用9.5/125μm單模光纖(IEC60793-2定義的B1.1型，PC拋光，模場直徑: 9.5μm，NA: 0.104 ~ 0.107)。
*5: 用內置參考光源或單縱模激光器(波長1520 ~ 1560nm、峰值功率≥-20dBm、絕對波長精度±0.003nm)執行光軸對準調節后。
*6: 分辨率設為0.05nm時，溫度條件變?yōu)?3±3°C。
*7: 大動態測量模式: OFF，脈沖光測量模式: OFF，分辨率補償: OFF。
*8: 1523nm,大動態測量模式: SWITCH，分辨率補償: OFF。
*9: 跨度: ≤100nm，采樣點數: 1001，平均次數: 1。
*10: 使用He-Ne激光器(1523nm)，分辨率設置: 0.1nm，波長: 1520nm ~ 1620nm (除峰值波長±2nm)。
*11: 使用單模光纖(帶橫河標準APC連接器)，使用PC連接器時的典型值為15dB。
*12: 選件。
本樣本中出現的“typ.”是指“典型值”，僅供參考之用，不是規格值
| 波長范圍 | 標準版(-12) | 高性能版(-22) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范圍 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波長范圍 | 標準版(-12) | 高性能版(-22) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范圍 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |

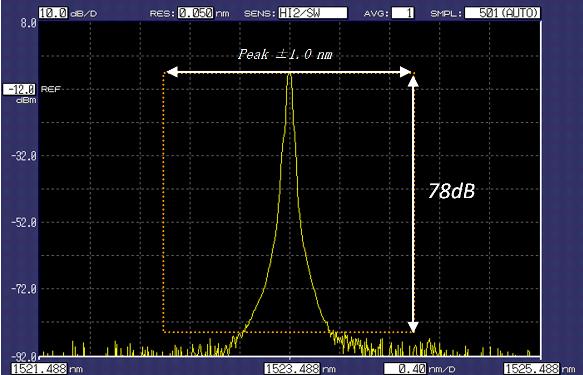

動態范圍實例
峰值±1.0nm、分辨率設置0.05nm、
開啟大動態測量模式、高性能版

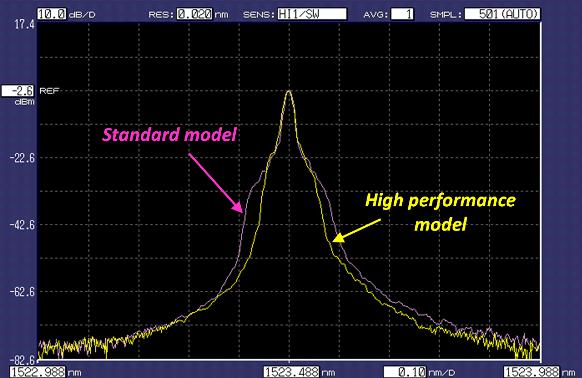

高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量。
| 標準版 (-10) | 高性能版 (-20) | |
| 峰值±0.2nm 峰值±0.1nm | 55 dB 37 dB | 58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率設置：0.02nm | ||
光譜陡峭實例
此新規格提供了雜散光抑制功能，從而不需要掃描速度較慢的大動態測量模式。AQ6370C擁有高雜散光抑制率，可以大幅縮短測量時間。
| 標準版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率設置：0.1nm | |

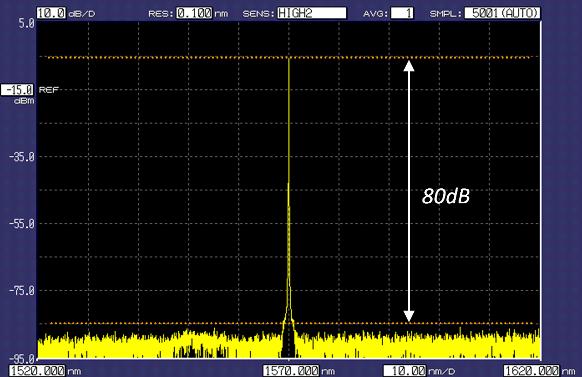

雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版
AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。
改進的功率靈敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。
一臺OSA可同時處理多模和單模光纖
處理多模光纖時，AQ6370D的低插入損耗有助于保持出色的測量效率。
輸入連接器的插入損耗變化小
提高了測量重復性。
非物理連接
不會損壞連接的光纖。
APC功率補償
使用APC功率補償功能可以調整由APC連接器的插入損耗所引起的功率偏差。
出色的效率
快速測量：0.2秒/100nm
通過先進的單色鏡、更快的電路和降噪技術，AQ6370C可以在0.2秒內完成100nm波長跨度的測量，無論是來自DFB-LD或DWDM的陡譜信號測量，還是寬帶光源的低功率信號測量。
快速遠程接口(以太網、GP-IB)
寬跨度、高分辨率掃描
在保持高波長分辨率的同時，單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、更有效率。
操作簡單
曲線放大功能
通過點擊和拖動鼠標可以改變顯示條件，如中心波長和跨度。
可以立即放大感興趣的區域并隨意移動。
鼠標&鍵盤操作
前面板操作直觀，便于用戶使用。
鼠標使操作更簡單。
用鍵盤可以輸入標簽和文件名。
簡單的數據處理
AQ6370C 5USB存儲
USB接口支持大容量移動存儲和硬盤存儲。
512MB內存
可保存20,000多個波形數據
多曲線一次保存功能
可以將7條曲線即刻保存到一個文件中。
