IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um (Al2O3窗口片)

IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um (Al2O3窗口片)
藍寶石Al2O3 因其極度的韌性和強度可以很好的應用為UV，VIS和NIR光譜波段的光學窗片材料。藍寶石具有多種生長方式。 Verneuil和Czochralski方法通常用于標準級藍寶石材料。 更高質量的藍寶石，應用于電子基板的由Kyropulos生長制造，這可以得到非常高的純度，具有優良的紫外透射特性。 在IR中的使用范圍被限制在約5μm，并且在任何光學級別中遇到很少的困難。 它在紫外線范圍內，必須注意觀察，因?yàn)閺?40nm到240nm的透射對雜質和間隙空位非常敏感。大片藍寶石可以通過色帶生長制成。 藍寶石具有輕微的雙折射性，通常的IR窗口通常以隨機的方式從晶體切割，也有對于雙折射的特定應用，選擇取向。 通常這是光軸與表面平面成90度，稱為“零度”材料。 合成光學藍寶石沒有著色。*請注意，所有制造商似乎對熱膨脹的實際數字不統一！


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 13
貨號 操作 名稱
A80161438  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 10.0X2.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：10.0×2.0mm；方向：Random；應用范圍：IR拋光    價格 : 請聯系客服 庫存/貨期:請咨詢客服
A80161439  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 12.0X1.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：12.0×1.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161440  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 12.0X2.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：12.0×2.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161441  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 12.0X4.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：12.0×4.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161442  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 15.0X2.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：15.0×2.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161443  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 18.0X4.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：18.0×4.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161444  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 20.0X2.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：20.0×2.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161445  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 25.0X0.5mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：25.0×0.5mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161446  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 25.0X1mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：25.0×1mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161447  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 25.0X2mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：25.0×2mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80150424  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 25.4X1.0mm   [PDF] 10.0×2.0mm；規格（D×L）：25.4×1.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161448  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 26.0X1mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：26.0×1mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
A80161449  IR拋光 Al2O3 圓形藍寶石窗片 0.17-5.5um 35.0X2.0mm   [PDF] 傳輸范圍：0.17~5.5μm；折射率：No 1.75449 Ne 1.74663（1.06μm）；反射損耗：14％ at 1.06μm；吸收系數：0.3×10 -3 cm -1 at 2.4μm ；規格（D×L）：35.0×2.0mm；方向：Random；應用范圍：IR拋光    價格 : ￥0 庫存/貨期:請咨詢客服
總覽

藍寶石Al2O3 因其極度的韌性和強度可以很好的應用為UV，VIS和NIR光譜波段的光學窗片材料。

藍寶石具有多種生長方式。 Verneuil和Czochralski方法通常用于標準級藍寶石材料。 更高質量的藍寶石，應用于電子基板的由Kyropulos生長制造，這可以得到非常高的純度，具有優良的紫外透射特性。 在IR中的使用范圍被限制在約5μm，并且在任何光學級別中遇到很少的困難。 它在紫外線范圍內，必須注意觀察，因?yàn)閺?40nm到240nm的透射對雜質和間隙空位非常敏感。大片藍寶石可以通過色帶生長制成。 藍寶石具有輕微的雙折射性，通常的IR窗口通常以隨機的方式從晶體切割，也有對于雙折射的特定應用，選擇取向。 通常這是光軸與表面平面成90度，稱為“零度”材料。 合成光學藍寶石沒有著色。

*請注意，所有制造商似乎對熱膨脹的實際數字不統一！


通用參數

技術參數：

傳輸范圍：

0.17~5.5μm

折射率：

No 1.75449; Ne 1.74663（1.06μm）（1）

反射損耗：

14％ at  1.06μm

吸收系數：

0.3×10-3 cm-1 at  2.4μm （2）

吸收峰：

13.5μm

dn / dT：

13.4×10-6（0.546μm）（3）

dn /dμ= 0：

1.5μm

密度：

3.97g/cm3

熔點：

2040℃

熱導率：

27.21W m-1K-1 at 300K

熱膨脹：

5.6（para）& 5.0（perp）×10-6 / K *

硬度：

Knoop 2000 with 2000g indenter

比熱容量：

763JKg-1K-1（293K）（4）

介電常數：

11.5（para）9.4（perp）at 1MHz

楊氏模量（E）：

335GPa

剪切模量（G）：

148.1GPa

體積模量（K）：

240GPa

彈性系數：

C11 = 496 C12 = 164 C13 = 115 C33 = 498 C44 = 148

表觀彈性極限：

300 MPa（45,000 psi）

泊松比：

0.25

溶解度：

98×10-6g / 100g water

分子量：

101.96

類/結構：（hex），R3c

Trigonal（hex），R3c

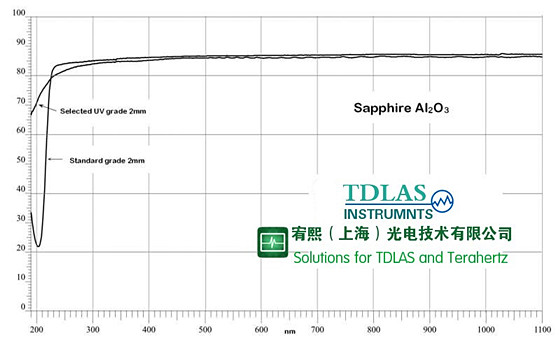

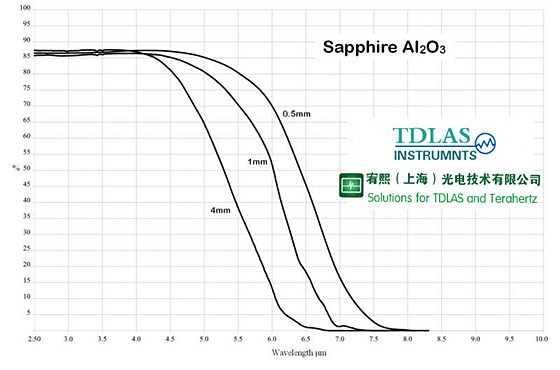

光譜透射曲線：






折射率：（No = Ordinary Ray    Ne = Extraordinary Ray)

um

No

Ne

um

No

Ne

um

No

Ne

0.193

1.9288

1.9174

0.213

1.8890

1.8784

0.222

1.8754

1.8650

0.226

1.8702

1.8599

0.244

1.8506

1.8407

0.248

1.8470

1.8372

0.257

1.8393

1.8297

0.266

1.8330

1.8236

0.280

1.8244

1.8151

0.308

1.8110

1.8020

0.325

1.8047

1.7958

0.337

1.8001

1.7921

0.351

1.7969

1.7882

0.355

1.7960

1.7883

0.442

1.7804

1.7721

0.458

1.7784

1.7702

0.488

1.7753

1.7671

0.515

1.7730

1.7649

0.532

1.7717

1.7636

0.590

1.7680

1.7600

0.633

1.7659

1.7579

0.670

1.7643

1.7563

0.694

1.7634

1.7554

0.755

1.7614

1.7535

0.780

1.7607

1.7527

0.800

1.7601

1.7522

0.820

1.7596

1.7517

0.980

1.7561

1.7482

1.064

1.7545

1.7466

1.320

1.7501

1.7423

1.550

1.7462

1.7384

2.010

1.7375

1.7297

2.249

1.7323

1.7243

2.703

1.719

1.711

2.941

1.712

1.711

3.333

1.701

1.693

3.704

1.687

1.679

4.000

1.674

1.666

4.348

1.658

1.65

4.762

1.636

1.628

5.000

1.623

1.615

5.263

1.607

1.599


藍寶石（Al2O3）圓形窗片：


訂購信息：

訂購型號

規格（D×L）

方向

應用范圍

SAPP10-2

10.0×2.0mm

Random

IR

SAPP12-1

12.0×1.0mm

Random

IR

SAPP12-2

12.0×2.0mm

Random

IR

SAPP12-4

12.0×4.0mm

Random

IR

SAPP15-2

15.0×2.0mm

Random

IR

SAPP18-4

18.0×4.0mm

Random

IR

SAPP20-2

20.0×2.0mm

Random

IR

SAPP25-0.5

25.0×0.5mm

Random

IR

SAPP25-1

25.0×1.0mm

Random

IR

SAPP25-2

25.0×2.0mm

Random

IR

SAPP25.4-1

25.4×1.0mm

Random

IR

SAPP26-1

26.0×1.0mm

Random

IR

SAPP35-2

35.0×2.0mm

Random

IR

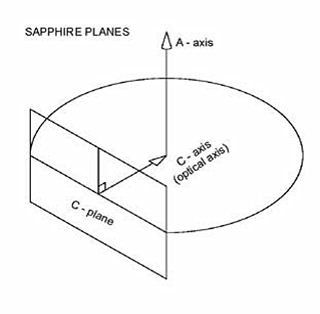

關于晶體切割：

Sapphire is slightly birefringent and so for critical optical or mechanical applications, the windows should be specified as 'zero degree', or 'c-cut', meaning that the optical axis of the material should be perpendicular to the plane of the window. If unspecified, the component will be of 'random' cut, but its worth noting that this is nearly always 60° to the optic axis as this is the 'softest' direction for the saw. Note that all sapphire is always single crystal, sub-grains are always avoided in the cut.

C-plane (0,0,0,1) = Z-cut

A-plane (1,1,-2,0) = Y-cut

M-Plane (1,0,-1,0) = X-cut R-Plane (1,0,-1,0)

Manufacturers seem unable to agree on the thermal expansion coefficient of sapphire, figures from 5.6 to 8.4 x 10-6 K are given. While there may be some variation due to the method of growth, and certainly due to the axis of cut, this variation is inexplicable.
