貨號 | 操作 | 名稱 | 描述 | 工作波長 | 操作功率 | 光纖接頭 | ||
---|---|---|---|---|---|---|---|---|
![]() |
A80150305 | 830/1310nm 單模三端口波分復用器 [PDF] | 工作波長 830/1310nm;操作功率 ≤300mW;1米尾纖長;900um松套管;光纖類型 HI780;接口類型 FC/APC | 830nm/1310nm | 0.3W | FC/APC |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|---|---|---|---|---|
![]() |
830/1310nm 單模三端口波分復用器 [PDF] |
A80150305
|
工作波長 830/1310nm;操作功率 ≤300mW;1米尾纖長;900um松套管;光纖類型 HI780;接口類型 FC/APC |
工作波長: 830nm/1310nm 操作功率: 0.3W 光纖接頭: FC/APC |
聯系客服或
提交詢價單 |
三端口波分復用器,即FWDM,也叫3波長波分復用器,也稱為三波長濾波片波分復用器。三波長波分復用器是專指固定三個特定波長(1310/1490/1550)的波分復用器件。因?yàn)橄鄬τ谄渌ㄩL的波分復用器在使用上較為廣泛,行業內直接稱3波長波分復用器為FWDM,F(xiàn)則代表Filter,即濾波的意思,F(xiàn)WDM即濾波片型的波分復用。在光纖通信網絡中,利用此三端口波分復用器可以實現語音、視頻、數據的雙向傳輸。三端口波分復用器采用濾波片原理以及準直器原理相互結合的封裝后,可以定制出任意三種波長。而一般所說的FWDM,直接是指波長為1310/1490/1550這三個波長的波分復用器。筱曉提供的所有器件都經過二十四小時高低溫循環及跌落試驗,產品質量可靠穩定。
● 工作帶寬好.
● 低損耗的FWDM
● 通道隔離度高
● 高穩定性及高可靠性
● FWDM光通路無膠工藝
● 光纖通信系統.
● 光學器械
● 光放大器
● 傳輸和光纖激光器
● 系統監督程序
參數 | 單位 | 指標 | 測試數據 |
透射波長 | nm | 1310 | 1310 |
透射端插入損耗 | dB | ≤1.3 | 0.8 |
反射波長 | nm | 830 | 830 |
反射端插入損耗 | dB | ≤1.1 | 0.86 |
透射端隔離度 | dB | ≥30 | 30 |
反射端隔離度 | dB | ≥13 | 13 |
PDL | dB | ≤0.15 | 0.01 |
回波損耗 | dB | ≥45 | 52 |
方向性 | dB | ≥50 | 55 |
接口類型 | FC/APC | ||
光纖類型 | 900um松套管,HI780 | ||
光纖長度 | m | >0.8 | |
操作功率 | mW | ≤300 | |
操作溫度 | ℃ | 0-+70 | |
存儲溫度 | ℃ | -40-+85 | |

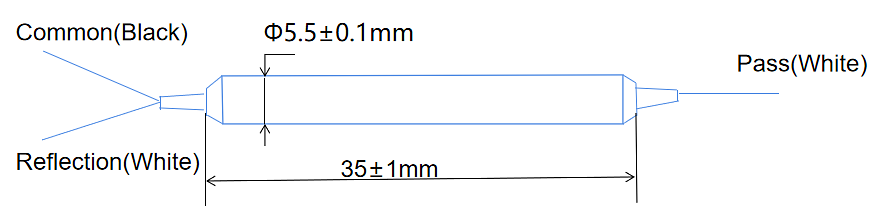

尺寸 | mm | 5.5X35 |
單位
產品型號:NIR-WDM-W8313-1-9-SA
工作波長:830/1310nm
尾纖長:1米
松套管:900um
光纖類型:HI780
接口類型:FC/APC
