該激光器采用自行設計和生產的外腔芯片，通過混合集成實現了窄線寬、高功率、低噪聲的穩定輸出，適用于高度集成的相干檢測領域。具有低相位噪聲、低頻噪聲，集成線寬可達3kHz以下；它具有設計尺寸小、性能穩定和優異的振動特性。
波長穩定性：±10pm
功率穩定性0.01dB
功耗5W
尺寸：96x27x68mm
工作溫度：-20~75°C
硅光子集成芯片技術
ECL外腔激光器
可調諧光子技術
超窄線寬
輸出光特性 | Parameter | Unit |
輸出光功率 | ≥ 10，20 | mW |
積分線寬 | ≤3, 5（note 1） | kHz |
本征線寬 | ＜100 | Hz |
工作波長 | 1550±5 or ITU-T Grid ±0.2 | nm |
頻率穩定性 | Typical ＜10-8 (2MHz) | @100s |
相對強度噪聲 | ≤-150 | dBc/Hz |
工作溫度 | -10～60 | ℃ |
光學隔離 | ≥40 | dB |
電氣特性 | Parameter | Unit |
電源電壓 | 5-6 | V |
正常工作電流 | 500（note2） | mA |
模塊啟動電流 | 1500（note3） | mA |
注1：使用相位噪聲法進行測試，類似于使用延遲自差拍頻法進行簡單測試的洛倫茲線寬。
注2：典型值與外部工作溫度有關。
注3：?jiǎn)?dòng)時TEC大電流工作狀態下模塊的電流值。為了確保正常啟動，通常需要電源提供2A的電流

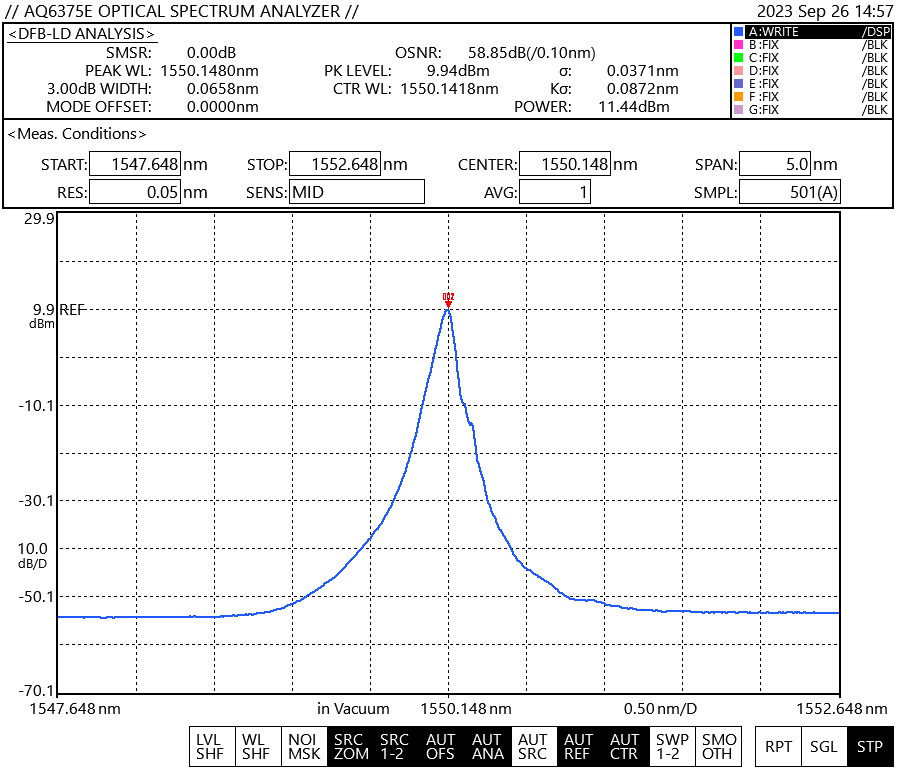

光譜
頻率噪聲

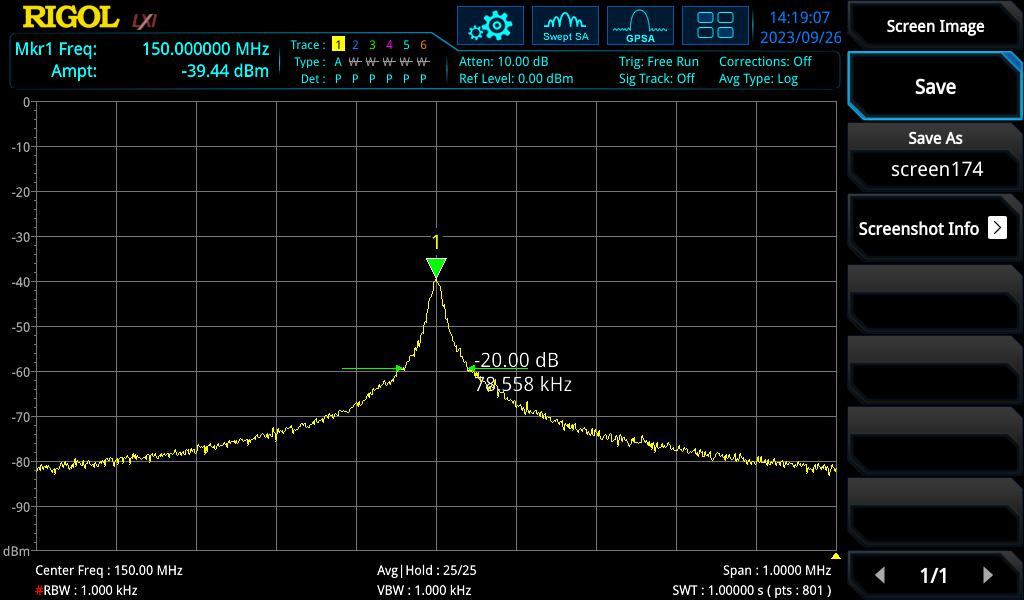

線寬測量
Linewidth Measurement（CW,3.928 kHz@25deg)
型號說明
SCL0-ECL-□□□□-☆-A8▽-L□□-M□-XX
□□□□: Wavelength
1530.33: 1530.33nm
1550.12: 1550.12nm
*****
1565.5: 1565.5nm
☆: Output Power
A:10mW
B:20mW
C:30mW
D:40mW
E:50mW
▽: Wavelength Tolerance
1: ±1nm
2: ±2nm
3:±10nm
L□□:Linewidth
01: Grade 1 ＜1kHz
02: Grade 2 ＜3kHz
03: Grade 3 ＜5kHz
04: Grade 4 ＜10kHz
05: Grade 5 ＜20kHz
M□:Modulation
0：CW
1:External Modulation
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC

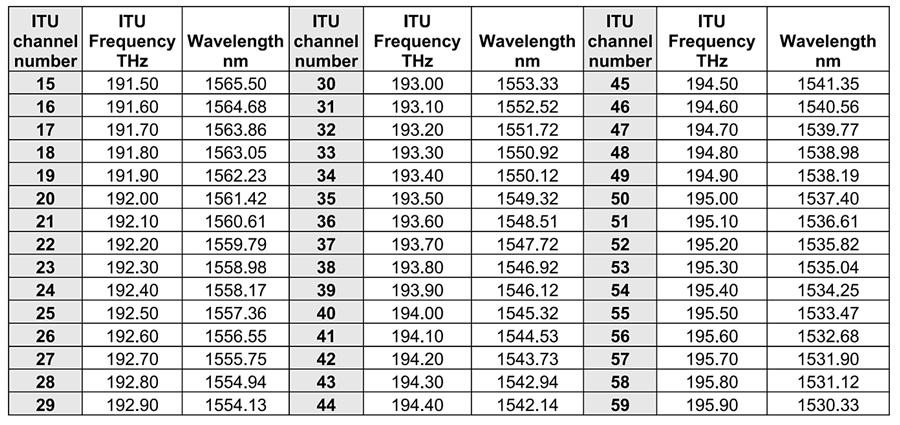

DWDM ITU波長1
尺寸mm
