东北少妇不带套对白_中文字幕亚洲综合久久菠萝蜜_国产精品186在线观看在线播放_国产综合久久久久久鬼色

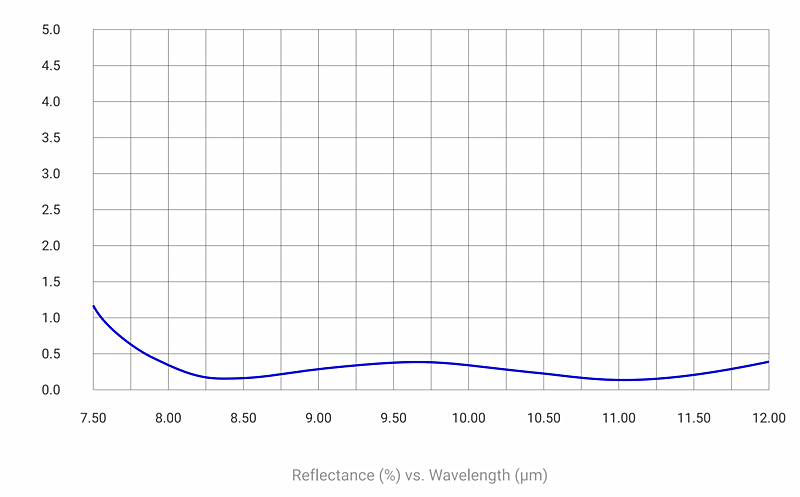

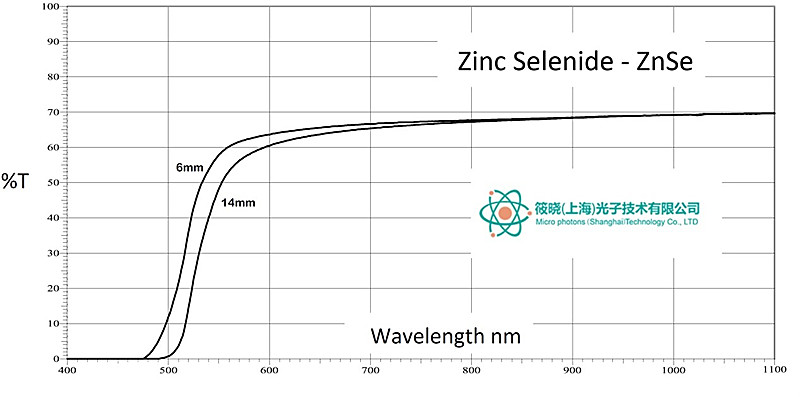

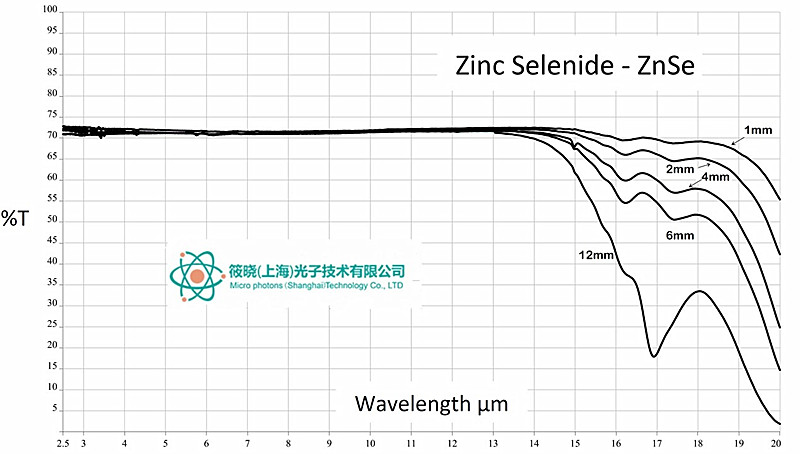

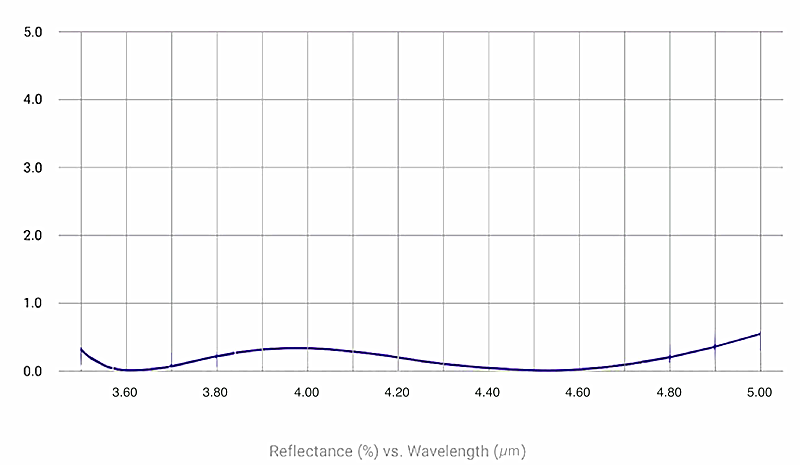

折射率:

2.4028 at   10.6 μm

2.653 @   10 microns (1)

反射損耗 :

29.1% at 10.6 μm (2   surfaces)

32% @ 10 microns

吸收系數(shù) :

0.0005   cm-1 at 10.6 μm

n/a

Reststrahlen   Peak :

45.7 μm

n/a

dn/dT :

+61 x   10-6/°C at 10.6 μm at 298K

5.0 x   10-5 K-1

dn/dμ = 0 :

5.5 μm

n/a

密度：

5.27 g/cc

6.2 g   cm-3 (2)

熔點：

1525°C (see notes below)

1092 °C

熱導(dǎo)率：

18 W   m-1 K-1 at 298K

6.2   W.m-1.K-1 at 293 K

熱膨脹：

7.1 x 10-6 /°C at   273K

5.9x10-6 K-1 at   293 K

硬度：

Knoop 120   with 50g indenter

Knoop 45   (3)

比熱容：

339 J Kg-1 K-1

210 J.kg-1.K-1 at   293 K

介電常數(shù) :

n/a

11 @ 1MHz

Youngs Modulus (E) :

67.2 GPa

36.52 GPa

剪切模量 (G) :

n/a

n/a

體積彈性模量 (K) :

40 GPa

25 GPa

彈性系數(shù) :

Not   Available

C11=53.51;   C12=36.81; C44=19.94

表觀彈性極限 :

55.1 MPa (8000 psi)

5.9 MPa (3)

泊松比 :

0.28

0.41

溶解度 :

0.001g/100g water

Insoluble in water

分子量 :

144.33

240.02

類別/結(jié)構(gòu) :

FCC Cubic, F43m (#216),   Zinc Blende structure. (Polycrystalline)

Cubic ZnS (110) cleavage

0.54

2.6754

0.58

2.6312

0.62

2.5994

0.66

2.5755

0.7

2.5568

0.74

2.5418

0.78

2.5295

0.82

2.5193

0.86

2.5107

0.90

2.5034

0.94

2.4971

0.98

2.4916

1.0

2.4892

1.4

2.4609

1.8

2.4496

2.2

2.4437

2.6

2.4401

3.0

2.4376

3.4

2.4356

3.8

2.4339

4.2

2.4324

4.6

2.4309

5.0

2.4295

5.4

2.4281

5.8

2.4266

6.2

2.4251

6.6

2.4235

7.0

2.4218

7.4

2.4201

7.8

2.4183

8.2

2.4163

8.6

2.4143

9.0

2.4122

9.4

2.4100

9.8

2.4077

10.2

2.4053

10.6

2.4028

11.0

2.4001

11.4

2.3974

11.8

2.3945

12.2

2.3915

12.6

2.3883

13.0

2.3850

13.4

2.3816

13.8

2.3781

14.2

2.3744

14.6

2.3705

15.0

2.3665
