關閉
貨號 | 操作 | 名稱 | 描述 | 規格尺寸 | ||
---|---|---|---|---|---|---|
![]() |
A80160073 | LiF氟化鋰 45°直角棱鏡 0.104-7um 15 x 15 x 15mm [PDF] | 透射波長范圍:110nm-7μm;規格:15 x 15 x 15mm;45° 直角棱鏡;透射率@100nm:>58%(typ.>60%);VUV級 | 15 x 15 x 15mm |
價格 : ¥0
庫存/貨期:請咨詢客服
|
|
![]() |
A80160074 | VUV級LiF氟化鋰 60° 等邊棱鏡 0.104-7um 25.4 x 25.4mm [PDF] | 透射波長范圍:110nm-7μm;規格:25.4 x 25.4mm;60°等邊棱鏡;透射率@100nm:>58%(typ.>60%);VUV級 | 25.4mm x 25.4mm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|---|---|---|---|---|
![]() |
LiF氟化鋰 45°直角棱鏡 0.104-7um 15 x 15 x 15mm [PDF] |
A80160073
|
透射波長范圍:110nm-7μm;規格:15 x 15 x 15mm;45° 直角棱鏡;透射率@100nm:>58%(typ.>60%);VUV級 |
規格尺寸: 15 x 15 x 15mm |
聯系客服或
提交詢價單 |
![]() |
VUV級LiF氟化鋰 60° 等邊棱鏡 0.104-7um 25.4 x 25.4mm [PDF] |
A80160074
|
透射波長范圍:110nm-7μm;規格:25.4 x 25.4mm;60°等邊棱鏡;透射率@100nm:>58%(typ.>60%);VUV級 |
規格尺寸: 25.4mm x 25.4mm |
聯系客服或
提交詢價單 |
Microphotns的LiF(氟化鋰)晶體在真空紫外線區域中顯示出優異的透射率。它用于可見光和0.104μm - 7μm的紅外線的窗口,棱鏡和透鏡。氟化鋰晶體對熱沖擊敏感,并在400°C受到大氣水分子影響。
另外輻照產生色心。應采取適度的預防措施,防止水分和高能量輻射損傷。氟化鋰在600°C軟化,可以稍微彎曲成半徑板。材料可以沿著(100)和較少見的(110)切割。雖然光學特性好,但結構不完善,切割困難。高品質的氟化鋰通常用改良的布里奇曼技術生長。氟化鋰顯示出良好的光學特性。它可以用于真空紫外線,可見光和紅外線中的窗口,棱鏡和鏡頭。由于其對稱晶格結構,氟化鋰也可以用作X射線衍射裝置。氟化鋰晶體(LiF)屬于立方晶系,解理面為(100)面,具有優良的光學性能,尤其在深紫外波段。隨著近年來深紫外技術的發展,氟化鋰晶體以其在深紫外波段高的透過率和短的截止波長受到越來越多的關注。
● 從110nm到7μm的良好透射;
● 光學各向同性,中等硬度
● 吸水性,在水中無法溶解;
● 對熱沖擊敏感,沿(100)切割
● 深紅外光譜分析
● 紫外激光傳輸
● CO2激光器
● 紅外光學
● 外延基片
物理性質 | |
晶格類型 | cubic立方體 |
晶格常數? | a=4.026 |
密度g/cm3 | 2.64 |
熔點℃ | 870 |
折射率@ 1.0μm | n=1.387 |
傳輸范圍μm | 0.12-6 |
LiF窗口規格 | |
光譜范圍 | UV, VIS, IR |
表面質量 | 60-40 S&D |
通光孔徑 | 90% of the diameter |
直徑公差 | +0, -0.1 mm |
厚度公差 | ±0.1 |
表面平整度 | λ/4 @ 633 nm |
平行公差 | <3 arcmin |
光學級拋光規格Ⅰ | |
定向公差 | < 1° |
厚度/直徑公差 | ±0.10 mm |
表面平整度 | <(λ-2λ) @632nm |
波前畸變 | <(2-4)λ @632nm |
表面質量 | 80/50 |
平行 | 10ˊ |
垂直 | 60ˊ |
通光口徑 | >90% |
倒棱 | <0.2×45° |
光學級拋光規格Ⅱ | |
定向公差 | < 0.5° |
厚度/直徑公差 | ±0.10 mm |
表面平整度 | <(λ/2-λ/4) @632nm |
波前畸變 | <(1-2)λ @632nm |
表面質量 | 60/40 |
平行 | 1ˊ |
垂直 | 30ˊ |
通光口徑 | >90% |
倒棱 | <0.2×45° |
光學級拋光規格Ⅲ | |
定向公差 | < 0.2° |
厚度/直徑公差 | ±0.02 mm |
表面平整度 | (λ/4-λ/6) @632nm |
波前畸變 | <(λ-λ/2) @632nm |
表面質量 | 40/20 |
平行 | 45〞 |
垂直 | 20ˊ |
通光口徑 | >90% |
倒棱 | <0.2×45° |
尺寸圖:
25.4 x 25.4 x 25.4mm 60° equiliateral dispersing prism.
Polished three faces

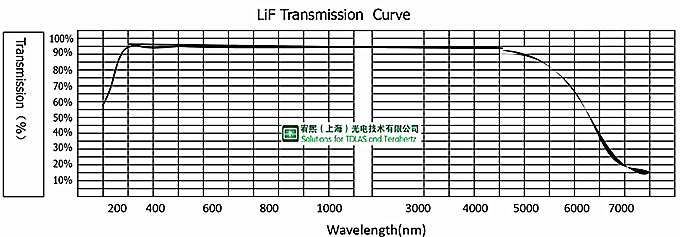

材料透射特性曲線:
訂購型號 | 規格(D×L)(mm) | 透射率@100nm | S/D | 材料等級 |
LIFRISM25.4-60 | 25.4 x 25.4mm 60° Prism | >58%(typ.>60%) | 40/20 | VUV |
LIFRISM15-45 | 15 x 15 x 15mm 45° Right angle prism | >58%(typ.>60%) | 40/20 | VUV |
