氟化鈣廣泛應用于光譜CaF2光學視窗，CaF2棱鏡和CaF2透鏡。 te別是高純度的氟化鈣（CaF 2）在UV和UV準分子激光窗口中的使用。 氟化鈣（CaF2）可以摻雜有銪（Eu）作為γ射線閃爍體。所有CaF2透射在紅外中沒有吸收帶。根據透射范圍，氟化鈣有多種質量等級。
氟化鈣（CaF2或螢石）通過真空Stockbarger技術在約250mm的直徑下生長。紅外應用的晶體通常使用自然礦的螢石生長以降低成本。 它在UV和VUV中將不具有最jia透射率，并且由于雜質可以在300nm具有吸收帶。
對于UV和VUV應用，通常使用化學制備的原料。 對于準分子應用，我們只使用高級別特殊選擇的材料和晶體。
透射范圍： | 0.13~10μm（注：IR等級將在IR范圍外限制性能） |
折射率： | 1.39908 at 5μm |
反射損耗： | 5.4％ at 5um |
吸收系數： | 7.8×10 -4 cm-1 @2.7μm |
吸收峰： | 35μm |
dn / dT： | -10.6×10-6 /℃ |
dn /dμ= 0： | dn /dμ= 0： |
密度： | 3.18g / cc |
熔點： | 1360℃ |
導熱率： | 9.71W m-1 K-1 |
熱膨脹： | 18.85×10-6 /℃ |
硬度： | Knoop 158.3（100） |
比熱容： | 854 J Kg-1 K-1 |
介電常數： | 6.76 at 1MHz |
楊氏模量（E）： | 75.8GPa |
剪切模量（G）： | 33.77GPa |
體積模量（K）： | 82.71 GPa |
彈性系數： | C11 = 164 C12 = 53 C44 = 33.7 |
表觀彈性極限： | 36.54 MPa |
泊松比： | 0.26 |
溶解度： | 0.0017g / 100g with，20℃ |
分子量： | 78.08 |
類型/結構： | 立方（111）裂解 |
反射損耗： | 5.4％ at 5um |
折射率:(No = Ordinary Ray 普通射線)
μm | No | μm | No | μm | No |
0.149 | 1.5800 | 0.161 | 1.5490 | 0.195 | 1.5000 |
0.200 | 1.4950 | 0.222 | 1.4800 | 0.248 | 1.4680 |
0.266 | 1.4621 | 0.280 | 1.4584 | 0.300 | 1.454 |
0.337 | 1.4481 | 0.400 | 1.4419 | 0.486 | 1.4370 |
0.588 | 1.4339 | 0.656 | 1.4325 | 0.687 | 1.4320 |
0.728 | 1.4314 | 0.884 | 1.4298 | 1.014 | 1.4288 |
1.100 | 1.4283 | 1.250 | 1.4275 | 1.650 | 1.4256 |
1.900 | 1.4244 | 2.058 | 1.4236 | 2.450 | 1.4214 |
2.700 | 1.4199 | 2.800 | 1.4192 | 3.050 | 1.4175 |
3.400 | 1.4149 | 4.000 | 1.4096 | 4.400 | 1.4057 |
4.800 | 1.4014 | 5.000 | 1.3991 | 5.304 | 1.3952 |
5.893 | 1.3871 | 6.483 | 1.3782 | 7.072 | 1.3681 |
7.661 | 1.357 | 8.251 | 1.3444 | 8.840 | 1.3308 |
根據透射范圍，氟化鈣有多種質量等級。所有CaF2透射在紅外中沒有吸收帶，但是對于其它應用，應該選擇與成本相匹配的元件。

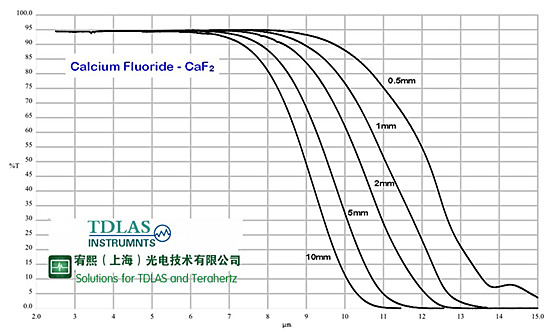

IR紅外級 - 0.4μm ~ 10μm
氟化鈣晶體傳統上通過熔融自然開采的CaF2來制造。 更常見的是，中等質量的試劑級材料通常使用于最便宜材料的地方。主要雜質通過晶體生長過程進一步清除，但由于Fe元素通常導致在0.3μm處的寬吸收，以及在小于0.25μm的波長處透射的減少。
所有Crystran CaF2保證在可見光和紅外光譜內沒有吸收帶。
UV等級 - 0.19μm至10μm
通過使用更高等級的合成生產原料，Crystran UV紫外級保證透過紫外可見光譜以及紅外線。 避免在IR級中在0.3μm和0.19μm至0.25μm處的吸收。

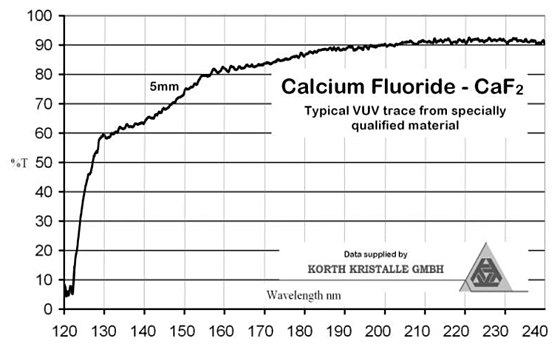

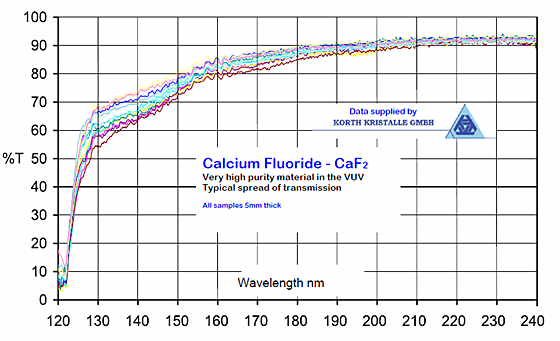

VUV等級 - 0.13μm至10μm
通過使用分析級合成生產的原料，Crystran VUV級保證傳輸?shù)秸婵兆贤獠糠值墓庾V延伸到材料的理論極限。
Eximer級別 - 157nm，193nm，248nm選擇Crystran Eximer級別是從高純度原料制造的純晶錠提供的，以確保在高功率激光使用下的zui低吸收。通過在特定的準分子波長下通過長路徑長度的透射來測試晶體的內部吸收。
等級 | 透射范圍 | 品質 |
IR級 | 0.40~10.0um | 中等純度 |
UV級 | 0.19~10.0um | 高純度 |
VUV級 | 0.13~10.0um | 很高純度 |
準分子級 | 0.13~10.0um | 很高純度 |
拉曼級 | 0.13~10.0um | 無熒光 |
訂購信息:

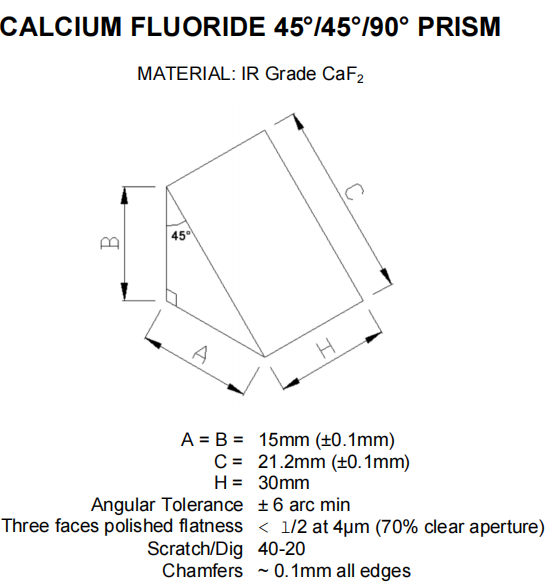

訂購型號 | 規格 | A=B | H | CaF2等級 |
CAFPRISM15-45 | 15 x 15 x 15mm直角 | 15mm（±0.1mm） | 30mm | IR Polished |
CAFPRISM15-60 | 15 x 15 x 15mm等邊 | 15mm（±0.1mm） | 15mm（±0.1mm） | IR Polished |
CAFPRISM25-45 | 25 x 25 x 25mm直角 | 25mm（±0.1mm） | 25mm | IR Polished |
CAFPRISM25-45U | 25 x 25 x 25mm直角 | 25mm（±0.1mm） | 25mm | UV Grade |
CAFPRISM25-60 | 25 x 25 x 25mm 等邊 | 25mm（±0.1mm） | 25mm（±0.1mm） | IR Polished |
CAFPRISM30-45 | 30 x 30 x 30mm 直角 | 30mm（±0.1mm） | 30mm | IR Polished |
CAFPRISM30-60 | 30 x 30 x 30mm 等邊 | 30mm（±0.1mm） | 30mm（±0.1mm） | IR Polished |
