B80020092 | 1.3um SOA 半導體光學放大模塊 [PDF] | 中心波長 1300nm;增益 ≥15dB;偏振相關增益 ≤1.5dB;內置隔離器;光纖類型SMF;連接頭LC | 1300nm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|---|---|---|---|---|
![]() |
1.3um SOA 半導體光學放大模塊 [PDF] |
B80020092
|
中心波長 1300nm;增益 ≥15dB;偏振相關增益 ≤1.5dB;內置隔離器;光纖類型SMF;連接頭LC |
中心波長: 1300nm |
聯系客服或
提交詢價單 |
SOA(半導體光放大器)是放大光信號的半導體元件。 在半導體激光器的兩個面上都進行了抗反射處理,以消除諧振器結構。 當光從半導體外部進入時,光被受激發射放大。
SOA用于放大光信號。 SOA安裝在用于數據中心之間通信的光收發器模塊中,以放大用于以太網通信的1.3 um波長的光信號,以補償傳輸損耗。
SOA模塊具有15 dB或更高的高光學增益,以及7 dB或更低的低噪聲系數。 偏振相關增益也為1.5 dB或更小,這使得信號放大幾乎沒有問題。 該模塊是6針緊湊型封裝,帶有隔離器和TEC(熱電冷卻器),可以安裝在CFP / CFP2上。
● 光學增益:≧15dB
● 偏振相關增益(PDG):≦1.5dB
● 內置光隔離器(input side)
● 低功耗1.0W typ.(TC=75℃)
● 數據通信100GBASE-ER4
● 前置放大器
光電參數
參數 | 符號 | 測試條件 | Min. 值 | 典型值 | Max. 值 | 單位 |
光學增益 | G | IF=120mA, *1, *2, *3 | 15 | dB | ||
偏振相關增益 | PDG | IF=120mA, *1, *2, *3 | 1.5 | dB | ||
正向電流 | IF | 100 | 150 | mA | ||
正向電壓 | VF | IF=120mA | 2.0 | V | ||
波長范圍 | λ | IF=120mA | 1294 | 1311 | nm | |
飽和功率 | PS | IF=120mA *4 | 7 | dBm | ||
噪聲系數 | NF | IF=120mA, *1, *2, *3,*5 | 7 | dB | ||
TEC電流 | IC | G=(BOL), TC=75℃ | 0.6 | A | ||
TEC電壓 | VC | G=(BOL), TC=75℃ | 2.2 | V | ||
熱敏電阻 | Rth | TSOA=25℃, B=3435±105K | 9.5 | 10 | 10.5 | KΩ |
*1:光輸入信號條件:連續波(CW)
*2:光輸入信號為以下4個波長范圍。對每個波長范圍的特性進行測量,光輸入信號的波長范圍如下:
λ 0 : 1294.5~1296.6nm λ 2 : 1303.5~1305.7nm
λ 1 : 1299.0~1301.1nm λ 3 : 1308.0~1310.2nm
*3: 光輸入信號功率(Pin)=-25dBm
*4:飽和功率在1310nm單波長條件下測量值
*5:沒有偏振調節
jue對Max. 值
參數 | 符號 | 數值 | 單位 |
SOA正向電流 | IF | 150 | mA |
SOA反向電壓 | VR | 2 | V |
操作溫度 | TC | -5 to +75 | ℃ |
存儲溫度 | Tstg | -40 to +85 | ℃ |
TEC電流 | IC | 1.0 | A |
TEC電壓 | VC | 2.5 | V |
注意:超過jue對Max. 值可能導致?lián)p壞
特征曲線
飽和特性曲線

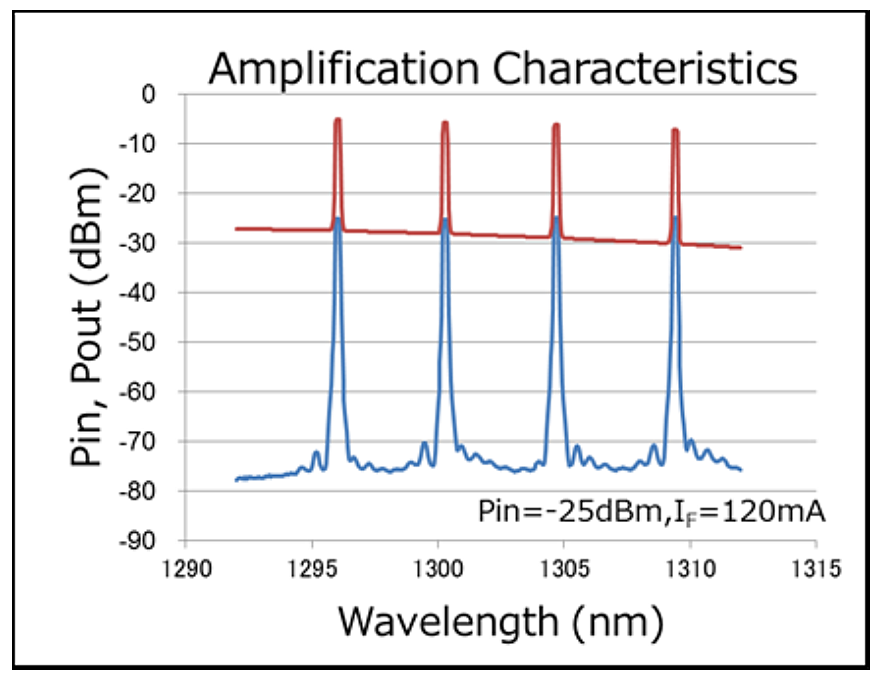

放大波長特性

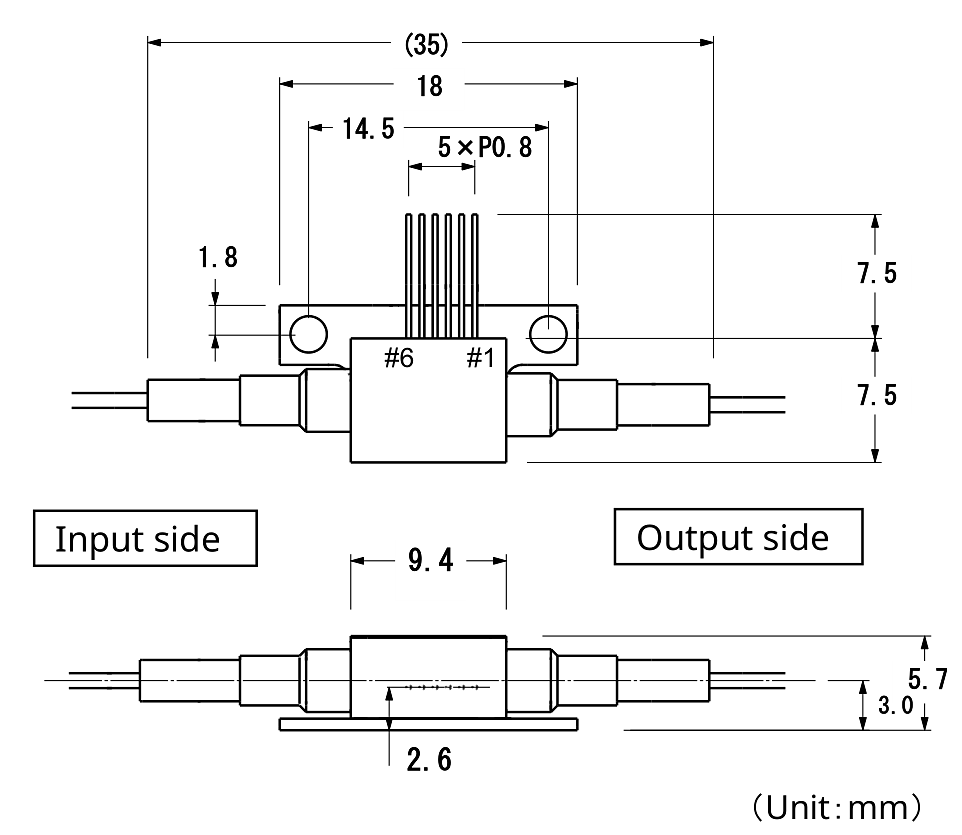

引腳定義
No. | Functions |
1 | Cooler cathode |
2 | Cooler anode |
3 | Thermistor |
4 | Thermistor |
5 | SOA cathode |
6 | SOA anode |
光纖特性 | |
光纖類型 | SMF |
光纖直徑 | Φ0.25 |
Min. 光纖彎曲半徑 | 7.5mm |
光纖長度 | 1,000mm |
連接器(兩側) | LC Connector |
