強大的主動鎖模光纖激光器提供足夠的功率水平來飽和高功率放大器,并作為工業、醫療和科學應用的超短高功率激光系統的多功能解決方案
應用
科學
傳感
頻率倍增
光纖激光種子
主要特點
1030、1040 和 1064 nm 波長
高輸出功率,z高可達150 mW
脈沖持續時間約為20或50ps
單模光束質量
線性偏振
窄線寬
可通過USB可電腦控制

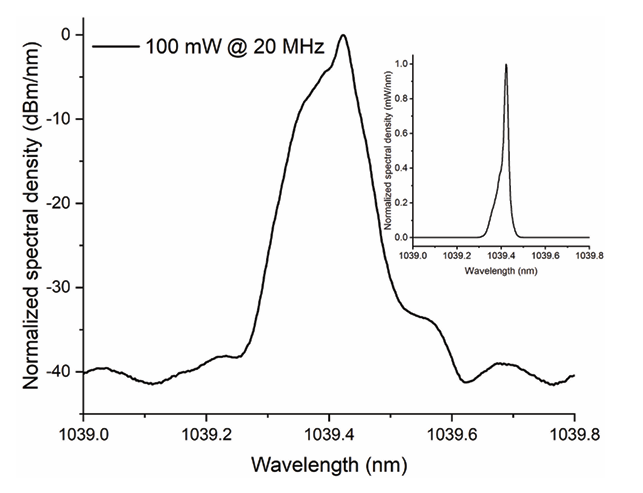

激光發射光譜示例 @ 20 MHz

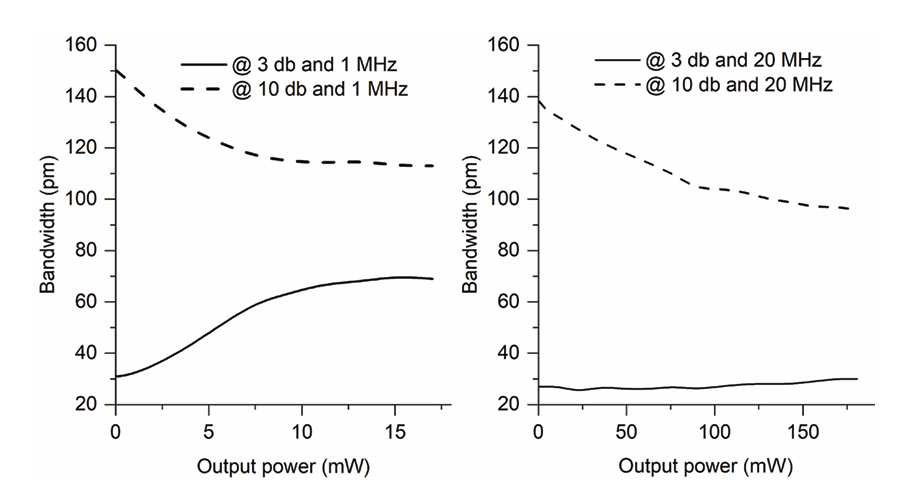

激光發射線光譜寬度的依賴關系:1 MHz(左)和 20 MHz(右)(激光中心波長為 1040 nm)。

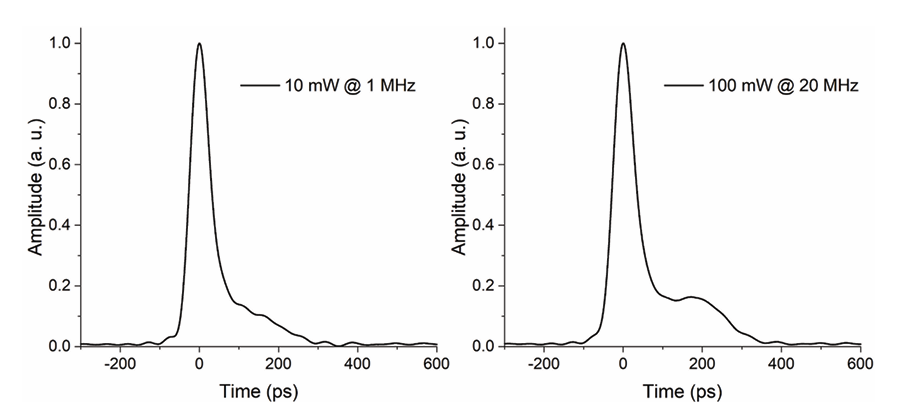

脈沖形狀示例:1 MHz(左)和 20 MHz(右)(激光中心波長為 1040 nm)。
光學輸出 | |||
參數 | 單位 | 值 | 解釋 |
中心波長 | nm | 1064±2 或 1040±2 或 1030 ±2 | 已修正 |
脈沖重復率 | MHz | 1 或 20 | 由用戶控制 |
在1 MHz時的Max. 平均功率 | mW | ≥ 10 | 由用戶控制* |
在20 MHz時的Max. 平均功率 | mW | ≥ 150 | 由用戶控制 |
在3 dB(FWHM)處的脈沖持續時間 | ps | 60 ± 20 or 20 ± 5 | 已修正 |
在3 dB(FWHM)處的光譜帶寬 | pm | ≤ 100 | 取決于輸出功率* |
偏振類型 | 線性 | ||
PER | dB | ≥ 15 | |
輸出光纖 | PM980 | 根據要求提供 PM1060L | |
激光類別 | 3 |
根據要求,功率可以高于10 mW,但在這種情況下,F(xiàn)WHM可能會超過100 pm。
機械參數 | |||
參數 | 單位 | 值 | 解釋 |
激光器尺寸 | mm | 470 × 270 × 123 | |
激光器重量 | kg | 12 | |
冷卻 | 被動冷卻或水冷 |
電源 | |||
參數 | 單位 | 值 | 解釋 |
供電電壓 | VDC | 含交流適配器 | |
電源電流 | A | ≤ 0.5 | |
功耗 | W | ≤ 12 |
控制 | |
參數 | 解釋 |
外部觸發/同步輸出 | 1 VDC @ 50 ? |
外部觸發輸入 | 3.3 VDC @ 50 ? |
控制接口 | USB |
其他 | 鑰匙開關功能,激光發射指示 |
連接器 | |
連接器 | 型號 |
電源 “+12 -24 V” | T3359-550 Amphenol(圓形5針母頭,針腳2為GND,針腳5為VCC) |
外部觸發輸出 | SMA Jack (73251 - 1350 Molex) |
外部觸發輸入 | SMA Jack (73251 - 1350 Molex) |
接口連接器“USB” | USB“B” |
安全聯鎖 | 1829361-1803594 菲尼克斯聯接器(引腳 1,2 - 聯鎖輸出;引腳 3,4 - 聯鎖輸入) |

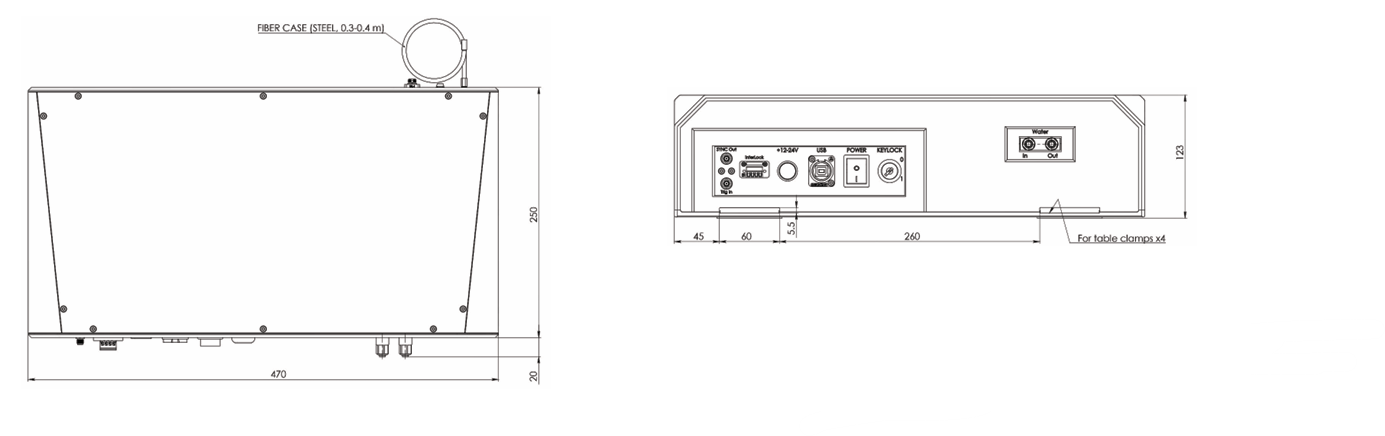

尺寸
