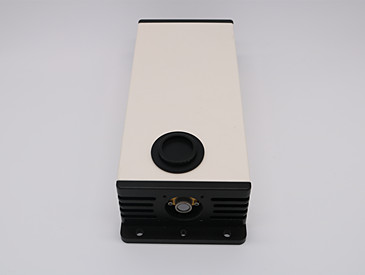

QCL4763–4.763um低功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2018上半年開發出的國內先進超低功耗的QCL DFB激光超過100nm的可調諧范圍，輸出功率大于10mW滿足客戶測試氣體傳感等工業需求。我們的激光器準直輸出輸出功率穩定，溫度波長穩定性高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。為我們中紅外測試的客戶提供了優秀的測試光源。
低功耗，高功率
窄線寬
結構緊湊
軟件智能控制
內置FPGA
TDLAS CO高精度痕量分析
中紅外測試光源
中紅外器件分析
技術參數 | 單位 | 技術指標 | ||
Min. 值 | 典型值 | Max. 值 | ||
產品型號 | QCL4763 | |||
輸出功率1 | mW | 10 | - | 15 |
峰值工作波長2 | um | - | 4.763 | - |
光譜寬度（FWHM） | MHZ | - | 3 | - |
輸出邊模抑制比（SMSR） | dB | 20 | - | - |
輸出隔離度3 | dB | - | 30 | - |
波長溫度系數 | nm/℃ | 0.6 | ||
波長電流系數 | nm/mA | 0.2 | ||
輸出功率穩定度（15分鐘）4 | % | - | ±0.5 | ±1.0 |
輸出功率穩定度（8小時）4 | % | - | ±1.0 | ±2.0 |
輸出功率可調范圍 | % | 0 | - | 100 |
輸出功率調節模式 | 軟件控制 | |||
TEC穩定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范圍 | ℃ | 0 | 30 | 50 |
工作電壓 | VAC | 100 | 220 | 240 |
電功率功耗5 | W | - | - | 2 |
工作溫度 | ℃ | 0 | - | 55 |
存儲溫度 | ℃ | -20 | - | 65 |
規格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技術指標說明：
1.輸出功率可選；
2.峰值工作波長可指Ding；
3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；
4.Max. 功耗是指極限工作條件下的整體功耗。
注意：激光器Max. 操作電流為100mA；操作溫度10-40℃

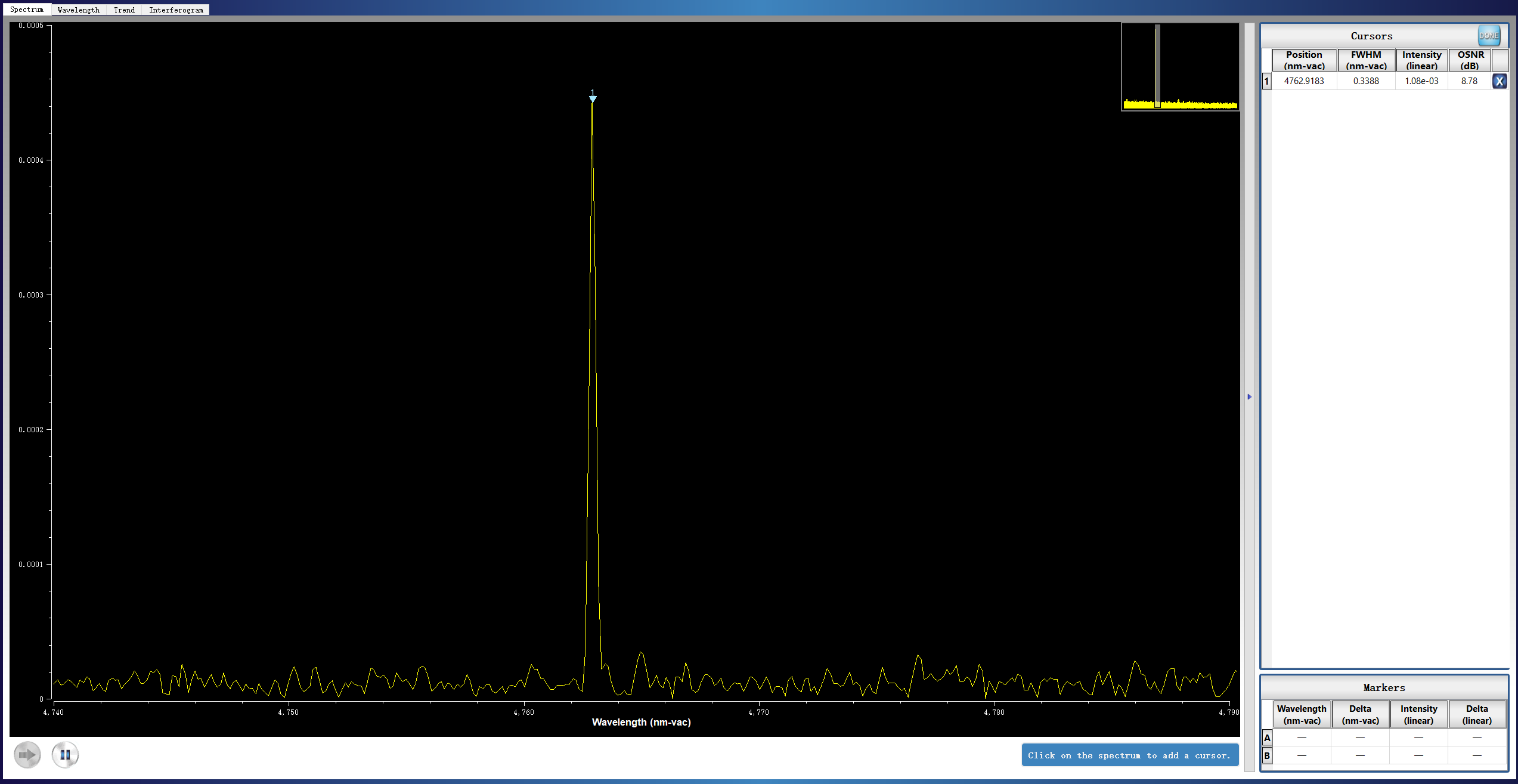

光譜圖（15℃、80mA）

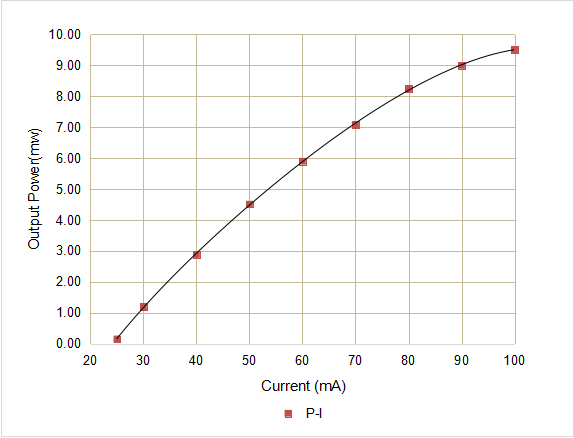

功率曲線（25℃）

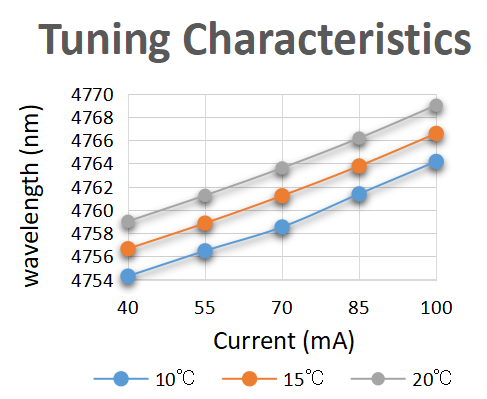

波長溫度電流調諧曲線

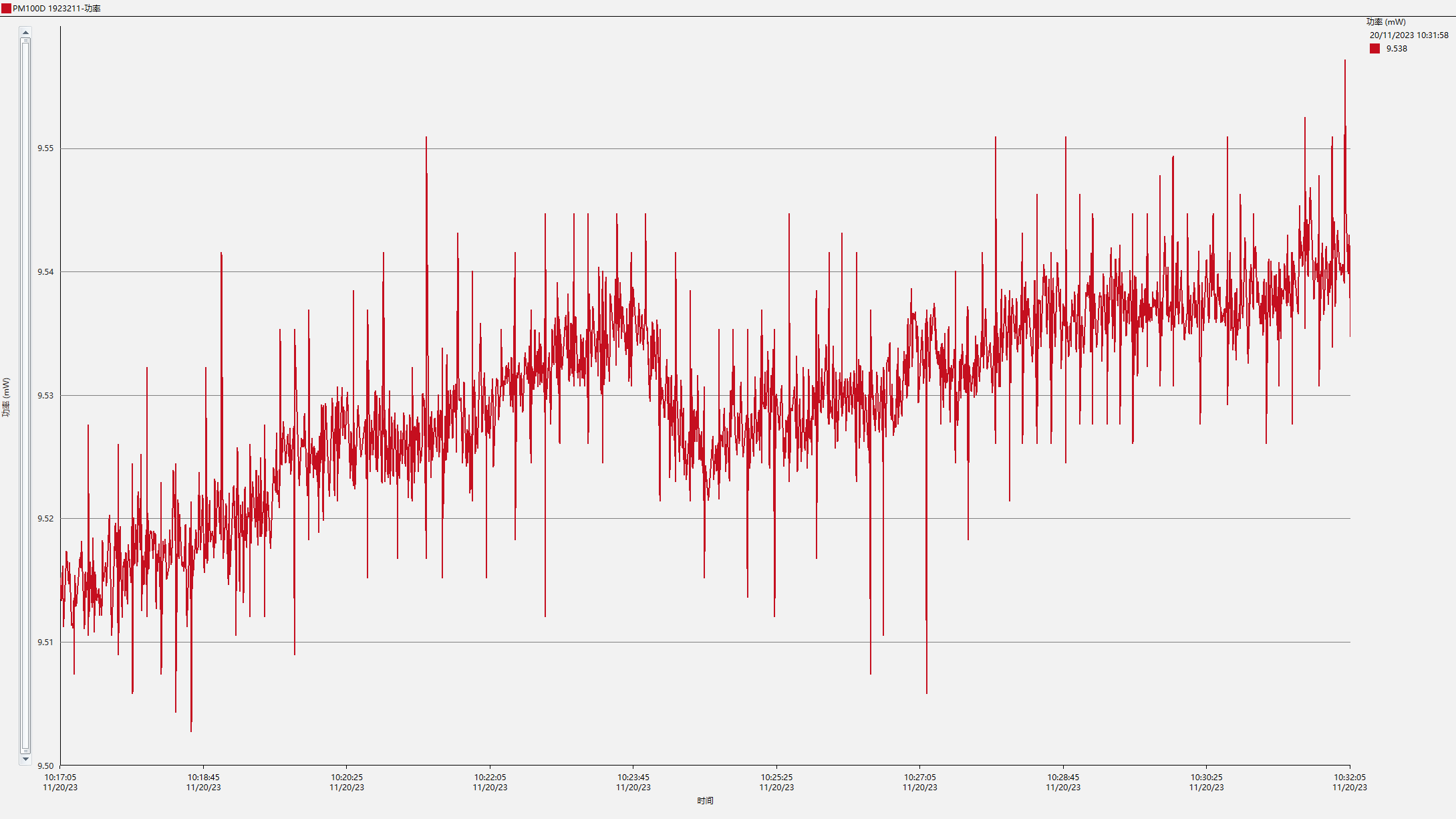

功率穩定性（15℃、100mA）
LDC(TDLAS)-MIR-QCL- W□□□□ -☆-△-XX
LDC或TDLAS
LDC:臺式光源
TDLAS:綜合控制模塊
W□□□□：Wavelength
4600: 4600nm
4763: 4763nm
7400: 7400nm
10530: 10530nm
☆ ：準直輸出
1: 帶
0: 不帶
△：激光器類型
FP: QCL-FP
DFB: QCL-DFB
XX: 輸出功率
001=1mw
010=10mw
020=20mw
100=100mw
1000=1000mw
