PM-1550-300-PA 相位調制器是一款具有高性能，帶寬高達300MHz的LiNbO3調制器。該調制器可以提供具有低驅動電壓的相位調制。它的低插入損耗提供了最大的傳輸功率。PM-1550-300-PA調制器使用偏振保持(PM)輸入和輸出光纖，使其易于與其他光學元件集成。>
產品特點：
高達300MHz的帶寬
工作范圍1525 nm to 1565 nm
低插入損耗，3 dB典型
最小的背面反射
驅動電壓，4V@1 MHz
保偏光纖輸入輸出
產品應用：
相干通信
光啁啾
光學傳感
FM光譜學
頻移
激光線寬展寬
電/光學特性(Tsub=25°C，連續波偏置，除非另有說明)
產品型號 | PM-1550-300-PA |
波導制作（waveguide process） | 退火質子交換 (APE) |
集成光電二極管 | No |
工作波長范圍 | 1525nm to 1570nm |
插入損耗 | 3 dB typical, 3.5 dB max. |
On/Off消光比 | ≥ 21 dB min. |
光回波損耗 | ≥ 30 dB |
電參數 | |
RF 端口 | |
驅動電壓Vpi | 8 V typ. @ 1 MHz |
電光帶寬 @-3dB | 300 MHz typ., @ -3 dB |
RF 回波損耗 | |
RF 輸入功率 | +30 dBm max. |
RF 阻抗 | |
偏置端口 | |
驅動電壓 Vpi | N/A |
輸入阻抗 | N/A |
環境/用戶界面 | |
輸入光纖 | Panda – PM1550 |
輸出光纖 | Panda – PM1550 |
輸出光纖接頭 | PM FC/APC, 可按客戶需要修改 |
輸出光纖接頭 | PM FC/APC, 可按客戶需要修改 |
RF連接頭 | 3pin |
Bias 連接頭 | |
尺寸 | 3.783”x 0.981” x 0.640” |
工作溫度范圍 | -55 oC to +75 oC |
存儲溫度范圍 | -60 oC to +90 oC |

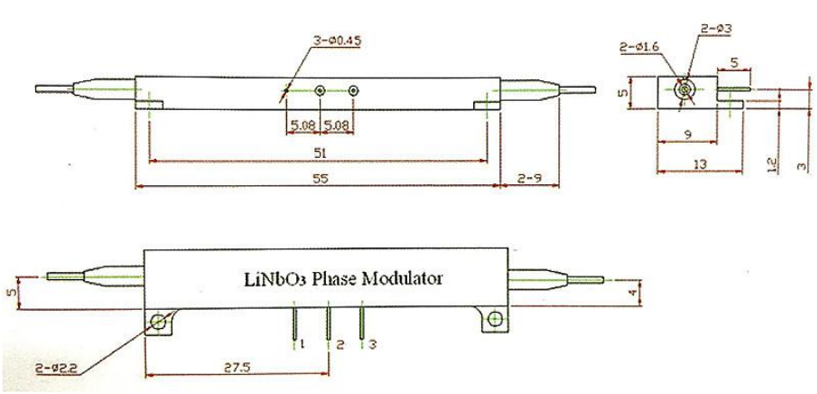

封裝尺寸和引腳定義：
相位調制器測試報告

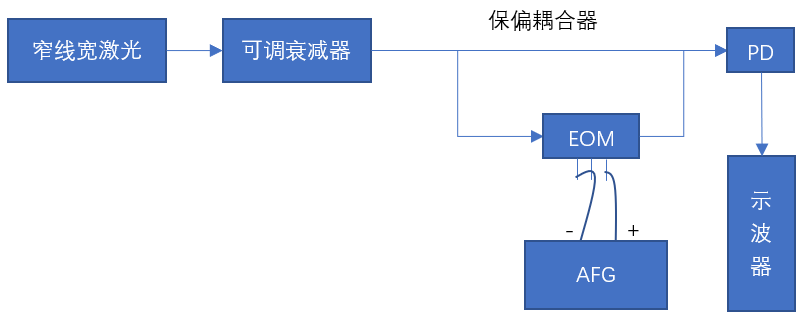

測試光路圖如下所示：

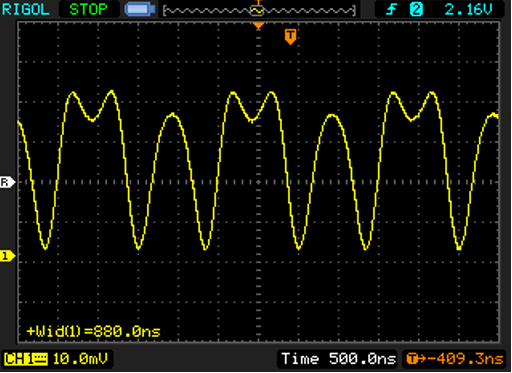

示波器中得到如下結果：
AFG的輸出阻抗為50Ω，輸出正弦信號500kHz，0~3.8V。3.8V應為半波電壓，但是示波器中呈現的是全波相位差，可能是AFG與產品阻抗不匹配導致。
訂購信息：
PM-W□□□□-☆-XX
PM：相位調制器/IM：強度調制器
□□□□：波長
850:850nm
1064:1064nm
1310:1310nm
1550:1550nm
☆ ：帶寬
300：300MHZ
10G：10GHZ
XX:光纖及連接頭類型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
