筱曉光子的鍺光電二極管通過把光功率轉換成電流，是您測量脈沖和連續光纖光源的理想選擇。探測器是帶有陽極和陰極的陶瓷。光電二極管陽極產生電流，電流是入射光功率和
波長的函數。響應度R（λ）可以從下一頁的圖中讀取，以估計光電流的量。通過將負載電阻器（RL）從光電二極管陽極連接到電路接地，可以將電流轉換為電壓。其中P是功率，輸出電壓用下式表示
帶寬fBW和上升時間響應tR由二極管電容CJ，以及負載電阻RL決定，
如下所示。通過在光電二極管陰極和電路接地之間施加偏置電壓，可以降低二極管電容。
● 有效面積大
● 上升時間快
● 響應度高
● 功率測試
● 光纖傳感
● 測試測量
技術參數 | 符號 | 指標 |
響應波長范圍 | λ | 800 -1800 nm |
峰值波長 | λP | 1550 nm (Typ.) |
響應度a | R（λ） | 0.95 A/W (Typ.) |
有效面積 | 10 mm x 10 mm | |
上升/下降時間(RL=50 ?, 1 V) | tr/tf | 10 μs (Typ.) |
NEP (1550 nm)b | 4.0 x 10-12 W/√Hz (Typ.) | |
暗電流(0.3 V) | Id | 50 μA (Max) |
電容(1 V) 電容(0V) | Cj | 80 nF (Typ.) 135 nF (Typ.) |
并聯電阻 | Rshunt | 2 k? (Min) |
包裝材料 | 陶瓷 | |
傳感器材料 | Ge |
備注：
所有測量均在25℃的環境溫度下進行。
a、 峰值波長規定的響應度
b、 NEP在指Ding光伏模式下
鍺光電二極管上的引線通過導電樹脂連接到探測器上，因?yàn)楹附訒p壞探測器。因此接合部位容易損壞，在夾持此產品時請務必小心，以免損壞引線。
Max. 值參數 | |
Max. 偏置（反向）電壓 | 1 V |
反向電流 | 10 mA |
工作溫度 | -40 to 85 ℃ |
存儲溫度 | -40 to 125 ℃ |

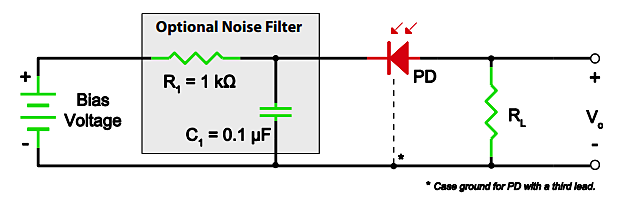

推薦電路連接

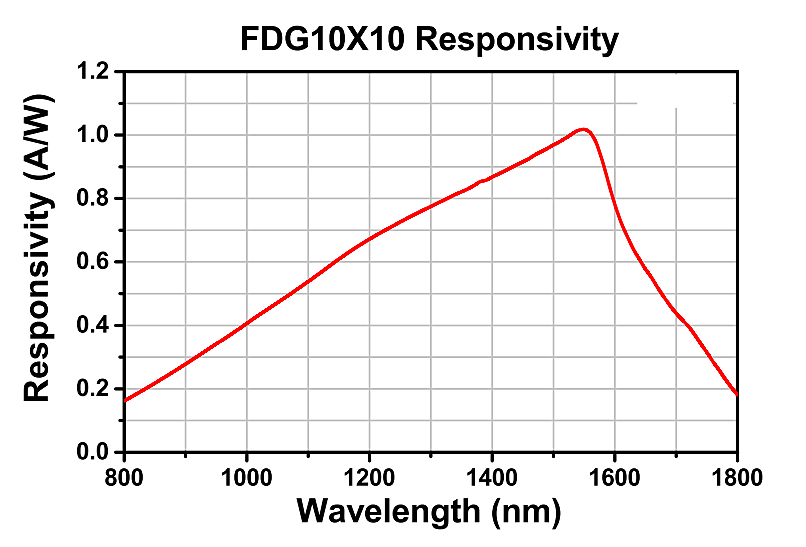

光譜響應圖
