L15077-C7超連續譜光源是一種緊湊型激光光源，可發射由超短脈沖激光誘導的非線性光學現象產生的寬帶近紅外激光。它提供了激光的高方向性和高亮度以及燈光源的寬光譜。與其他公司的超連續光源相比，L15077-C7具有更高穩定性的光輸出，可在各種應用中進行精確測量、分析和檢查。
產品特點：
高穩定性：±0.1%（典型）
寬光譜：1300nm~2000nm
高亮度：約20000倍（與鹵素燈相比）
產品應用：
光學相干斷層掃描（OCT）
近紅外光譜學
傅里葉變換近紅外光譜學（FT-NIR）
氣體測量與分析
半導體晶圓檢驗
光學相干斷層掃描（OCT）應用
●近紅外光譜應用
技術參數：
參數 | 描述 / 數值 | 單位 | ||
激光類型 | SC (超連續譜) | — | ||
光束模式 | 單模 | — | ||
激光等級 | 4 | — | ||
偏振 | 線偏振 | — | ||
振蕩模式 | 脈沖操作 | — | ||
重復頻率 | 50 ± 1 | MHz | ||
光譜范圍 | 1300 to 2000 | nm | ||
輸出功率 | 50 | mW | ||
輸出穩定性 | Typ. | ±0.1 | % | |
數值孔徑 (NA) | Max. | 0.07 | — | |
光纖輸出纖芯直徑 | 10 | μm | ||
光纖輸出連接頭類型 | FC / APC connector | — | ||
設計使用壽命 | 2000 | h | ||
輸入電壓 (AC) | 100 V to 240 V, single phase 50 Hz / 60 Hz | — | ||
功耗 | Max. | 80 | VA | |
冷卻方法 | LD | 珀爾帖冷卻器和風扇強制風冷 | — | |
主機 | 風扇強制風冷 | |||
工作溫度范圍 | +15 to +30 (非冷凝) | °C | ||
儲存溫度范圍 | -10 to +50 (非冷凝) | °C | ||
工作濕度范圍 | 10 to 60 (非冷凝) | % | ||
儲存濕度范圍 | 10 to 60 非冷凝) | % | ||
外部控制 | 輻照控制、輻照信號、各種誤差信號 | — | ||
適用標準 | EMC 標準 | IEC/EN 61326-1 Emission limits: CISPR 11 Group 1 Class B Immunity requirements: Table 2 |
— | |
安全標準 | IEC/EN 61010-1 | |||
IEC/EN 60825-1 | ||||
環境標準 (RoHS) | IEC/EN 63000 | |||
光纖輸出長度 | 1000 | mm | ||
重量 | 3.85 | kg | ||

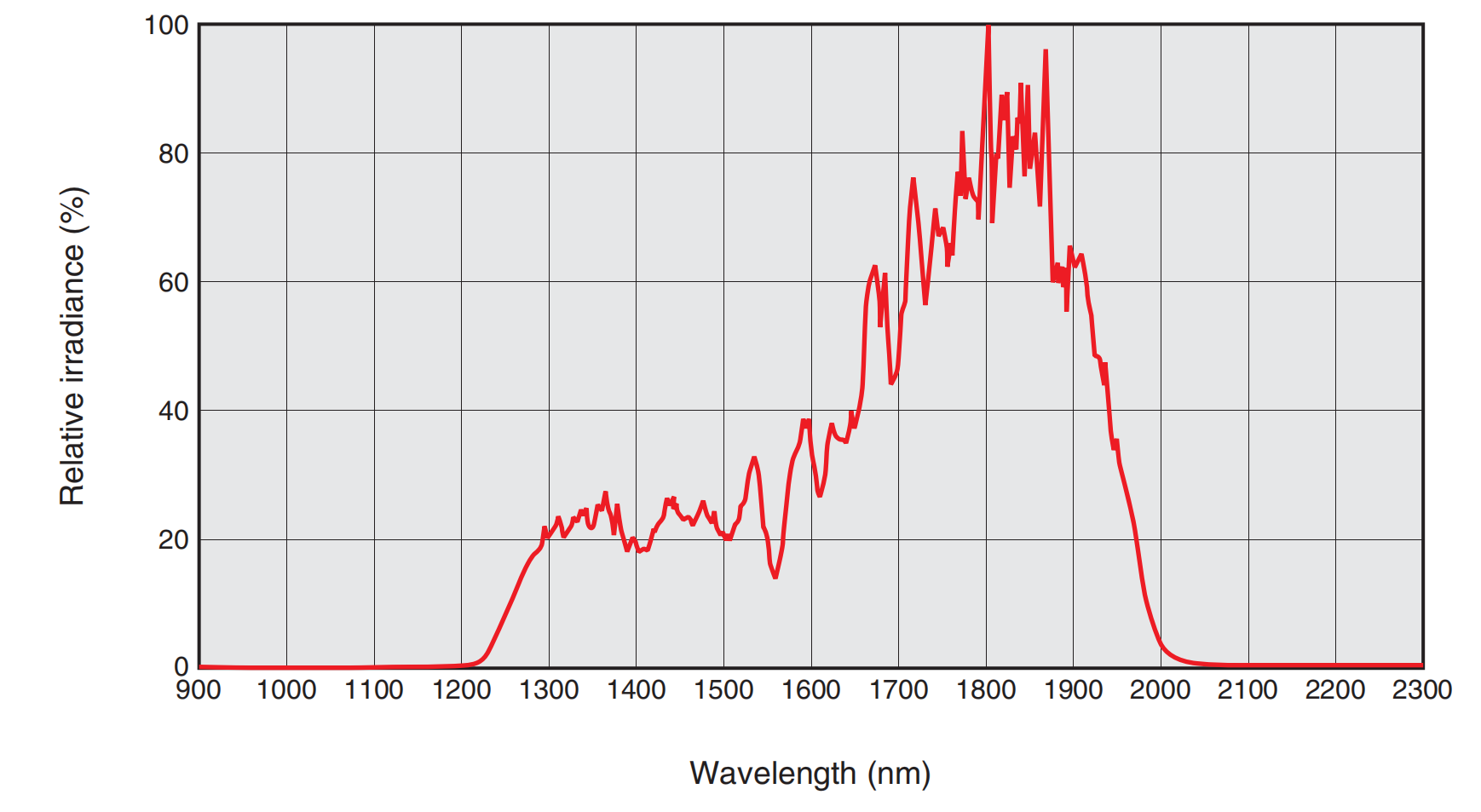

光譜分布圖 Characteristics ( Spectral distribution (Typ.)

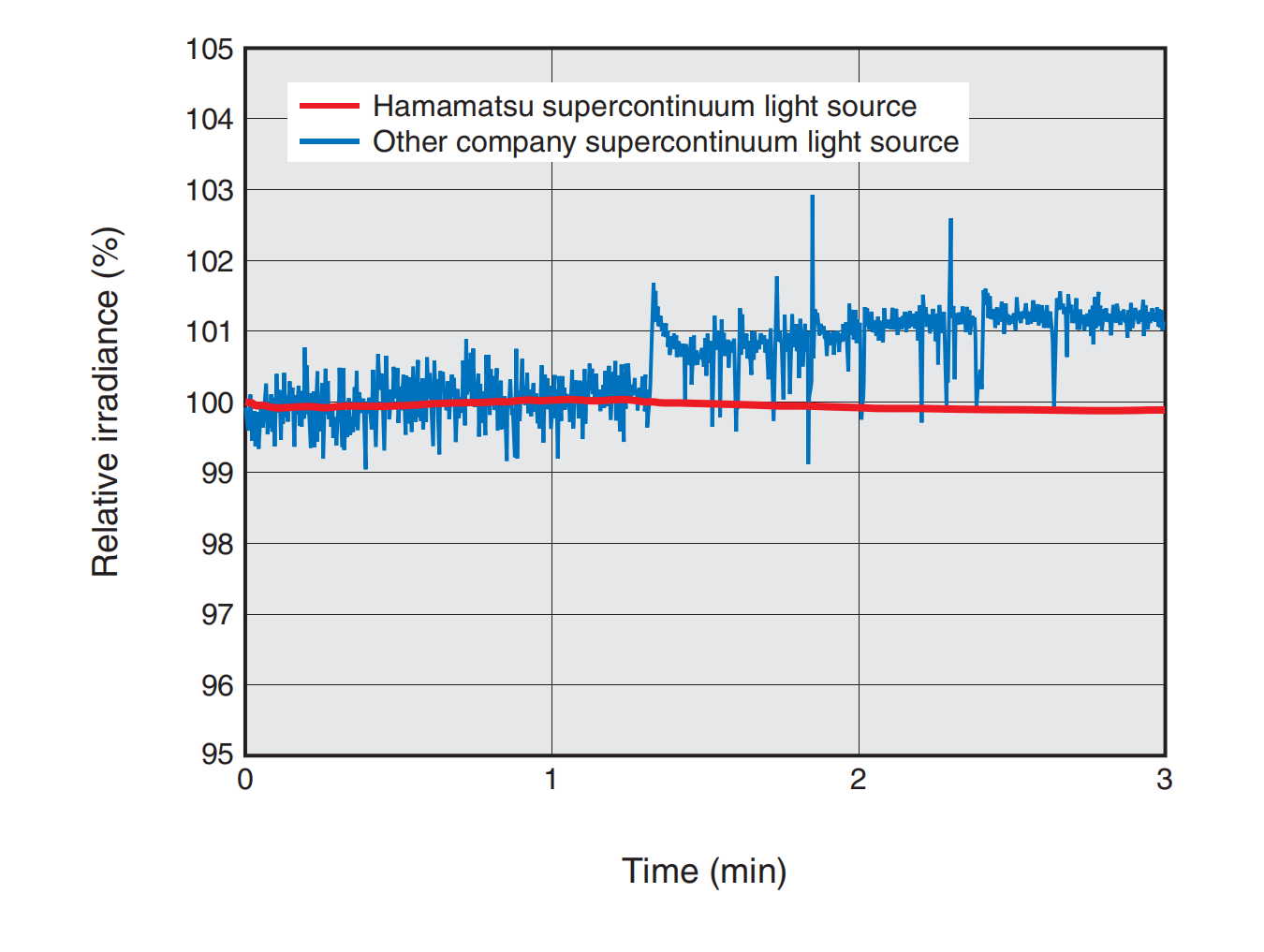

功率穩定曲線

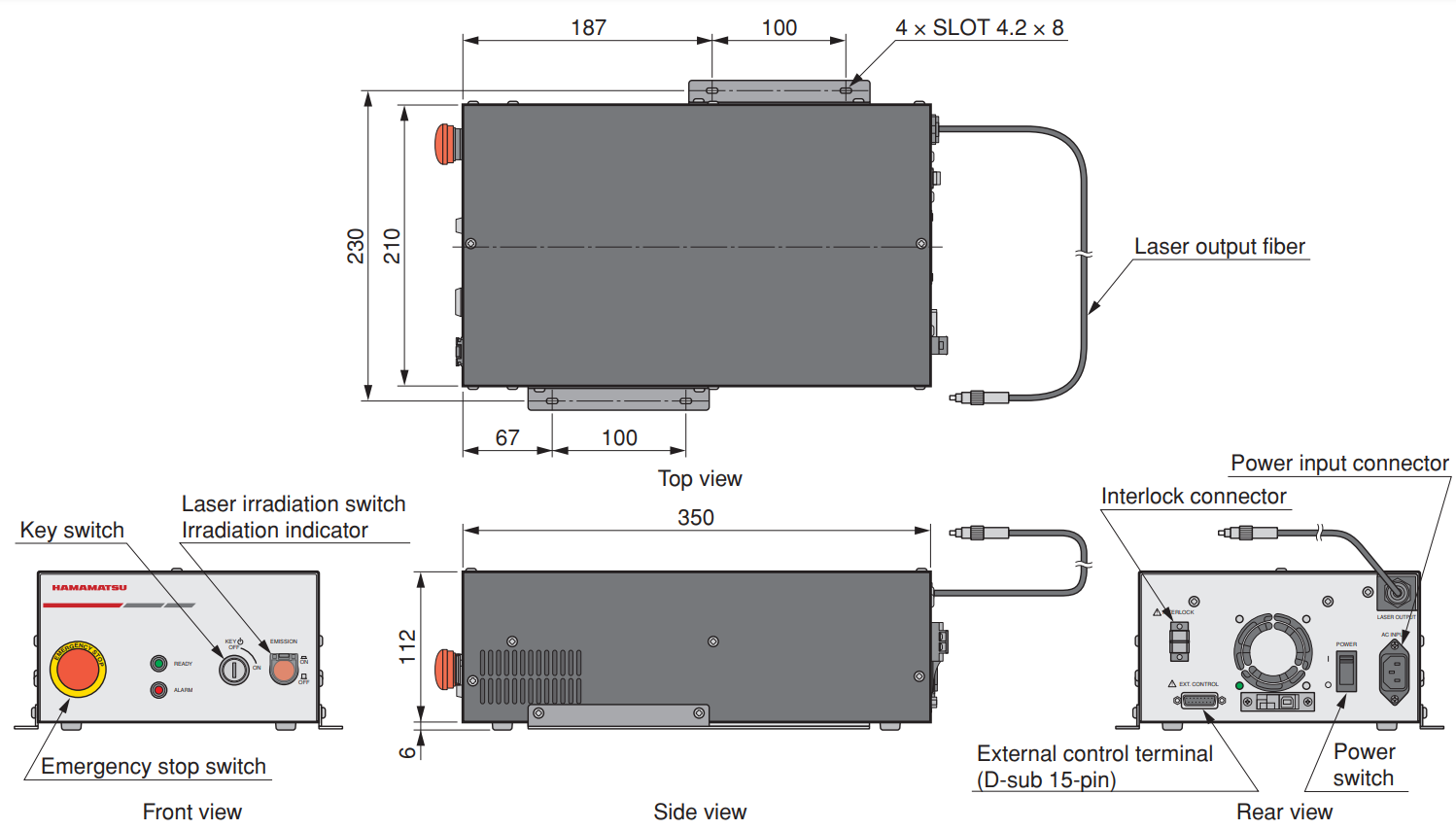

尺寸輪廓（單位：mm)
Laser output filber length: 1000 mm
Pin No. | 信號 |
1 | + 激光照射控制 |
2 | +激光輻照信號輸出 |
3 | + 溫度報警信號輸出 |
4 | + 激光錯誤信號輸出 |
5 | + 驅動錯誤信號輸出 |
6 | 無連接 |
7 | + 外部控制 |
8 | 無連接 |
9 | 激光照射控制RTN |
10 | 激光照射信號輸出RTN. |
11 | 溫度報警信號輸出RTN. |
12 | 激光錯誤信號輸出RTN |
13 | 驅動錯誤信號輸出RTN。 |
14 | 無連接 |
15 | 外部控制 RTN. |
使用問題解答：
1，光纖是否可拆卸？否，光纖不能脫離主單元。如果要使用任何其他光纖，請使用FC / APC連接器將其連接到光纖上。
2，L15077-C7即使超過設計壽命(2000小時）也可以使用嗎？
我們建議在激光模塊的運行時間超過設計壽命（2000小時）之前更換它。當激光模塊的總運行時間達到2000小時時，輸出報警。如果激光模塊連續使用超過2000小時，輸出穩定性將會降低，激光模塊可能不會發光。我們將付費更換激光模塊。請歸還給我們以便更換。
3，輸出激光束是否準直？
不，輸出的激光束沒有準直。輸出光束的擴散角度對應于數值孔徑（NA）約為0.07。
4，L15077-C7是否可以與其他設備一起操作？
是的，L15077-C7的設計是允許外部控制。它可與其他設備一起操作。
