非球面鏡的形狀經過優化，具有出色的成像特性。非球面鏡主要優勢在于能夠校正球面像差。使用非球面鏡可以減少光學系統中的元件總數。這樣，與基于球面透鏡的同類系統相 比，其結構設計更加緊湊、功能更強大。
德國Asphericon公司的StockOptics產品（庫存標準產品）種類繁多，有包含精密拋光的非球面透鏡、非球面柱面鏡和錐透鏡的豐富產品組合任您挑選。Asphericonte別推出的非球面鏡、錐透鏡、非球面柱面鏡和已安裝光學器件——得益于asphericon在高精度非球面鏡制造領域的技術地位。質量優異、交付快速，可帶來諸多受益。除此之外，Asphericon也可根據客戶要求提供定制型非球面透鏡。
精密拋光非球面鏡可實現更優的光束能量分布。te別適合您要求苛刻的激光應用。 也可提供已安裝透鏡。
產品優化:
RMSi 出色的表面形狀偏差高達 ≤ 0.1 μm
使用低色散材料減少色差
提供 3 種標準涂層（可根據要求定制涂層）
激光誘導損傷閾值：12 J/cm2、100 Hz、6 ns、532 nm（對于更高激光功率應用，請申請 V 涂層。請聯系我們獲取單獨報價。）
符合RoHS標準
產品特性：
| 表面形狀偏差（RMSi） | [ μm ] | ≤0.5 |
| EFL容差 | [ % ] | ≤0.1 |
| 表面缺陷 | [ 傷痕-亮點 ] | 60-40 |
| 直徑容差 | [ mm ] | +0/-0.05 |
| 中心厚度容差 | [ mm ] | ±0.05 |
| 通光孔徑 | [ % ] | ≥90 |
| 三種標準的AR膜 | ||
| A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | ||
| B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | ||
| C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | ||
說明：
1、RMSi對應于ISO 10110-5（表面形狀容差）。
2、對于AHL45-32、AHL50-40透鏡，請考慮中心厚度容差±0.1。
3、可根據要求提供定制鍍膜。
4 、保護玻璃厚度為250 μm時的計算結果。
| 生命科學 | 激光加工 |
具有高成像品質的光學器件 光束調諧/光束成形可優化照明（例如，在熒光顯微鏡檢術中） 用于分離波長的高精度抗反射、介電和濾光膜 衍射受限光學系統 緊湊型設計，具有非常高的成像效果 | 光學器件、反射鏡和強大的系統，可用于高激光功率 精密光學表面的高端精加工 高精度高斯-平頂轉換光束整形器 可提供所需光譜特性的鍍膜，改善高能激光器的耐久性 耐受嚴苛環境的光學器件/鍍膜 |
| 工業與機械工程 | 成像與顯示 |
具有非常低的粗糙度值的透鏡，高質量的聚焦光線并盡量減少散射 具有高反射率和優異的長期穩定性的反射鏡和反光鏡 耐熱鍍膜 高性能自由曲面系統，具有小型化設計和優異的圖像品質 具有優異的成像特性的紫外、可見光、紅外光學器件 | 高端非球面鏡，可提供優異的成像品質和高分辨率圖像 客戶特定的反射鏡 緊湊型自由曲面鏡，用于尺寸縮小的圖像處理系統 防反射膜或特定于波長的濾光膜 高端精加工，以獲得非常小的粗糙度值、更好的成像和入射光線聚焦效果 |
| 汽車與航天工業 | 安全保障解決方案 |
具有優異的成像效果的耐高溫、耐用光學器件 高端精加工，粗糙度非常低 可提供優異的圖像、高清晰的視野且眩光很小的非常高品質的反射鏡 自由曲面系統，可有效傳輸輻射并縮小產品尺寸 適用于復雜LIDAR解決方案的光學組件 緊湊高效的光學設計 | 盡可能地減少完整系統的尺寸和重量的光學設計 光學器件堅固、耐用，可抵抗嚴苛環境（如，高溫差異、 濕度或污染） Max. 5.1 μm的超硬濺射鍍膜 （抗反射）鍍膜，提高光學元件質量 可透射紅外線的紅外光學器件 高精度熱成像相機用光學器件 |

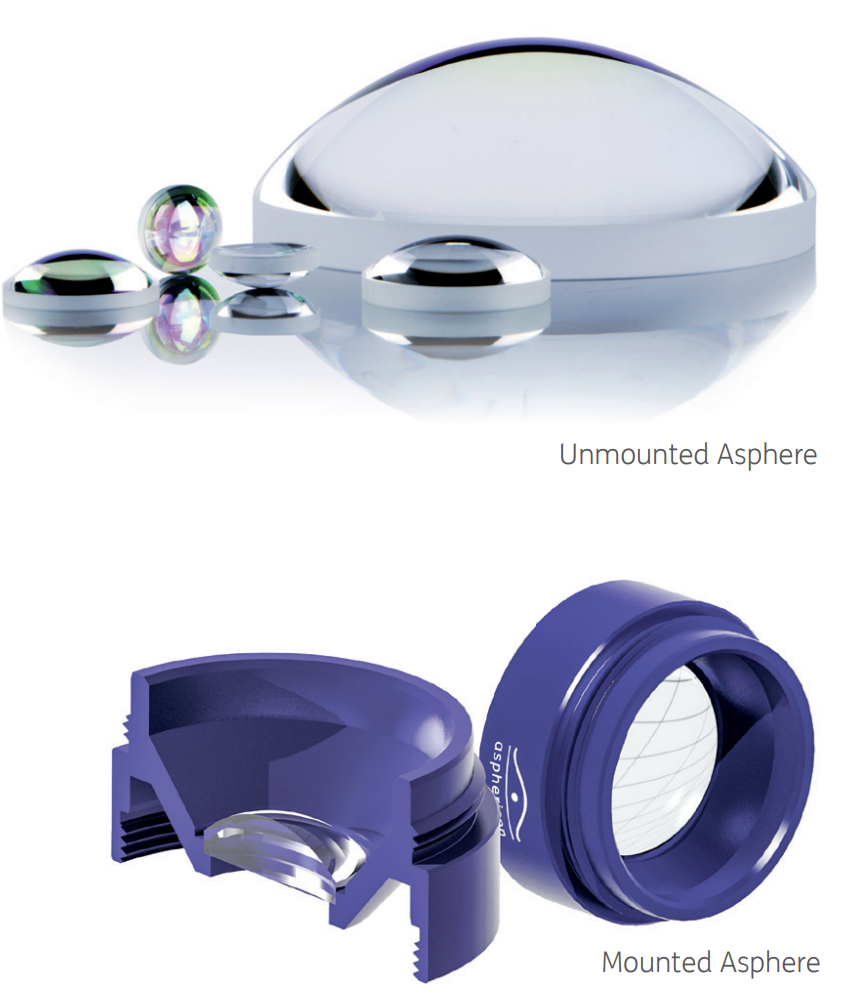

未封裝與已封裝對比圖
StockOptics - 庫存標準產品
| Product Code | RMSi [nm] | Wavefront RMS波前均方根差 [nm] | 直徑 [mm] | 有效焦距 EFL [mm] | NA | f/d | WD [mm] | λDesign [nm] | Material材料 | Scratch-Dig 表面缺陷 傷痕-亮點 | Coating 可選涂層材料 | Mounted |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AHL10-08-P-U | 500 | 390 | 10 | 8 | 0.55 | 0.80 | 6.0 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL12-10-P-U | 500 | 390 | 12.5 | 10 | 0.55 | 0.80 | 7.6 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL15-12-P-U | 500 | 390 | 15 | 12 | 0.55 | 0.80 | 9.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL18-15-P-U | 500 | 390 | 18 | 15 | 0.53 | 0.83 | 11.5 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL20-18-P-U | 500 | 390 | 20 | 18 | 0.49 | 0.90 | 14.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL25-20-P-U | 500 | 390 | 25 | 20 | 0.54 | 0.80 | 15.7 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL30-26-P-U | 500 | 390 | 30 | 26 | 0.52 | 0.87 | 20.6 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL45-32-P-U | 500 | 390 | 45 | 32 | 0.61 | 0.71 | 24.2 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL50-40-P-U | 500 | 390 | 50 | 40 | 0.55 | 0.80 | 31.3 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL10-08-U-U | 100 | 78 | 10 | 8 | 0.55 | 0.80 | 6.0 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL12-10-U-U | 100 | 78 | 12.5 | 10 | 0.55 | 0.80 | 7.6 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL15-12-U-U | 100 | 78 | 15 | 12 | 0.55 | 0.80 | 9.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL18-15-U-U | 100 | 78 | 18 | 15 | 0.53 | 0.83 | 11.5 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL20-18-U-U | 100 | 78 | 20 | 18 | 0.49 | 0.90 | 14.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL25-20-U-U | 100 | 78 | 25 | 20 | 0.54 | 0.80 | 15.7 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
| AHL30-26-U-U | 100 | 78 | 30 | 26 | 0.52 | 0.87 | 20.6 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL45-32-U-U | 100 | 78 | 45 | 32 | 0.61 | 0.71 | 24.2 | 780 | S-LAH64 | 60-40 | A / B / C | no |
| AHL50-40-U-U | 100 | 78 | 50 | 40 | 0.55 | 0.80 | 31.3 | 780 | S-LAH64 | 60-40 | A / B / C | no |
生產能力：
| StockOptics - 庫存標準產品 | 定制非球面鏡 | ||||||
| 規格 | 高數值孔徑 | 規格 | 標準 - 質量 | 精度 - 質量 | 高端精加工 | 金剛石 - 車削 | |
| 直徑 | 10 - 15mm | 直徑 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm | |
| 直徑容差 | +0/-0.05mm | 直徑容差 | ± 0.10 mm | ||||
| NA | 0.49 - 0.61 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 | |
| f/d | 0.71 - 0.90 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | ||
| 波長 | 780nm | RMSi | 0.75 - 0.3μm | 0.09μm | < 0.015μm | 0.02 μm | |
| RMSi | ≤ 0.5μm | 表面缺陷 | 60 - 40 | 40 - 20 | 對于? 2″，10–5；對于? >2″，20–10 | ||
| EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm | |
| 表面缺陷 | 60 - 40 | 全表面干涉測量 | 可選 | 可選 | 保證 | 保證 | |
| 中心厚度容差 | ± 0.05mm | 鍍膜 | 客戶特定 | ||||
| 通光孔徑 | ≥ 90% | ||||||
| 鍍膜 | 3種標準鍍膜 | ||||||
