尺寸340(L)×240(W)×100(H)mm

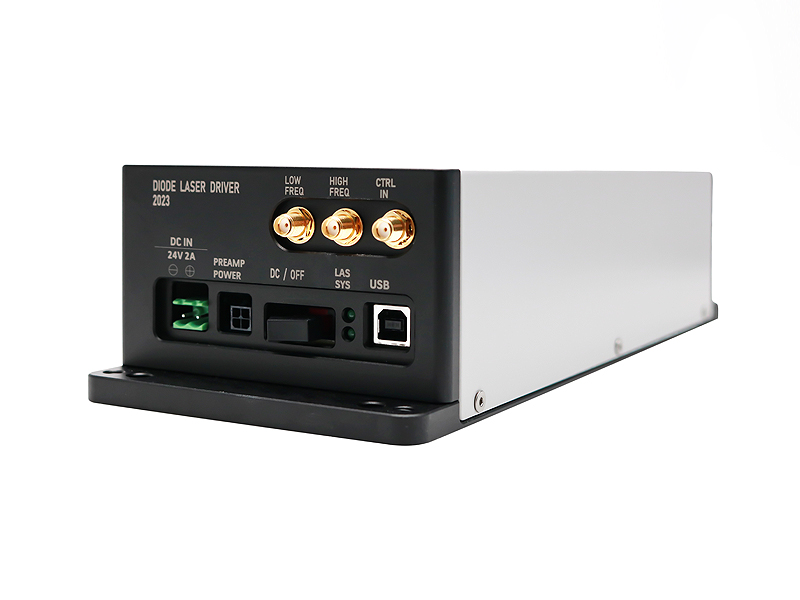

面板

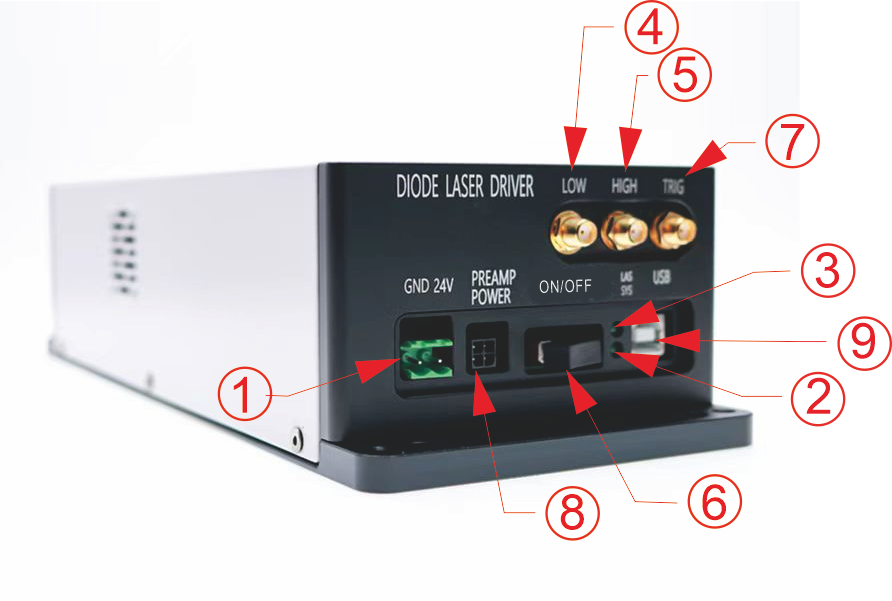

1電源輸入；2電源指示；3工作指示；4低頻輸入；5高頻輸入；6手動按鈕；7觸發按鈕；8放大器電源 ；9 USB接口

設置儀器

電流擋位

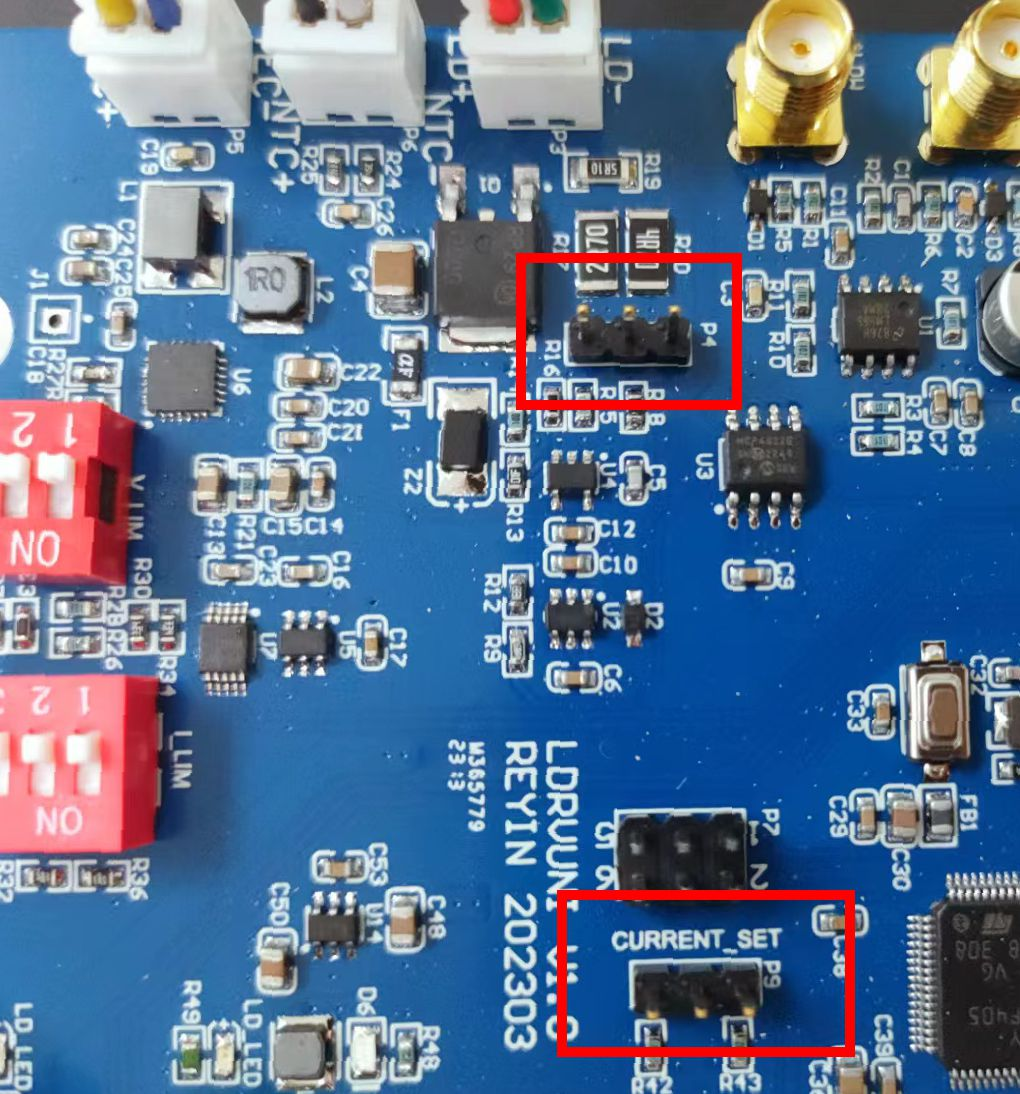

電路板上P4和P9(CURRENT_SET)用于設置電路板Max電流擋位。注意二者的跳線位必須完全一致以得到正確的設置。

必須在斷電時操作跳線。必須將兩跳線設置為同樣位置，否則電腦控制軟件無法確定儀器的型號，導致電流異常。

溫控

TEC參數調整由電路板上的多位撥碼開關完成，位于激光安裝板上方，如下圖所示：

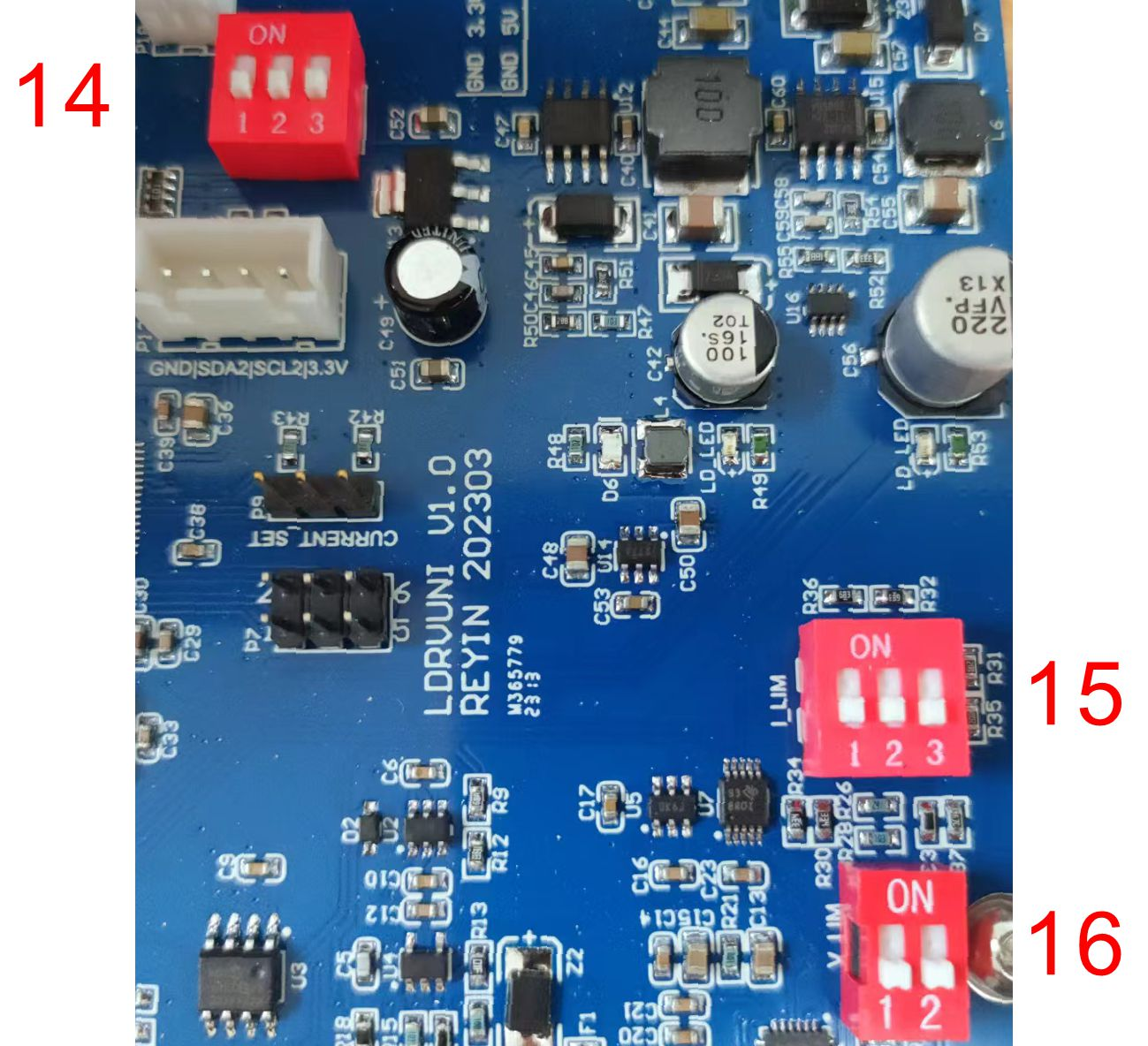

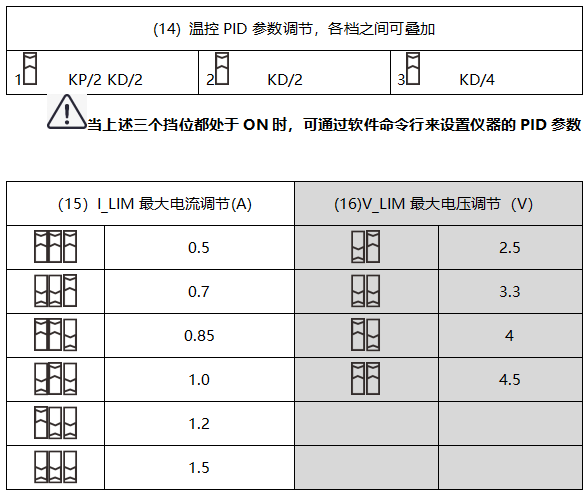

14 溫控PID參數調節  15 TEC電流調節I_LIM   16TEC電壓調節V_LIM

參考所用的激光器參數設定1516：應將15設定為略低于激光器內部TEC的Max工作電流值，16略低于激光器內部TEC的Max工作電壓。如果16未找到足夠接近值，也可將其設定為稍高的值；但15應始終嚴格小于TEC的Max工作電流。

14調節溫控PID系統的時間常數，如果軟件中觀察到激光溫度振蕩，表面PID響應過快，應降低PID的響應速度，應從1至3順序打開開關，直至不再出現振蕩。（在關機狀態下操作?。?/p>

接線

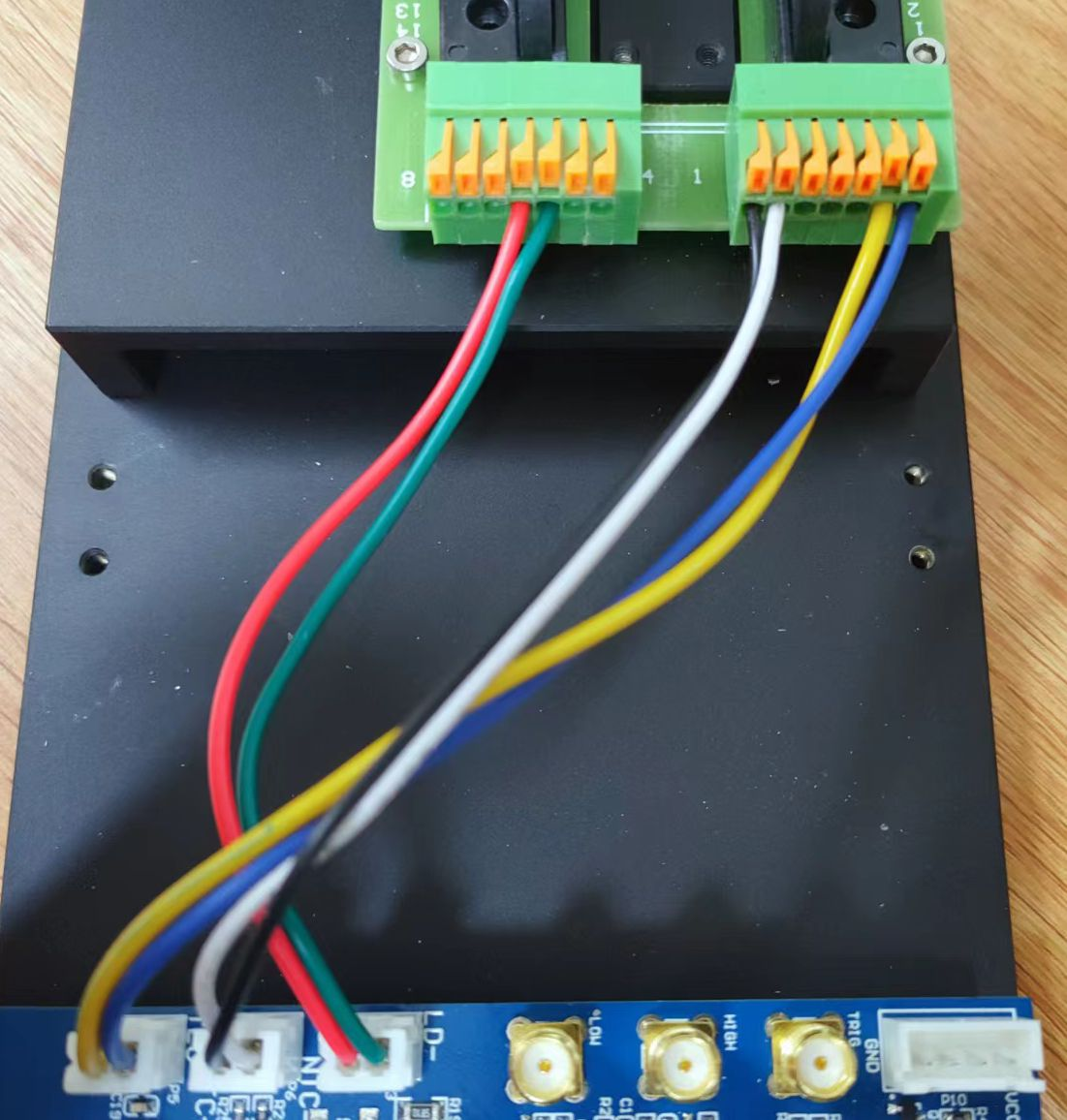

參照電路板上標注及不同激光安裝座上的標注連接激光引線，安裝激光器后，在上電前，請?jiān)俅巫屑?xì)檢查連接情況。

當激光器有任何一個功能引腳（如LD+, LD+）與外殼相連時，都應將激光外殼與安裝板絕緣。具體方式可采用硅膠絕緣墊放置在激光器下方，或者使用塑料螺釘和墊片固定安裝板。此外NTC-是與系統地相連的，可用其將激光外殼接地。關于接地問題請咨詢銷售方電器工程師！

使用

電腦端控制

裝回儀器蓋板，將控制器連接專用電源，并用USB線連接電腦。儀器接入電源，WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時請?jiān)?a >http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。

打開電腦端專用軟件，如下圖所示：

在Communication Port中找到對應的虛擬串口，若未找到，點擊Refresh按鈕。點擊Connect按鈕，正常握手后控制臺變亮，并讀取控制器的當前設定值。在LD Temp Setpoint輸入需要的工作溫度，點擊Set Temperature設定。Start滑動條設定恒定工作電流值，Limit滑動條設定Max限制電流。點擊下方的Set Parameters將參數發送至儀器。點擊Save All Settings將所有參數保存在儀器中。

點擊Run:DC 將以設定的電流值啟動激光器。Limit滑動條用于保護激光器，在外部輸入情況下也能限制電流，請?jiān)O(shè)置為激光器參數表中的Max工作電流

注意:啟動激光前，請仔細檢查各參數是否在激光器的允許工作范圍內！

外部信號

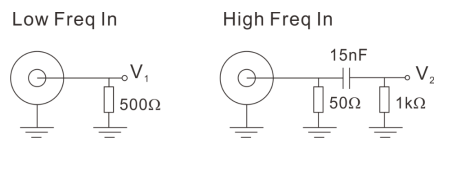

儀器面板的4和5為標準BNC接頭，用于接收外部輸入，其輸入等效電路如下圖所示：

激光器的驅動電流為：

其中I_internal 為軟件中設定的電流值, I_internal 為儀器擋位Max電流。儀器可Max接收5MHz頻率調制

外部控制

當所有參數通過軟件設定妥當，且已通過Save All Settings保存后。儀器可以離線運行。具體操作為打開電源，向左扳動按面板上的6按鈕，儀器將以先前保存的溫度值和電流值開始工作，并允許外部輸入。向OFF端搬動6 則停止運行，注意此時激光器處于受保護狀態，外部輸入無法工作。

可以通過拉低7 TRIG輸入端電平（中心電極短接屏蔽層），同樣起到啟動激光的作用。建議將7連接外部光耦或繼電器進行程序控制工作。

通訊說明

專用轉換線纜將電路板連接至電腦USB或串口。USB轉換器采用FT232R芯片模擬串口，WIN7以上系統會自動聯網安裝驅動。其他系統或未聯網時請?jiān)?a >http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現新的串行設備，通訊速率默認為115200bps。通過接收ASCII格式串行命令改變參數，命令以回車結束。

以下以PuTTY為例說明通訊方法。打開PuTTY后，連接選擇Serial，輸入與設備管理器中一致的端口號，Speed中輸入115200，點擊open即可打開黑色的交互端口，通過鍵盤輸入相關指令即可（Backspace按鍵無效）。正確輸入命令后系統會有提示設置結果，錯誤會返回error信息。

電腦為主控端（上位機），發送字符串命令。以“：”冒號作為起始符開始一行命令，以回車(\r\n)結束一行，下位機執行后返回信息。以下所有功能均可通過配套軟件訪問，建議以配套LDPD軟件完成設置并得到正確波形后，點save保存參數至下位機，再轉由其他客戶端來進行控制。

運行模式如下：

>>>>>> 發送auto on開始，返回(1)Auto run started.[[OK]]
>>>>>> 激光器加載所設定的電流

>>>>>> 發送auto off停止， 返回(0)Auto run stopped.[[OK]]

參數設置：
