ARTRAY 提供的線陣/面陣,近紅外相機/短波紅外相機/銦鎵砷相機。近紅外相機采用銦鎵砷(InGaAs)材料,在非制冷條件下,在近紅外波段(NIR,SWIR)仍然擁有高靈敏度,量子效率高達80%。光譜探測范圍是900-1700nm短波紅外波段,并可擴展到400-1700nm和1000-2500nm.
近紅外(NIR,SWIR)靈敏度高
高分辨率,高幀頻
USB3.0接口
● 激光光斑觀測
● 機器視覺和通用紅外探測
● 1550nm光斑觀測,近紅外光斑檢測,光斑拍攝與分析,
● 近紅外目標識別,熒光成像,熒光材料成像,圖像對比增強,夜視成像
● 火焰監測,材料缺陷檢測,芯片檢測,太陽能電池檢測
● 半導體EL/PL檢測,食物,蔬果缺陷檢測,糧食分選,塑料分選,透視檢測
索尼 InGaAs 傳感器相機 ARTCAM-990SWIR 全系列
模型 | 接口 | 光譜靈敏度 特征 | 像素 | 光譜 靈敏度 (納米) | 有效 | 主動成像儀 | 像素尺寸 | 框架 速度 | 快門速度 秒 | 尺寸(毫米) | TEC | |
![]() | ARTCAM-990SWIR-TEC | USB3 | 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72幀/秒 | 20.3μ~2 | 71.6×61.5×78 | ? | |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
![]() | ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | ||||||||
![]() | ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137幀/秒 | 71.6×61.5×78 | ? | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
![]() | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131幀/秒 | 50×47×49.7 |
【配件】
常見:查看器和二維尺寸測量軟件(適用于TNIR)、設備驅動程序、USB電纜、SDK(軟件開發工具包)
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC:交流適配器
【規格】
常見:鏡頭…C安裝,快門類型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM:電源…DC5V(從USB端口提供)
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC:電源…DC12V(交流適配器)
【選項】
常見:近紅外透鏡(C卡口透鏡)
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL:CameraLink采集板,CameraLink電纜
型號參數
型號 | ARTCAM-990SWIR-TEC |
傳感器類型 | 1.3MP InGaAs Image Sensor |
傳感器模型 | SONY IMX990-AABA-C |
圖像傳感器冷卻功能 | 電子冷卻(≤15°C) |
實際像素陣列 | 1296(H) × 1032(V) |
有效像素陣列 | 1280(H) × 1024(V) |
像素間距 | 5[μm] × 5[μm] |
圖像大小 | 6.4[mm] × 5.12[mm] |
光譜范圍 | 400nm~1700nm |
快門類型 | 全局快門 |
S/N信噪比 | 51dB (僅供參考) |
A/D分辨率 | 12bit |
接口 | USB3.0批量傳輸 |
輸出位深度 | 12bit |
幀頻 | 72fps (12bit) |
快門速度 | 20.3μsec.~ 2sec. |
增益(模擬/數字) | 0~420 ※默認值為0 (0~42 倍 ※默認值:0[dB]) |
ROI 二次進樣(法) | ON/OFF ※默認值:OFF ROI:僅垂直(僅在軟件上使用水平) 采樣:1/2 |
觸發 | ON/OFF ※默認值:OFF |
反射 | ON/OFF ※默認值:OFF 垂直和水平 |
同步系統 | 內同步 |
透鏡支架 | C Mount |
外部 I/O端口 | HR10A-7R-6S(73) (HIROSE) |
供電需求 | DC12V外部輸入 |
功耗 | 大約11W |
環境條件 | 工作溫度/濕度:10~40°C/10~80%(非冷凝) 貯存溫度/濕度:0~60°C/10~95%(非冷凝) |
外形尺寸 | 71.6(W)x61.5(H)x78.0(D)mm ※鏡頭,三腳架支架和電纜不包括在內 |
重量 | 約440克 |

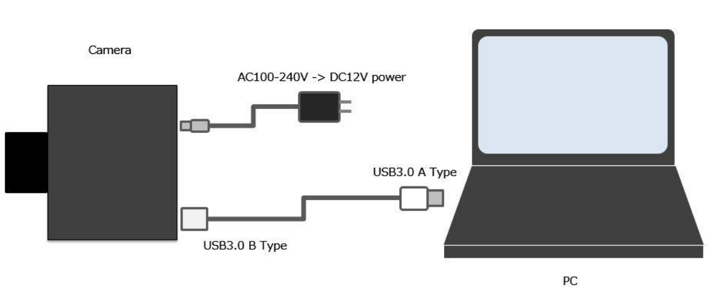

如何連接一個相機

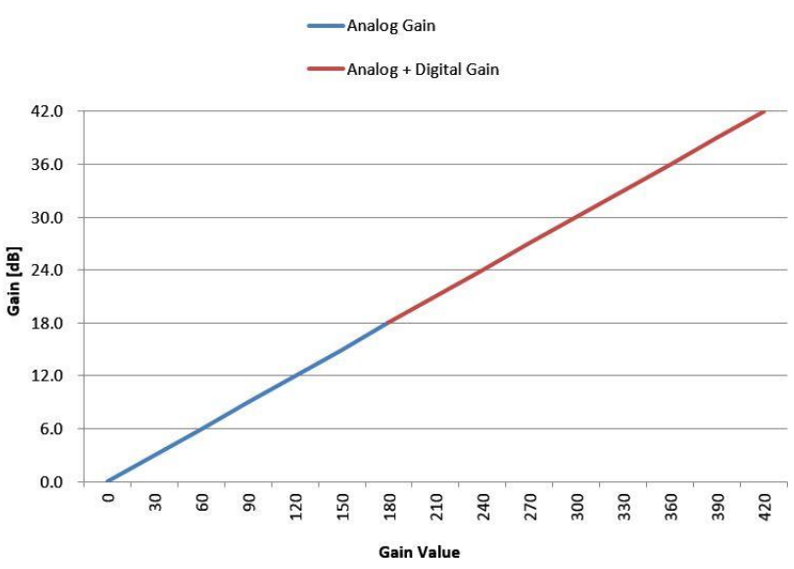

模擬/數字增益設置
ARTCAM-990SWIR-TEC兼容模擬和數字增益。軟件上增益的設置值可從0 ~ 420開始設置,增益將從0.0 dB~42.0 dB開始相應變化。增益可以通過以下公式來計算:
Gain[dB] = value / 10.0[dB]
當設置增益> 180的值時,數字增益將被激活。下圖顯示了增益的設置值與其放大率之間的關系

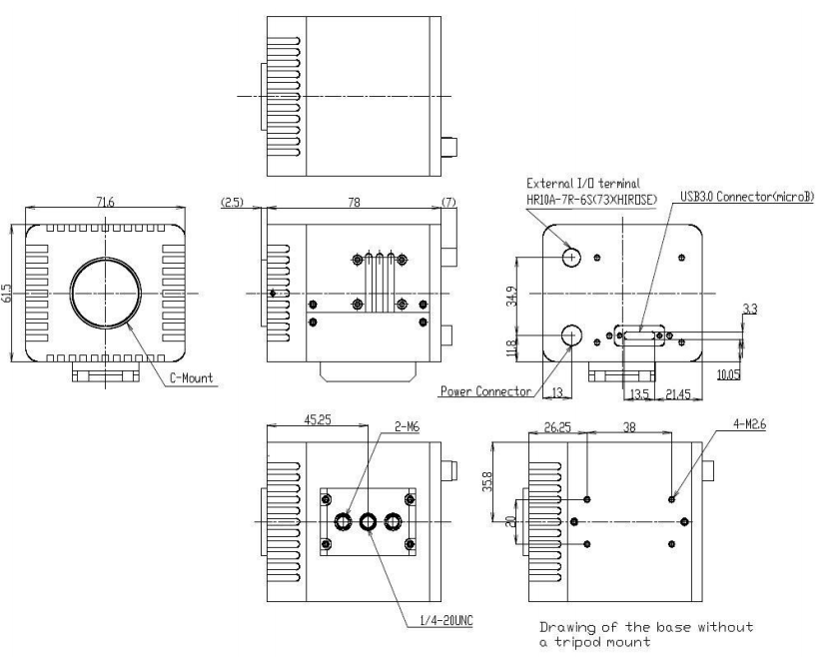

尺寸輪廓

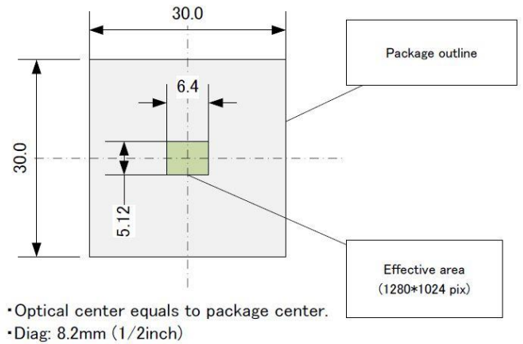

傳感器信息

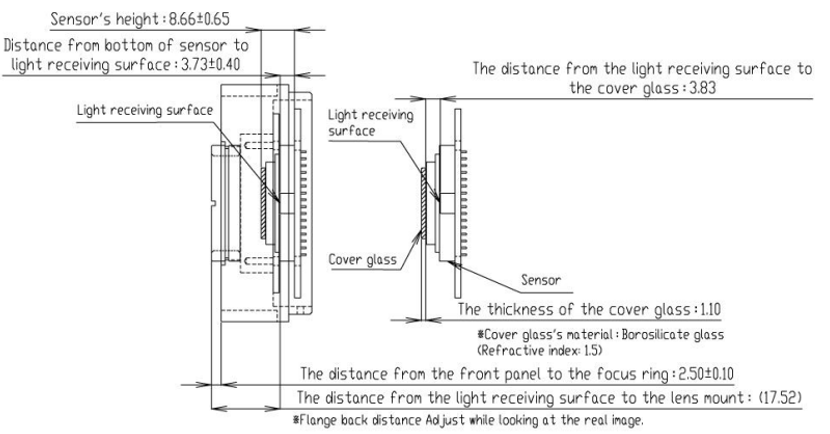

傳感器位置和光接收表面
H = 5[um] * 1280 = 6400 [um]
V = 5[um] * 1024 = 5120 [um]
視野:鏡頭與傳感器(僅供參考)
※上圖中的傳感器尺寸(對角線)與鏡頭尺寸的比值如下
1/2 inch = φ8mm, 2/3 inch = φ11mm, 1 inch = 15.8mm.
請注意,實際視場因鏡頭不同而不同。

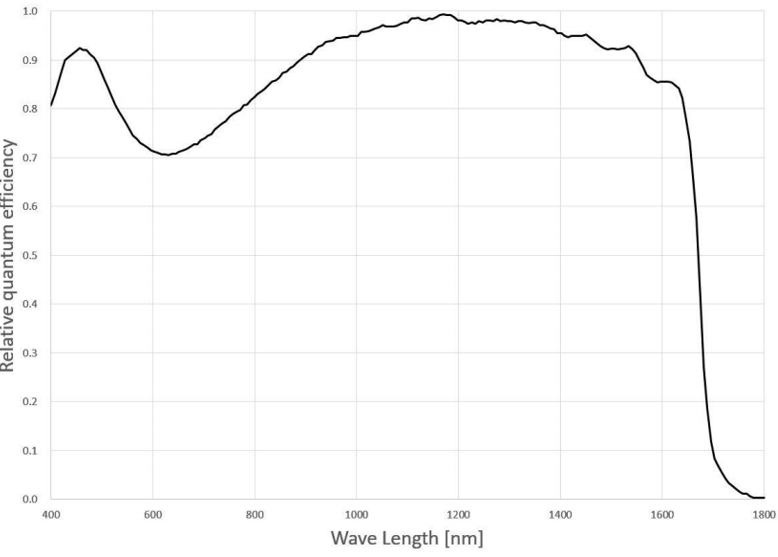

光譜靈敏度特性
外部觸發功能
該照相機具有一個外部觸發電子電路,它通過光耦合器絕緣,從而能夠通過從外部電路接收到的輸入信號進行同步拍攝

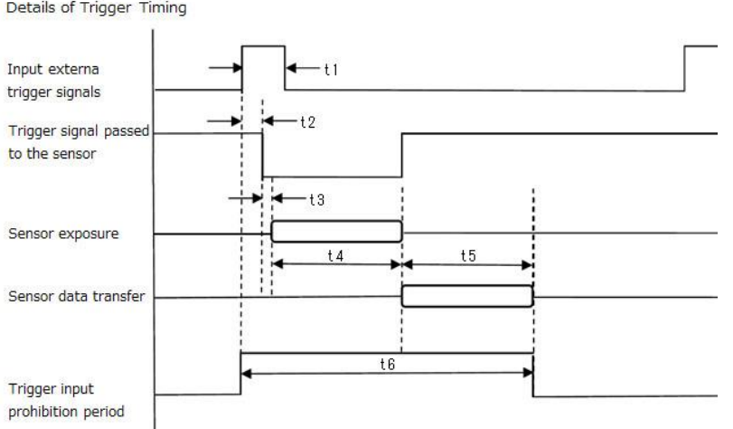

觸發時序
參數 | 指標 | |
t1 | 有效觸發輸入脈沖 | >10μsec |
t2 | 從外部觸發輸入的上升沿到傳遞到傳感器的觸發信號的下降沿(由于光耦合器而造成的延遲) | <1μsec |
t3 | 從觸發信息的下降沿傳遞給傳感器到開始曝光 | Max 0.13μs |
t4 | 曝光時間 | 曝光時間 = 快門速度的設定值*1H |
t5 | 數據傳輸所需的時間(從傳感器到FPGA) | (9+有效垂直像素)*1H |
t6 | 觸發器輸入禁止周期 | t2+t3+t4+t5 |
※1H=12.96μsec
※當輸入連續觸發時,請確保觸發間隔大于t6
產品包括:
1,相機
2,USB3.0型電纜類型A-microB連接器電纜,約3米。
3,交流適配器(DC12V)
4,專門查看器軟件/設備驅動程序CD
5,(可選)NIR鏡頭(C安裝鏡頭)
