貨號 | 操作 | 名稱 | 描述 | 有效光程 | 工作波長 | ||
---|---|---|---|---|---|---|---|
![]() |
H80060002 | 10米光程小型化氣室 1960-2400nm [PDF] | 有效光程 10m;波長范圍 1960-2400nm;輸入最大光功率 2mW;插入損耗 ≤2dB;輸出類型 PD | 10m | 1960-2400nm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|---|---|---|---|---|
![]() |
10米光程小型化氣室 1960-2400nm [PDF] |
H80060002
|
有效光程 10m;波長范圍 1960-2400nm;輸入最大光功率 2mW;插入損耗 ≤2dB;輸出類型 PD |
有效光程: 10m 工作波長: 1960-2400nm |
聯系客服或
提交詢價單 |
10米光進電出氣體吸收池應用于多種氣體光譜分析檢測。氣室的光路結構使用自主技術上認可設計、具有優良光學穩定性的扁波氣室(SlimBoss Gas Cell),輔助與高穩定性的光學封裝結構,主要由氣體腔體、反射鏡、標準光纖接頭、氣體進出口以及防震底座等組成。獨te的懸浮光路設計,具有優異的震動和溫度穩定性,可以在各種復雜的環境中穩定工作,非常適合各種氣體在線實時檢測。具備低系統噪聲,可應用于痕量氣體分析。
● 氣室結構穩定抗震動,抗外部擠壓
● 氣室體積小、結構緊湊、便于攜帶
● 有效光程長
● 輸入均采用標準單模光纖,輸出采用PD或者光纖形式
● 工業在線控制
● 大氣污染物監測
● 燃煤煙氣排放監控
● 垃圾焚燒排放監控
● 化工園區污染物監測
參數 | 技術規格 |
有效光程 | 10m |
波長范圍 | 1960-2400nm |
插入損耗 | ≤2dB |
輸入最大光功率 | 2mW |
光纖類型 | nufern SM1950光纖 |
輸出類型 | PD |
反射鏡 | 介質膜 |
耐壓范圍 | ≤0.3MPa |
氣體接口 | Φ6直通 |
氣體容積 | 約為69mL |
產品總重 | 約為450g |
殼體材質 | 6061 |
工作溫度 | -20℃-70℃ |
存儲溫度 | -40℃-85℃ |
PD參數
參數 | 符號 | Min | 典型值 | Max | 單位 |
儲存溫度 | Tstg | -50 | - | + 125 | °C |
工作溫度 | Top | -40 | 25 | 85 | °C |
PD反偏電壓 | VR | - | - | 1 | V |
焊接溫度 | Tsold/t | 260/10 | - | - | °C/s |
波長范圍 | λp | 900 | - | 2600 | nm |
光敏面 | Φ | 0.3 | mm | ||
響應度 | Re=λp | 1 | - | - | A/W |
暗電流 | ID(TC=+25°C/VR=0.5V) | 0.4 | - | 4 | uA |
電容 | CJ(VR=1V,f=1MHz) | - | 50 | 100 | pF |
10米光程小型化氣室使用測試

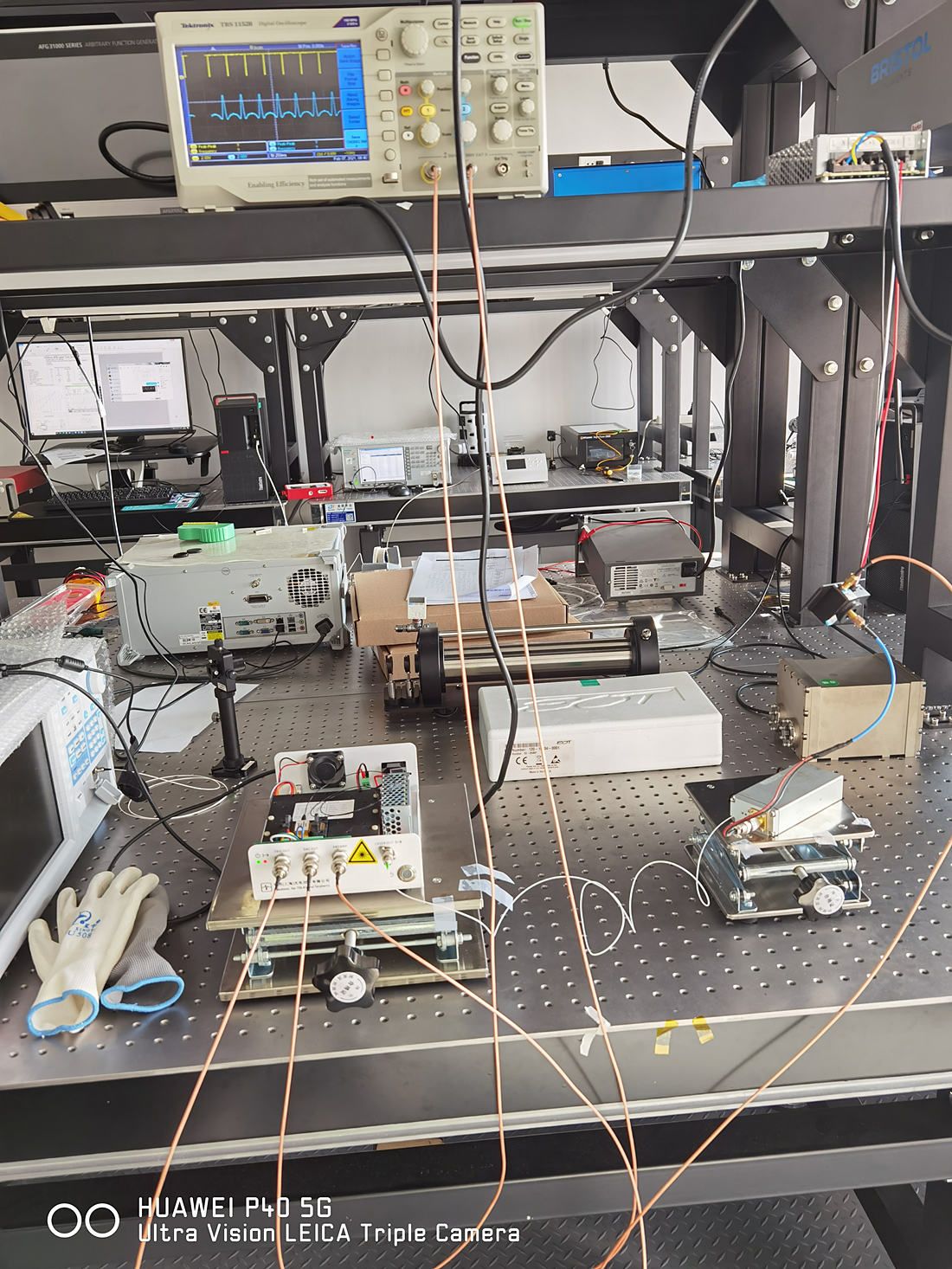

使用2004nm和2327nm DFB激光器,搭建TDLAS氣體吸收系統,通過氣室測量信號系統搭建圖:
對于2004nm DFB激光器,用來測量CO2的氣體吸收濃度:

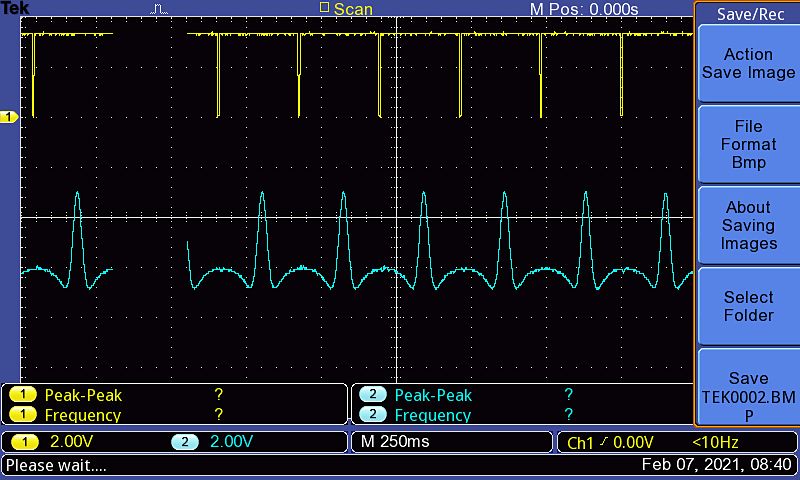

2004nm DFB激光器測量CO2氣體吸收濃度幅值

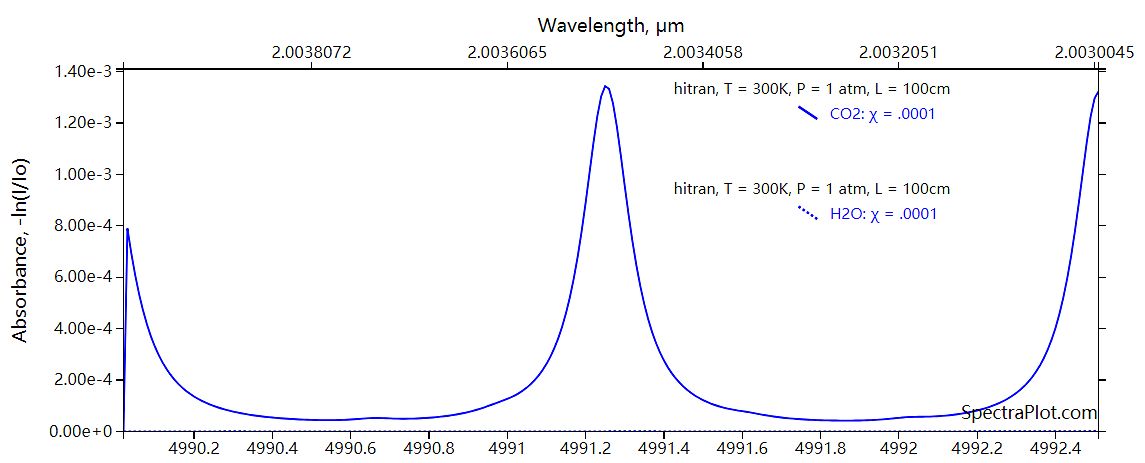

與我們數據庫數據對比,
驗證此吸收峰是我們測量的CO2的氣體在2004nm處的吸收峰

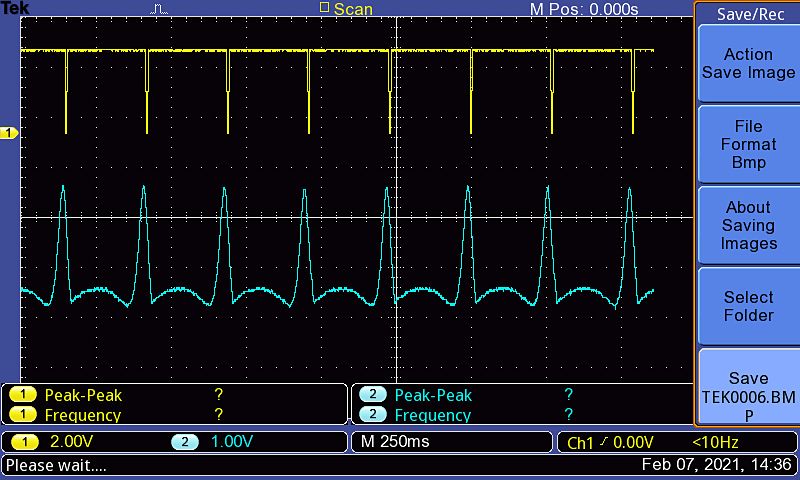

對于2327nm DFB激光器,用來測量CO的氣體吸收濃度:
與我們數據庫數據對比,
驗證此吸收峰是我們測量的CO的氣體在2327nm處的吸收峰
通過對比,我們可以發現,使用10米小型化氣室后,測量的氣體吸收分子幅值隨著光程的延長而變大,并且探測的噪聲濾掉很多,對信號的干擾越來越小,測量精度得以提升。
機械尺寸 (單位:mm)
