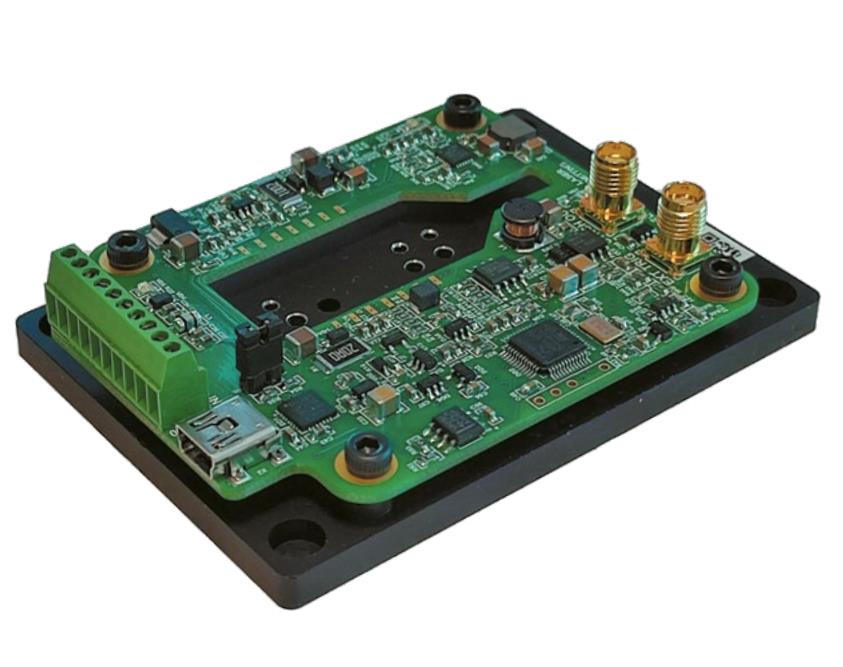

PLD-NS-GSS是一種緊湊的短脈沖種子激光二極管驅動器，用于為需要長上升時間的納秒脈沖的應用場合的10/14引腳蝶形激光二極管模塊供電。脈沖重復頻率可以在1Hz到1MHz之間變化。
驅動器電路需要一個5VDC電源。所有其他需要的電壓都是通過高頻開關電源在板上產生的。驅動器提供雙向比例積分微分（PID）熱電冷卻器控制器（TEC），電流能力為1.5A，電壓能力為4V。
主要參數（脈沖電流、偏置電流、脈沖寬度、重復頻率、溫度設置）由計算機接口控制。
專門設計用于通過控制偏置電流來抑制增益切換。
具有一個外部TTL兼容輸入，用于從單次觸發到1MHz的重復率控制。
具有用于與每個電流脈沖同步的外部輸出。驅動器具有用于將蝶形激光二極管直接焊接到驅動器板的焊盤和用于穩定散熱的大型散熱器。
10/14針蝶形的特殊設計激光二極管
輸出電流高達2000 mA
輸出電壓高達3 V
可調脈沖寬度2–100 ns
重復頻率高達 1 MHz
外部觸發選項
增益開關抑制選項
USB、CAN接口
板載TEC控制器
5V 直流輸入電源
由散熱器完成
緊湊尺寸85mmx60mmx21mm
參數 | Min. | 典型 | Max. | 單位 |
輸入 | ||||
電壓 | 4.8 | 5.0 | 5.2 | V |
電流 | _ | _ | 2 | A |
外部觸發器（50 Ω） | 3.3 | _ | 5 | V |
輸出 | ||||
脈沖電流 | _ | _ | 1000 | mA |
恒流制輸出電壓 (Compliance Voltage) | 1 | _ | 3 | V |
偏置電流 | _ | _ | 150 | mA |
脈沖寬度 * | 2 | _ | 100 | ns |
脈沖寬度步進 | _ | 0.2 | _ | ns |
重復率 * | 0.001 | _ | 1000 | KHz |
上升時間 ** | 0.3 | _ | 0.5 | ns |
下降時間*** | 0.2 | _ | 1 | ns |
TEC 電流 | -1.5 | _ | 1.5 | A |
TEC 電壓 | 1 | 4 | V | |
TEC 溫度設定 | 15 | 25 | 50 | ℃ |
溫度 | ||||
操作 | +10 | _ | +50 | ℃ |
存儲 | -20 | _ | +70 | ℃ |
濕度，無冷凝 | _ | _ | 95 | % |
連接 | ||||
電源和接口 | 接線端子 （1-282834-0 TE 連接） | |||
USB | 迷你 USB，B 型 （1734035-1 TE 連接） | |||
機械 | ||||
尺寸 | 85mmx 60mmx 21mm | |||
重量 | 不超過 160g | |||
*Max. 占空比限制為 2 %
** 輸出性能取決于半導體激光管特性

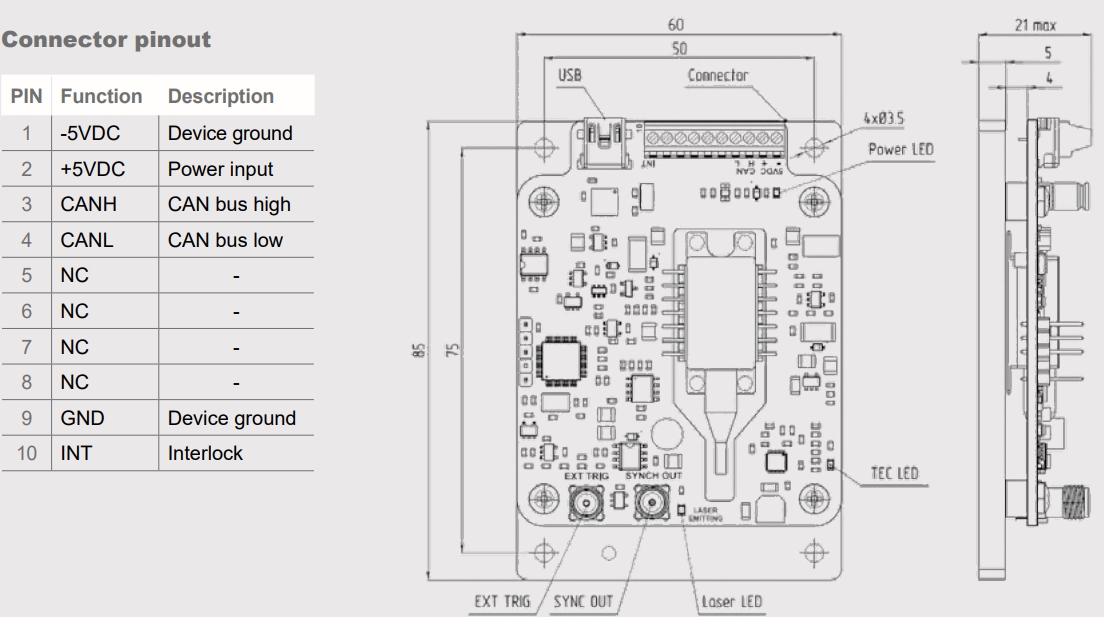

尺寸和連接
引腳 | 功能 | 描述 |
1 | -5VDC | 設備接地 |
2 | +5VDC | 電源輸入 |
3 | CANH | CAN總線高 |
4 | CANL | CAN總線低 |
5 | NC | — |
6 | NC | — |
7 | NC | — |
8 | NC | — |
9 | GND | 設備接地 |
10 | INT | 聯鎖 |

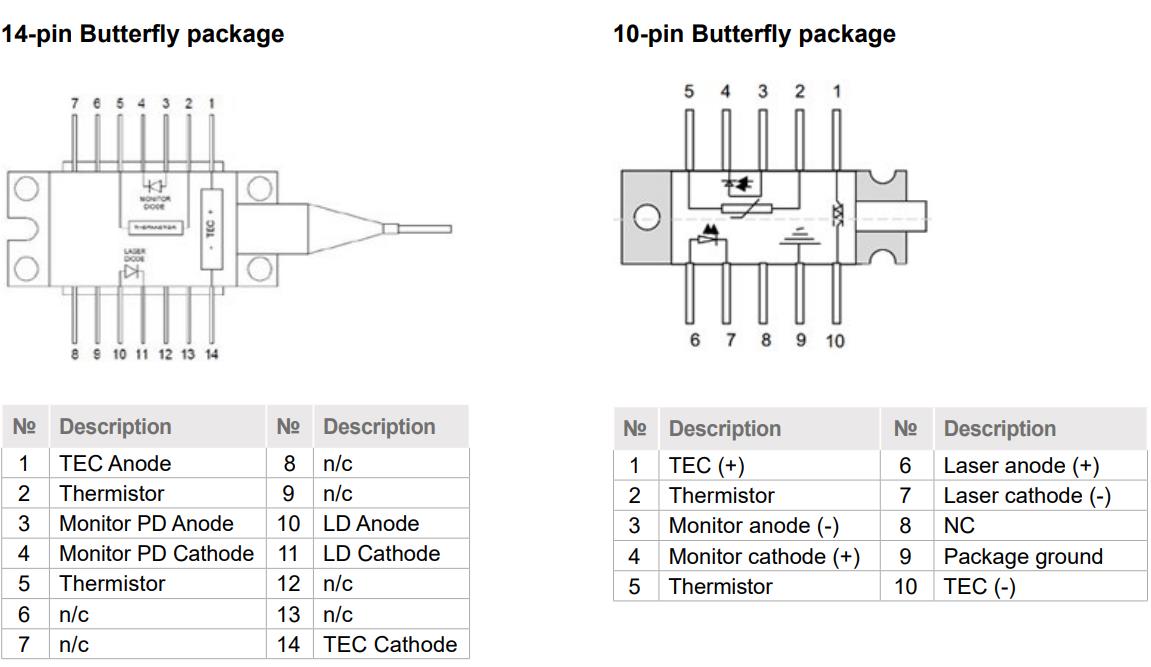

兼容的激光引腳排列
14 引腳和10引腳蝶形封裝
典型性能特征

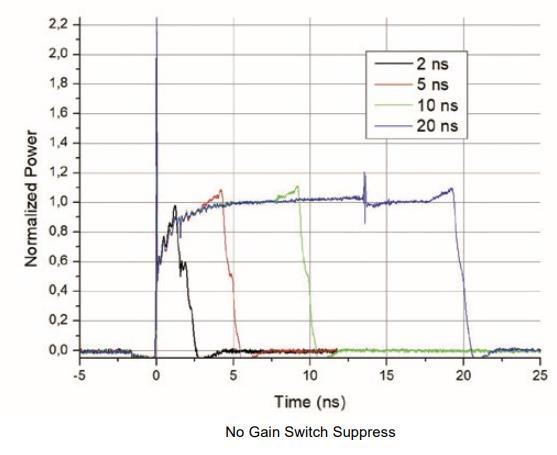

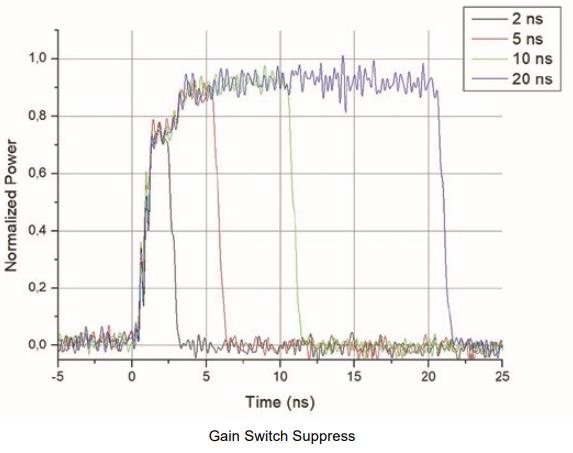

無增益開關抑制
無增益開關抑制
