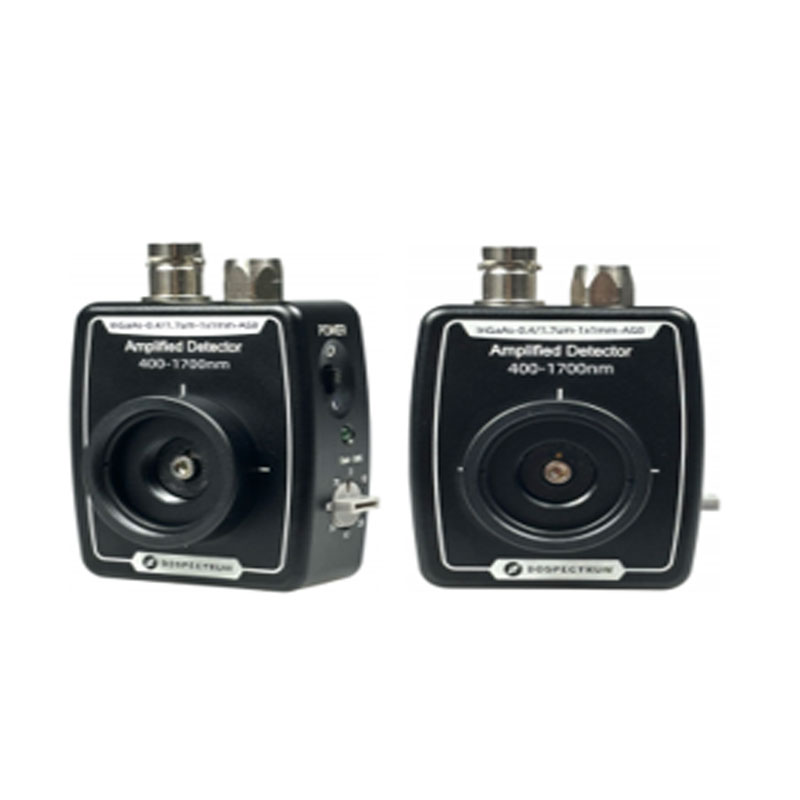

筱曉光子的可見光延伸銦鎵砷放大光電探測器感光范圍覆蓋400nm~1700nm，有8檔可調增益，可實現定量光電轉換，動態范圍寬，適用于各種光電開發場景，性能優秀，性價比高，提供quan方位技術支持，常應用于可見光與近紅外光測量。
產品特點：
感光范圍覆蓋400nm~1700nm，常應用于可見光與近紅外光測量
放大型探測器，8檔可調增益，定量光電轉換
動態范圍寬，適用于各種光電開發場景
性能優秀，性價比高，quan方位技術支持
提供非標定制服務
應用領域：
可見光與近紅外光測量
主要參數：
| 參數 | 值 | |||||
波長范圍 | 400-1700nm | |||||
響應時間常數 | 5ns | 35ns | ||||
增益范圍 | Hi-Z負載：1.51kV/A～4.75MV/A；50Ω負載：0.75kV/A～2.38MV/A | |||||
信號幅值 | Hi-Z負載：0～10V；50Ω負載：0～5V | |||||
增益調節方式 | 旋轉檔位式調節：0～70dB，每10dB一檔，共8檔。帶寬與增益成反比。 | |||||
NEP | 1.4×10-12W/Hz1/2 | 5.2×10-13W/Hz1/2 | ||||
感光尺寸 | 1mm×1mm | 2mm×2mm | ||||
光敏面深度 | 0.13" (3.3 mm) | |||||
探測器凈重 | 0.10kg | |||||
工作溫度 | 10-40℃ | |||||
存儲溫度 | -20-70℃ | |||||
外觀尺寸 | 2.79" X 2.07" X 0.89" (70.9 mm X 52.5 mm X 22.5 mm) | |||||
供電接口 | 供電開關 | 信號接口 | 增益調節 | 支桿接口 | 光學接口 | |
LUMBERG RSMV3 FEMALE | 滑動開關 | BNC母座 | 8檔旋鈕 | M4×2 | SM1×1 | |
八檔定量可調增益參數：
| 0dB | 10dB | 20dB | 30dB | ||||
增益(Hi-Z) | 1.51×103V/A | 增益(Hi-Z) | 4.75×103V/A | 增益(Hi-Z) | 1.5×104V/A | 增益(Hi-Z) | 4.75×104V/A |
增益(50Ω) | 0.75×103V/A | 增益(50Ω) | 2.38×103V/A | 增益(50Ω) | 0.75×104V/A | 增益(50Ω) | 2.38×104V/A |
帶寬(BW) | 13MHz | 帶寬(BW) | 1.7MHz | 帶寬(BW) | 1.1MHz | 帶寬(BW) | 300kHz |
噪聲(RMS) | ≤250uV | 噪聲(RMS) | ≤250uV | 噪聲(RMS) | ≤250uV | 噪聲(RMS) | ≤250uV |
40dB | 50dB | 60dB | 70dB | ||||
增益(Hi-Z) | 1.51×105V/A | 增益(Hi-Z) | 4.75×105V/A | 增益(Hi-Z) | 1.5×106V/A | 增益(Hi-Z) | 4.75×106V/A |
增益(50Ω) | 0.75×105V/A | 增益(50Ω) | 2.38×105V/A | 增益(50Ω) | 0.75×106V/A | 增益(50Ω) | 2.38×106V/A |
帶寬(BW) | 90kHz | 帶寬(BW) | 28kHz | 帶寬(BW) | 9kHz | 帶寬(BW) | 3kHz |
噪聲(RMS) | ≤250uV | 噪聲(RMS) | ≤250uV | 噪聲(RMS) | ≤300uV | 噪聲(RMS) | ≤400uV |
信號偏置 | ±8mV(Typ.) ，±12mV(Max) | ||||||

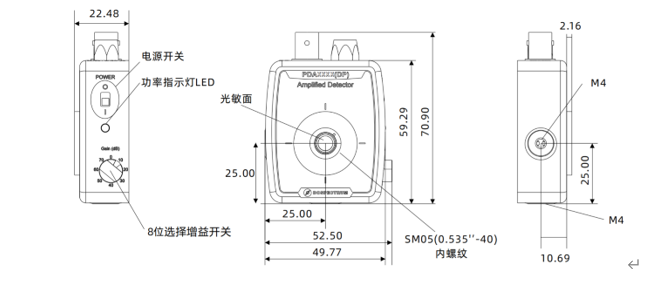

尺寸圖：

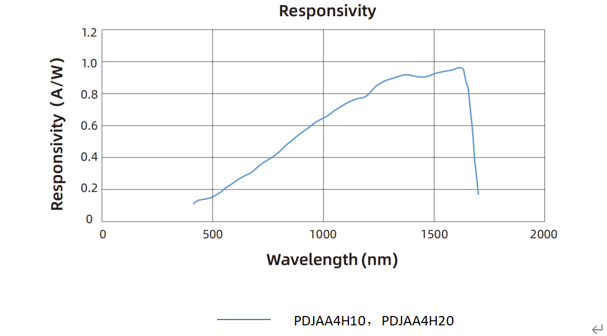

響應曲線：

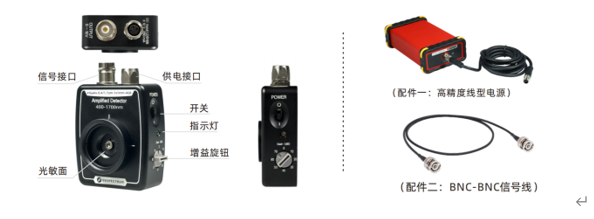

產品配置：
附件1：可選配置表
可見光延伸銦鎵砷放大光電探測器 | 可選配置 | ||||
產品名稱 | 材料 | 類型 | 特點 | 波長范圍 感光尺寸 | 預留可選配置 |
PD: "光電探測器" | J：InGaAs銦鎵砷 | A：放大型 | A：可調增益 | 4H10：400-1700nm，1mm×1mm | |
4H20：400-1700nm，2mm×2mm | |||||
附件2：型號貨號對照表
| 型號 | 貨號 | 規格 |
PDJAA4H10 | A80153433 | 400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸1mm×1mm，0～70dB八檔定量可調增益，響應時間常數5ns |
PDJAA4H20 | A80153434 | 400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸2mm×2mm，0～70dB八檔定量可調增益，響應時間常數35ns |
