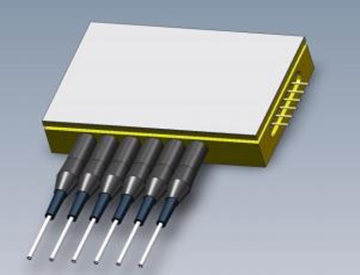

相位可調 90 度光學混頻器基于第 2 節中所述的標準 90 度光學混頻器的同一平臺，在設備內部添加了相位調節機制。相位可調 90 度光學混頻器的光學性能與第 3 節中所述的標準 90 度光學混頻器相同。此外，用戶可以施加調節電壓來調節設備，以實現更好的 90 度 I/Q 相位差，即能夠在指出的工作波長范圍內獲得 90+/-0.5 度。
物理特性
參數 | 單位 | 規格 |
尺寸: 長 x 寬 x 高 | mm | 48 x 31 x 10 |

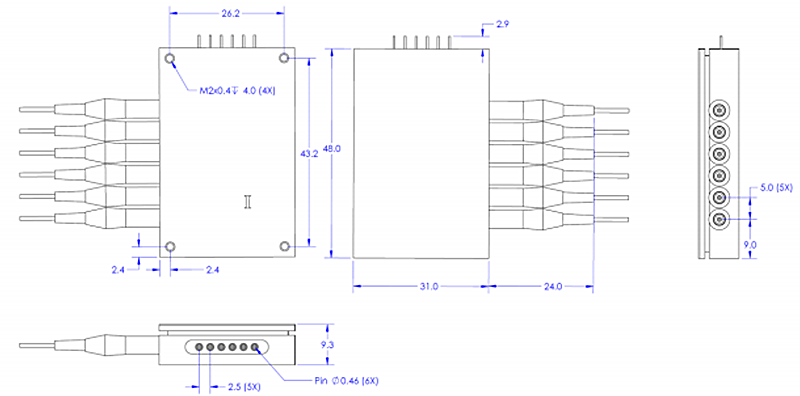

圖 5.2.1, 設備機械制圖
相位調諧性能
該產品的初始性能為 I/Q 相位差：<= 90+/-5 度。
相位調整用于微調，以在低于限制的波長和溫度范圍內實現精確的 90 度 I/Q 相位差。
# | 參數 | 單位 | Min. 值 | 典型值 | Max. 值 | 備注 |
1 | 工作波長范圍 1) | nm | 1540 | 1560 | ||
2 | 工作溫度范圍 2) | ℃ | 20 | 35 | ||
3 | I-Chan 相位調諧電壓，VPI 3) | V | 0 | 1.5 | ||
4 | Q-Chan 相位調諧電壓，VPQ 3) | V | 0 | 1.5 | ||
5 | I/Q 相位差，優化相位調諧下 4) | deg | 89.5 | 90 | 90.5 | 90+/-0.5 5) |
表5.2 相位調諧性能
注意事項
1) 5.3.01 中波長范圍更寬的器件（整個 C 波段）可能仍能工作。但是，由于材料的色散特性，光學性能（如相位、插入損耗）或多或少具有一些波長依賴性。
較窄的工作波長將導致更精確（或在指出波長范圍內更均勻的性能）。
2) 與波長依賴性類似，由于材料的熱膨脹系數 (CTE) 特性，該器件也具有輕微的溫度依賴性（盡管它是無熱設計的）。將工作溫度限制在較窄的范圍內將使相位調整更容易。
3) 使用當前設計，1.2VDC 調諧電壓將能夠在約 5 度內調整相位。增加調諧電壓將能夠獲得較大的相位調諧范圍。實現熱平衡需要更長的時間。出于對熱穩定性的考慮，建議將Max. 調諧電壓限制在 < 2.0 VDC。
4) 根據工作波長和溫度范圍，如果施加準確且穩定的調諧電壓，則可能實現更精確的 I/Q 相位 (90 度) 控制。在某些情況下，可能需要使用閉環反饋控制對調諧電壓進行主動控制。
5) 無論是 I+/Q+ 還是 I-/Q- 相位差。如果通過相位調諧優化了 I+/Q+，理想情況下，I-/Q- 也應進行優化。但是，由于制造公差，I+/Q+ 和 I- /Q- 之間可能存在 0.5~ 1.0 度的Max. 相位差。

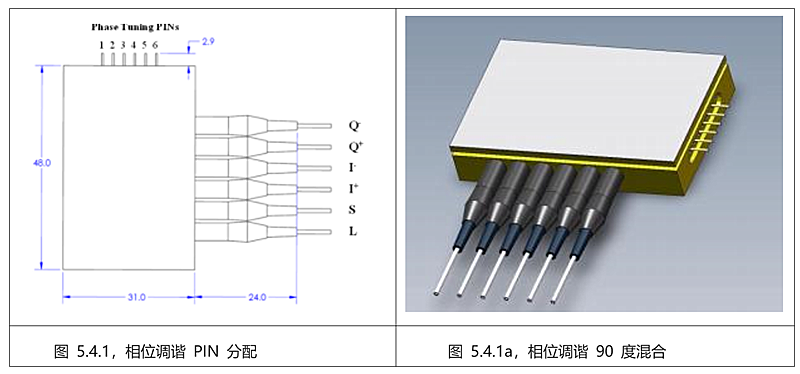

相位調節引腳定義
電氣控制引腳（用于相位調節）分配
相位調節引腳功能定義
# | 引腳 # | 符號 | 功能 | 備注 |
1 | 1 | VPI(+) | I 通道調諧電壓，0 ~ 1.5VDC | 無極性 |
2 | 2 | VPI(-) | ||
3 | 3 | VPQ(+) | Q 通道調諧電壓，0 ~ 1.5VDC | 無極性 |
4 | 4 | VPQ(-) | ||
5 | 5 | RTH(+) | 熱敏電阻 (+) | |
6 | 6 | RTH(-) | 熱敏電阻 (-) |
表5.4 引腳定義
圖 5.4.2 和圖 5.4.3 中的圖表是在 I/Q 相位 = 88deg 的靜態狀態下測量的。A：1520 ~ 1560nm；B：1530 ~ 1550nm；C：1540 ~ 1550nm。內容僅供參考。
相位調節：
1) 當 I/Q 相位 < 90 度時；向 Q 通道施加電壓并僅調節 Q 通道。保持 I 通道無偏 (V=0V)；
2) 當 I/Q 相位 > 90 度時；向 I 通道施加電壓并僅調節 I 通道。保持 Q 通道無偏
(V=0V)；
注意：
無論 I/Q >90 還是<90，理論上，向 I 通道和 Q 通道施加電壓，仍然可以實現 I/Q =~90 度。但是，一個通道的電壓可能
太高并導致熱穩定性問題。不建議使用這種控制方法。
相位可調 90 度光學混合器的常用零件編號
# | 產品 | 產品編碼 | 波長 | 光纖類型 | ||
信號輸入 | LO輸入 | 輸出 | ||||
1 | 90 度光學混合器，C 波段，輸入端口（信號和低頻）采用 SMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-C2AFAS501 | C-Band | SMF | SMF | SMF |
2 | 90 度光學混合器，C 波段，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-C2AFAX502 | C-Band | PMF | PMF | SMF |
3 | 90 度光學混合器，C 波段，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 PMF，I/Q 相位可調 | HB-C2AFAP503 | C-Band | PMF | PMF | PMF |
4 | 90 度光學混合器，L 波段，輸入端口（信號和低頻）采用 SMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-L2AFAS511 | L-Band | SMF | SMF | SMF |
5 | 90 度光學混合器，L 波段，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-L2AFAS512 | L-Band | PMF | PMF | SMF |
6 | 90 度光學混合器，L 波段，輸入端口（信號和低頻）采用 PMF，PMF適用于所有輸出端口，I/Q 相位可調 | HB-L2AFAS513 | L-Band | PMF | PMF | PMF |
7 | 90 度光學混合，C+L 波段，輸入端口（信號和低頻）采用 SMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-L0AFAS094 | C+L-Band | SMF | SMF | SMF |
8 | 90 度光學混合，C+L 波段，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-L1AFAS094 | C+L-Band | SMF | SMF | SMF |
9 | 90 度光學混合，C+L 波段，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 PMF，I/Q 相位可調 | HB-L0AFAP095 | C+L-Band | PMF | PMF | PMF |
10 | 90 度光學混合，O 波段 (1310+/-20nm)，輸入端口（信號和低頻）采用 SMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-Q2AFAS531 | 1310+/-20 | SMF | SMF | SMF |
11 | 90 度光學混合，O 波段 (1310+/-20nm)，輸入端口（信號和低頻）采用 PMF，所有輸出端口采用 SMF，I/Q 相位可調 | HB-Q2AFAS532 | 1310+/-20 | PMF | PMF | SMF |
12 | 90 度光學混合，O 波段 (1310+/-20nm)，輸入端口 (信號和低頻) 為 PMF，所有輸出端口為 PMF，I/Q 相位可調 | HB-Q2AFAS533 | 1310+/-20 | PMF | PMF | PMF |
表5.5 零件編號與光纖類型
