貨號 | 操作 | 名稱 | 描述 | 操作功率 | 頻率范圍 | ||
---|---|---|---|---|---|---|---|
![]() |
A80150052 | 532nm超快光開關 Shutter [PDF] | 損傷閾值 5W;最大入射光束直徑 10mm;開關頻率范圍 0-1KHz | 5W | 0-1KHz |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|---|---|---|---|---|
![]() |
532nm超快光開關 Shutter [PDF] |
A80150052
|
損傷閾值 5W;最大入射光束直徑 10mm;開關頻率范圍 0-1KHz |
操作功率: 5W 頻率范圍: 0-1KHz |
聯系客服或
提交詢價單 |
超快電動激光快門具有獨te的設計,包含超快電磁掃描器,可以獲得低于0.2ms的快門時間。這種設計不僅可以獲得快速切換,還具有平滑和無震動的性能。系統包括:電動快門、控制器、電源、連接線纜。
● 電動超快激光快門特點
● 切換時間超快,小于0.2ms
● 功率閾值高,高達15W
● 通過RS232接口控制
● 激光切割
● 激光鉆孔
● 激光雕刻
● 激光手術系統
型號 | 10FBS-5-10 | 10FBS-5-30 | 10FBS-15-10 | 10FBS-15-30 |
損傷閾值 | 5W | 15W | ||
最大入射光束直徑 | 10 mm* | 30mm | 10 mm | 30mm |
激光能量 | up to 0.3 mkJ in 10 ps pulses @1064nm | |||
最大激光功率 | 200W | |||
波長 | 355, 532, 800, 1064, 10600 nm | |||
偏振 | 無限制 | |||
開關頻率范圍 | 0-1kHz** | |||
開關時間 (關—開) | >0.2 ms/1 ms** | |||
典型開關時間(開—開) | >0.5ms/2ms** | |||
通過RS232端口進行控制 | Yes | |||
通過USB端口進行控制 | Yes | |||
外部信號(0-5V)發生器控制 | Yes | |||
內部信號(0-5V)發生器控制 | Yes | |||
手動控制 | Yes | |||
手動開關 | Yes | |||
快門位置指示 | LED紅色-“打開”,綠色-“關閉” | |||
快門尺寸 | 200*40*60mm | |||
電子箱 | 145*215*86mm | |||
電力消耗 | 100/220V, 30W |
*可選擇高達30mm
**取決于光束直徑
可定制:
激光功率 - 可有5w和15W激光功率快門定做.
入射光束的孔徑(IA)– 取決于您的需要,請從10mm IA和30mm IA模型中選擇。
激光波長 – 每個超快速電動激光快門都用于某些特定波長。
訂購時,請從下列標準范圍內選擇標明想要的波長值: 355nm, 532nm, 800nm, 1064nm, 10600nm.

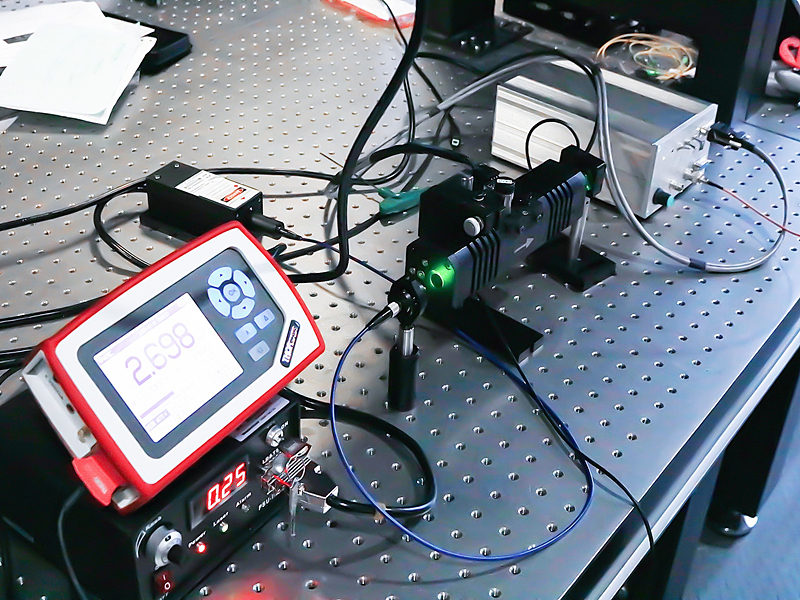

實驗操作:
由信號發生器給外部信號操作步驟如下:
1、用線纜連接激光快門和控制器,控制器插入電源,并打開。
2、打開532nm的激光器,激光器發出的光經過激光快門,在另一端用功率計接收,看功率的變化。

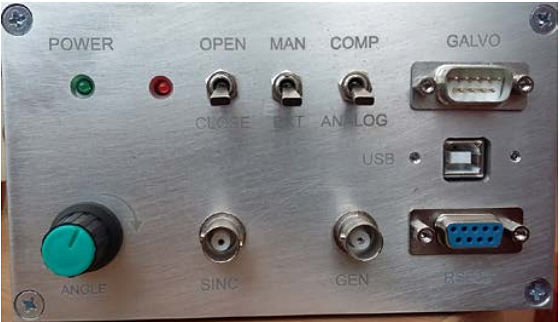

3、控制器開關分別打到“OPEN”,“EXT”,“ANALOG”端,用BNC線連接“GEN”端口和信號發生器,信號發生器給脈沖信號,頻率范圍可以輸入0-1KHz,高電平為5v ,低電平為2V,打開信號發生器。
4、通過旋轉控制器面板上的電位器旋鈕我們可以在功率計上看到,功率逐漸變化。(順時針,功率減小,逆時針,功率增大)
