揮發性有機物,常用VOCs表示,它是Volatile Organic Compounds通常分為非甲烷碳?xì)浠衔铮ê?jiǎn)稱NMHCs)、含氧有機化合物、鹵代烴、含氮有機化合物、含硫有機化合物等幾大類。
按化學結構,VOC可分為烷烴(直鏈烷烴和環烷烴)、烯烴、炔烴、苯系物、醇類、醛類、醚類、酮類、酸類、酯類、鹵代烴及其他,共12類物種。 VOC的主要成分有:烴類、鹵代烴,它包括:苯系物、有機氯化物、氟里昂系列、有機酮、胺、醇、醚、酯、酸和石油烴化合物等。
HOT T2SL VOCs冷卻紅外探測器是一種長壽命冷卻探測器,包括T2SL和HOT技術。與普通冷卻探測器相比,T2SL HOT冷卻壽命可延長幾乎兩倍。但探測器的售價可以降低。

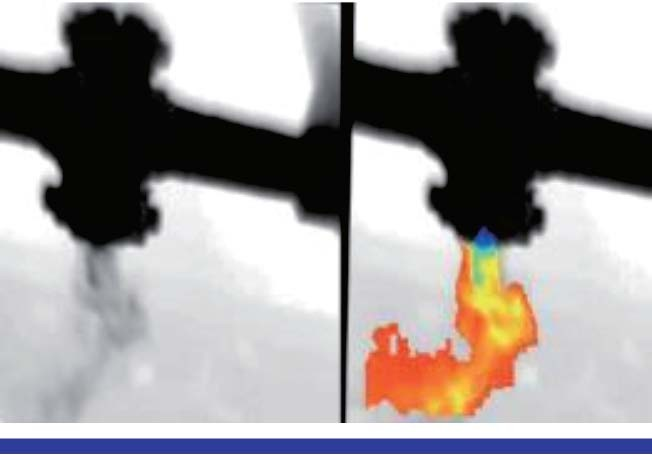

(HOT:高工作溫度,MWIR:短波紅外,T2SL:制冷型Ⅱ類超晶格),OGI是“Optical Gas Imaging”的縮寫,即光學氣體成像技術
超晶格材料是兩種不同組元以幾個納米到幾十個納米的薄層交替生長并保持嚴格周期性的多層膜,事實上就是特定形式的層狀精細復合材料。按形成它的異質結類型分為優秀類、第二類和第三類超晶格。
超晶格又分以下幾種1.組分超晶格,2.摻雜超晶格,3.多維超晶格,4.應變超晶格
長壽命OGI紅外探測器分為(SWaP)微型版本和標準版本
SWaP3是業內公認的紅外探測器發展趨勢,即更小尺寸、更輕重量、更低功耗、更低價格、更高性能。
革新性的HOT MWIR T2SL技術
高靈敏度,高性能
低功耗,小型<260g(微型版)
320x256分辨率,30μm像素間距(T3Mm-330H)
640X512分辨率,15μm像素間距(T6Mm-330H)
制冷機使用壽命兩年
技術參數規格 | ||||
版本 | 小型( SWaP )版本 | 標準版本 | ||
型號 | T3Mm-330H | T6Mm-330H | T3M-330H | T6M-330H |
分辨率 | 320X256 | 640X512 | 320X256 | 640X512 |
像素間距 | 30μm | 1 5μm | 30μm | 15μm |
光譜響應范圍 | 3.2μm -3.5μm | |||
穩態功耗 | ≤4w | ≤5w | ≤6w | ≤8w |
探測類型 | HOT MWIR T2SL (HOT:高工作溫度,MWIR:短波紅外,T2SL:制冷型Ⅱ類超晶格) | |||
NEDT(噪聲等效溫差) | ≤15mk | ≤20mk | ≤15mk | ≤20mk |
可操作性 | >99% | |||
冷卻方式 | 斯特林冷卻器 | |||
電源 | 12VDC/24VDC | |||
冷卻時間 | <5 min. | |||
重量 | < 260g | < 550g | ||
幀頻 | 50Hz | |||
F數 | F/1.2(配3.3μm 冷屏濾光片),其他F#也可用 | |||
尺寸 | 76x39x57.5mm | 137x70X60mm | ||
工作溫度 | -40- +60 ℃ | |||
存儲溫度 | -50- +70 ℃ |
電壓冷卻OGI探測器用電子板:
電子板選擇表 | ||||
代理板 | 顯示板 | 電源板 | ||
XB-A | XB-B | VB | PWB | TCQ-1 |
|
VOCs冷卻OGI探測器鏡頭
鏡頭的選擇表 | |||
| |||
參數指標 | 參數指標 | ||
焦距 | 35mm | 焦距 | 55mm |
光圈 | 1.2 | 光圈 | 2.0 |
水平視場 | 15.6° | 水平視場 | 10° |
垂直視場 | 12.5° | 垂直視場 | 7.5° |
波長范圍 | 3.0-3.6 μm | 波長范圍 | 3.0-5.0 μm |
對于其他氣體類型:
窄帶濾光片 | 典型的可檢測氣體類型 |
3.3μm | 甲烷丁烷,辛烷,二甲苯,苯,丙烯和其他vocs氣體 |
4.3μm | 二氧化碳(CO2)和其他氣體 |
4.6μm | 一氧化碳(CO)和其他氣體 |
6.1μm | 氮氧化物(NOx)和其他氣體 |
8.3μm | 氟烷、制冷劑和其他氣體 |
10.55μm | 六氟化硫(SF6)、氨(NH3)、溴甲烷和其他氣體 |
