NS系列1x4固態光纖光開關由三個1x2級聯光開關組成。 它通過將傳入的光信號重新定向到選定的輸出光纖來連接光通道。該產品的特性基于已獲得非機械結構（全晶體）設計，從而避免了機械部件的運動和采用有機材料的限制。該產品所具有的高可靠性，高響應速度和可連續切換等優點，可以滿足大部分光開關應用領域的需求。
● 固態，高速
● 超高可靠性
● 超低插入損耗
● 結構緊湊
● 光學保護
● 可配置操作
● 儀器儀表
NS系列1x2開關 | Min. 值 | 典型值 | Max. 值 | 單位 | |
工作波長(1) | 780 | 1650 | nm | ||
插入損耗(2) | 1260-1650nm | 0.6 | 1.0 | dB | |
960-1100nm | 0.8 | 1.3 | |||

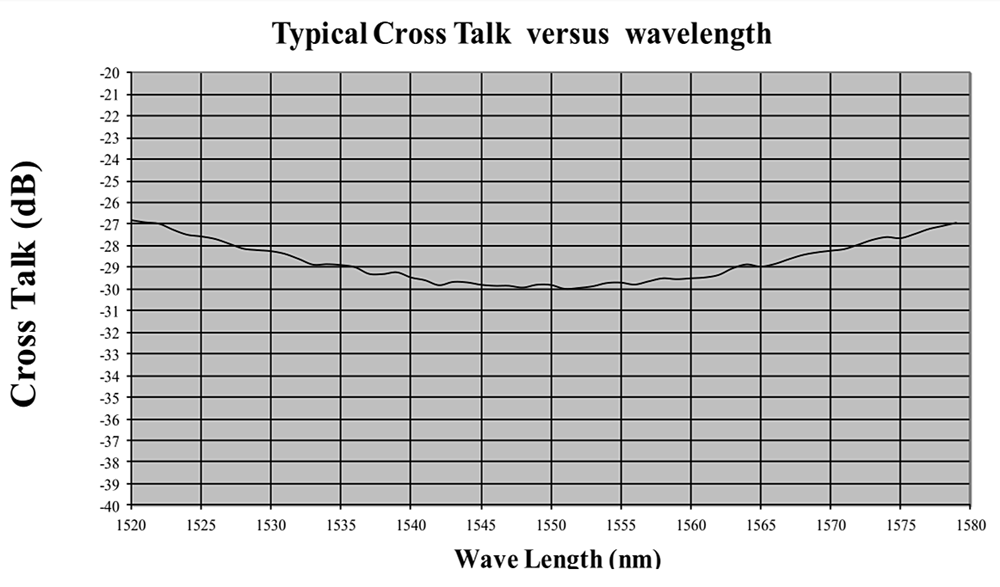

串擾（3） | 20 | 25 | 35 | dB | |
偏振相關損耗PDL（SMF光開關） | 0.15 | 0.3 | dB | ||
偏振模式色散PMD（SMF光開關） | 0.1 | 0.3 | ps | ||
ER (PMF光開關) | 18 | 25 | dB | ||
插入損耗溫度相關性 | 0.25 | 0.5 | dB | ||
回波損耗 | 45 | 50 | 60 | dB | |
響應時間（上升，下降） | 300 | ns | |||
光纖類型 | SMF-28, Panda PM, | ||||
驅動重復頻率 | 100kHz driver | DC | 100 | kHz | |
500kHz driver | DC | 500 | |||
光功率限制（4） | 普通電源開關 | 300 | mW | ||
大功率開關 | 5 | W | |||
操作溫度 | -5 | 70 | ℃ | ||
存儲溫度 | -40 | 85 | ℃ | ||
(1) 操作帶寬在1550nm處約為±25nm
(2) 不帶連接器測量，其他波長，可定制
(3) 串擾是在100kHz時測量的，可能會在高重復率下退化。
(4) 定義在1310nm/1550nm處。 對于較短的波長，處理功率可能會降低，請與我們聯系以獲得更多信息。

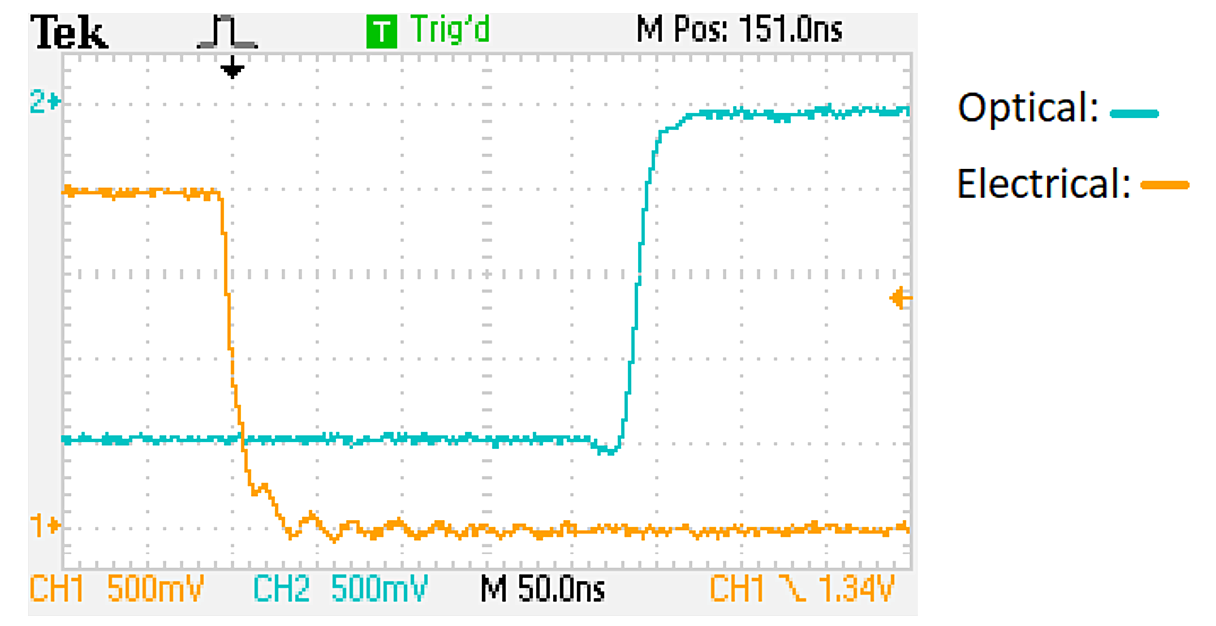

典型的速度響應測量
帶寬測量
光學驅動路徑
Optical Path | TTL Signal |
Port1→Port2 | L (＜0.8V) |
Port1→Port3 | H (＞3.8V) |
驅動選擇
Max. 重復頻率 | Part Number (P/N) |
100kHz | SWDR-11a261111 |
500kHz | SWDR-11a291111 |
□□□□ | 12 | □ | 1 | □ | □ | □ | □ | □ |
Type | Wavelength | Configuration | Package | Fiber Type | Fiber Cover | Fiber Length | Connector | |
NSSW =Normal power NHSW=2W NHHW=5W | 1X2=12 | 1060nm=1 L Band=2 1310nm=3 1410nm=4 1550nm=5 Specias=0 | Single stage=1 | Standard=1 Special=0 | SMF-28=1 HI1060=2 PM1550/250=5 Special=0
| Bare fiber=1 900um tube=3 Special=0
| 0.25m=1 0.5m=2 1.0m=3 Special=0
| None=1 FC/PC=2 FC/APC= 3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 LC/APC=9 Special=0 |
