存儲溫度

由于運輸包裝中使用了泡沫，因此存儲溫度限制在 70°C。

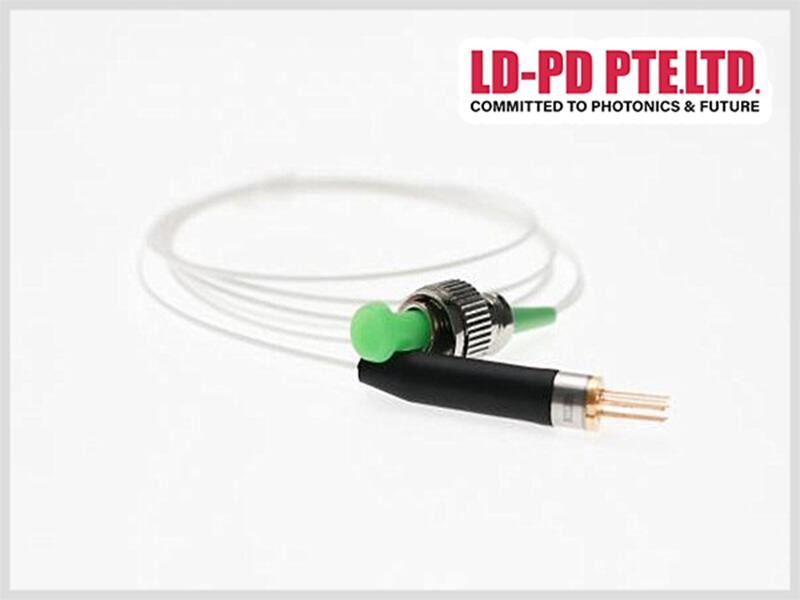

尾纖 TO 在沒有包裝的情況下可承受 85°C 的高溫

T_stg

-20  to  +70

°C

工作外殼溫度

T_c

-5  to  +70

°C

引腳 2 和引腳 6 之間的Max.  VCSEL 偏置電流的jue對值

|I_{bias_max} |

|25|

mA

引腳 2 和引腳 6 之間的Max.  VCSEL 驅動電壓的jue對值

|V_{ld_max} |

|3|

V

引腳 3 和引腳 6 之間的Max.

|V_{tune_max} |

See test sheet

 V

波長調諧電壓的jue對值

T_sld

350 (10 sec.)

°C

TEC 工作溫度

T_op

通常，大約 25°C - 請參閱測試表了解更多信息

°C

引腳 2 和引腳 6 之間的工作 VCSEL 偏置電流的jue對值

|I_op |

通常，大約 |18| mA - 請參閱測試表了解更多信息

mA

達到起始波長的調諧電壓的jue對值

|V_t@λ_start |

通常，大約 0V - 請參閱測試表了解更多信息

V

達到截止波長的調諧電壓的jue對值

|V_t@λ_stop |

通常，大約 |18|V - 參見測試表

V

Min

Typical

Max

起始波長 @T_op 和 I_op

理想情況下，起始波長在 0V 調諧電壓下實現。但是，這并不能保證，并且可能因部件而異。

0V 波長可以大于起始波長?？梢栽诓少?gòu)訂單中指出所需的起始波長。

λ_start

1529

1579

nm

保證直流調諧范圍 Min. 保證調諧范圍由訂購信息部分給出的型號指出。

8 nm: BW10-1550-T-PxFA

10 nm: BW10-1550-T10-PxFA

12 nm: BW10-1550-T12-PxFA

14 nm: BW10-1550-T14-PxFA

16 nm: BW10-1550-T16-PxFA

GTR

8

nm

10

12

14

16

終止波長 @T_op 和 I_op

終止波長是通過在引腳 3 上施加低于引腳 6 電位的電壓來實現的。

實現終止波長的調諧電壓用符號 VTStop 表示

λ_stop

λ_start-GTR

 nm

光輸出峰值功率@25o C TEC 溫度和 Iop 超過保證調諧范圍

 P

 0.4

 2

 mW

工作 TEC 溫度范圍

用戶可以在此溫度范圍內操作激光器。參數僅在z高 TEC 溫度下（通常為 25°C）才有保證。

如果在低于或高于z高溫度的溫度下操作，功率可能會有所不同，并且波長范圍也會發生變化。

 T_TEC

5

Top

35

°C

閾值電流的jue對值

|I_th |

|7|

mA

激光驅動電壓的jue對值

|V_ld |

0

|1.5|

|2.5|

V

電阻

在引腳 2 和 6 之間測量

R_S

50

Ω

Max. 機械調諧響應 我們保證用戶可以以至少 10kHz（正弦驅動信號）或更高的頻率掃描激光波長

 f_max

 10

 -

 kHz

邊模抑制比

SMSR

30

40

dB

PM 光纖版本 (BW10-1550-T-PPFA) 的偏振消光比

PER

20

dB

Linewidth (-3 dB FWHM), CW I_bias=I_op,V_Tune=0V

σ

300

MHz

相對強度噪聲

RIN

-128

dB/Hz

調諧電流jue對值

|I_tune |

0

-

100

μA

TEC 電壓

V_TEC

0.35

0.9

V

TEC 電流

I_TEC

0.05

0.5

A

溫度調諧系數

如果 TEC 溫度增加 1K，波長通常會增加 0.2nm

0.2

nm/K

電流調諧系數

如果激光電流增加 1mA，波長通常會增加 0.4nm

 0.4

nm/mA

Min

Typical

Max

設計建議偏置電流（陽極接地激光驅動器）

此值是電路設計考慮的指示，

我們建議使用能夠驅動激光器達到給定電流的電路。

請注意，每個單獨部件的推薦偏置可能較低，并在測試報告中給出。

I_bias

30

mA

設計建議調諧電壓

請注意，調諧電壓的符號和Min. 值取決于所使用的激光驅動器。

這里我們推薦并假設陽極接地的激光驅動器。

當使用其他配置時，用戶必須確保引腳 VT- 處的電位必須等于或低于 VT+ 處的電位。

V_t

-30

0

V

設計建議 TEC 溫度范圍

T_TEC

5

35

°C

設計建議 TEC 電壓

V_TEC

0.9

V

設計建議 TEC 電流

I_TEC

0.5

A

標準 8 nm 調諧范圍版本：BW10-1550-T-PyFA

擴展調諧范圍版本：BW10-1550-T1x-PyFA

請指出參數

描述

值

x

Tuning Range

0

10 nm tuning rage

2

12 nm tuning rage

4

14 nm tuning rage

6

16 nm tuning rage

y

Fiber Type

S

1.5m 900μm SMF28 光纖和 FC/APC 連接器

P

1.5m 900μm PM1550 保偏 PANDA 光纖。窄鍵 FC/APC 連接器和輸出信號與慢軸對齊。

請?jiān)诓少?gòu)訂單中指出起始波長。目前有少量 12nm、14nm 和 16nm 版本，起始波長約為 1537nm。
