德國Innolume公司提供廣泛的高功率空間單模激光二極管產品組合，適用于780nm至1340nm范圍內的任何波長。 可選TO-9（9mm）的自由空間光輸出封裝，也可選標準14引腳蝶形封裝尾纖輸出（單模尾纖，保偏尾纖均可選）。 保偏尾纖（PM）輸出的激光二極管模偏振消光比（PER）通常>18dB。 這些光纖耦合激光二極管可以被配置為以CW（高達600mW）或脈沖模式操作，且可選配用于光譜穩定的光纖布拉格光柵（FBG）版本。脈沖激光二極管專為種子源應用而設計，具有高達1.2W的低噪聲峰值光功率，加寬的光譜可抑制高功率光纖激光器中的受激布里淵散射（SBS）。 每個激光二極管產品線都通過了認證程序，以證明高可靠性。所有提供的激光器都通過了單獨的篩選程序，并附有詳細的出廠檢驗報告。
特征：
300 mW峰值功率
50 ps脈沖持續時間（FWHM）
可選：RF連接器（SMB）
可選：阻抗匹配（50 歐姆）
應用：
光纖激光播種
設備校準
測試操作條件 | |||||
參數 | 符號 | Min. | Typ. | Max. | 單位 |
脈沖電流幅度 | Iamp | 600 | mA | ||
直流電流（通過Bias-T） | IDC | 3 | mA | ||
脈沖電流持續時間（FWHM） | τel | 350 | ps | ||
脈沖重復率 | F | 1 | 250 | MHz | |
芯片溫度 | Top | 15 | 25 | 40 | ℃ |
光脈沖 測試條件：@operating point，Tcase=25°C。 | |||||
參數 | 符號 | Min. | Typ. | Max. | 單位 |
峰值功率 | Ppeak | 250 | 300 | mW | |
脈沖持續時間（FWHM） | τ | 50 | 60 | ps | |
中心波長 | λ | 1028 | 1080 | nm | |
波長容差 | λt | 1 | nm | ||
頻譜寬度（-10dB） | Δλ-10dB | 0.1 | 0.150 | 0.2 | nm |
波長熱系數 | Δλ/ΔT | 90 | 110 | pm/℃ | |
jue對Max. 額定值 | |||
參數 | Min. | Max. | 單位 |
LD正向電流（CW） | 250 | mA | |
LD正向電流（脈沖，2%占空比） (Pulse, 2% duty cycle) | 2 | A | |
激光二極管反向電壓 | 1 | V | |
TEC電流 | 3 | A | |
TEC電壓 | 4 | V | |
儲存溫度范圍（原始密封包裝中） | 5 | 80 | °C |
引線焊接溫度（Max. 5秒） | 250 | °C | |
外殼工作溫度范圍 | 10 | 50 | °C |
典型性能僅供參考
測試條件: @ operating point， Tcase=25°C.

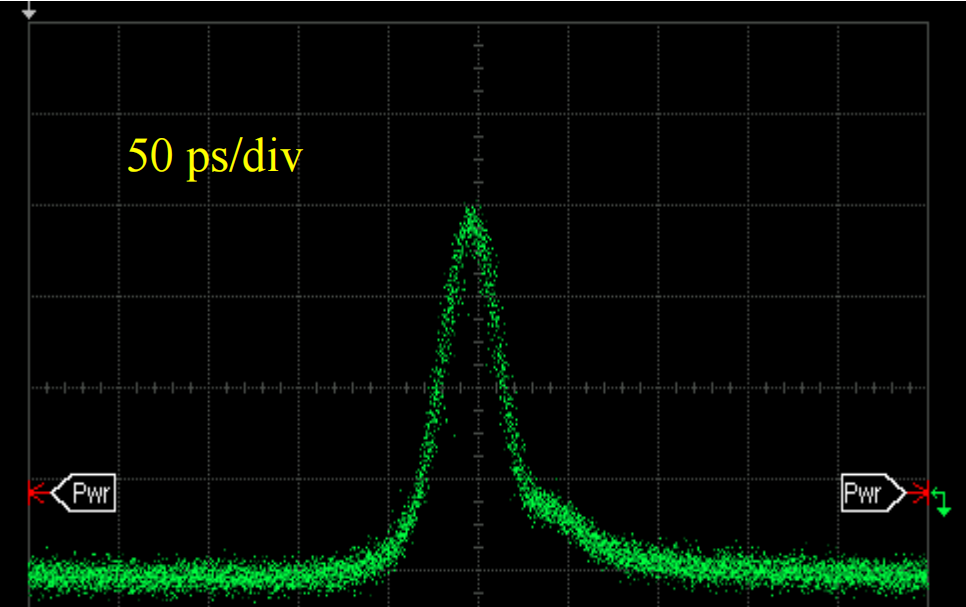

脈沖形狀
射頻模塊、AVN-4-C-M-PN脈沖發生器；由分裂光信號觸發；50ps/div

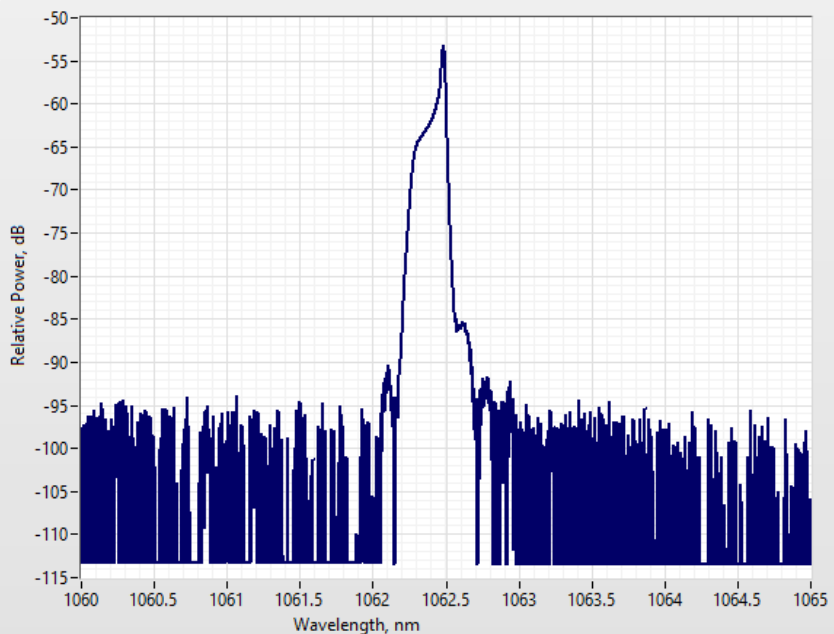

激光光譜
10pm分辨率
熱敏電阻規格 | 光纖規格 | ||||||
參數 | 值 | 單位 | 參數 | HI1060 | PM980 | 單位 | |
熱敏電阻類型 | NTC | 數值孔徑 (Typical) | 0.14 | 0.12 | - | ||
阻抗@25°C | 10 ± 0.1 | kOhm | 截止波長 | 920±50 | 900±70 | nm | |
Beta 0-50°C | 3375 | K | 模場直徑 (@1060nm) | 6.2±0.3 | 6.6±0.3 | μm | |
| 包層直徑 | 125±1 | 125±1 | μm | |||
芯層到包層的偏移 Core-to-cladding offset | ≤0.5 | ≤0.5 | μm | ||||
光纖長度 | 1.0 ± 0.1 | 1.0 ± 0.1 | m | ||||
連接器 | FC/APC (窄鍵) | ||||||
慢軸對準 | |||||||

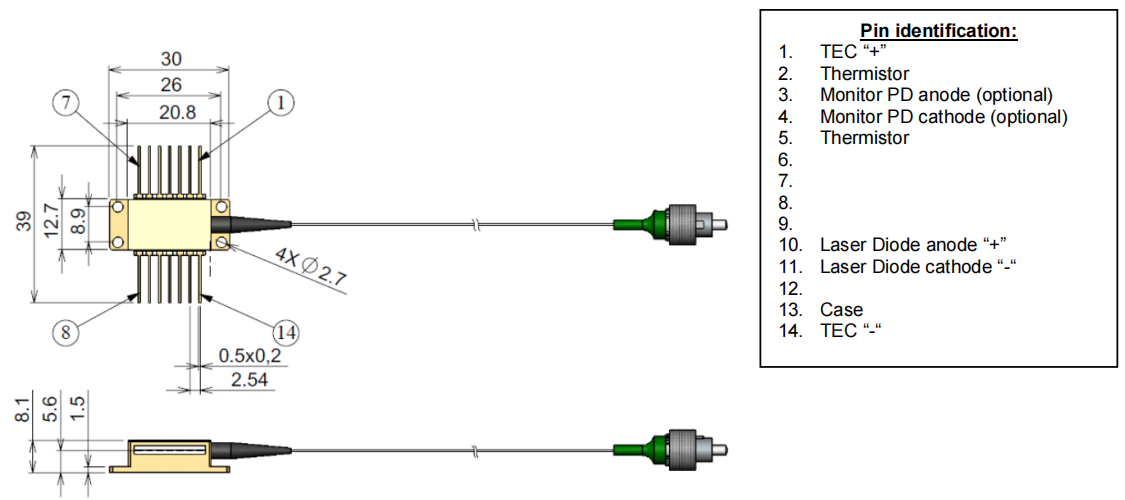

14針二極管尺寸（所有尺寸均以mm為單位）

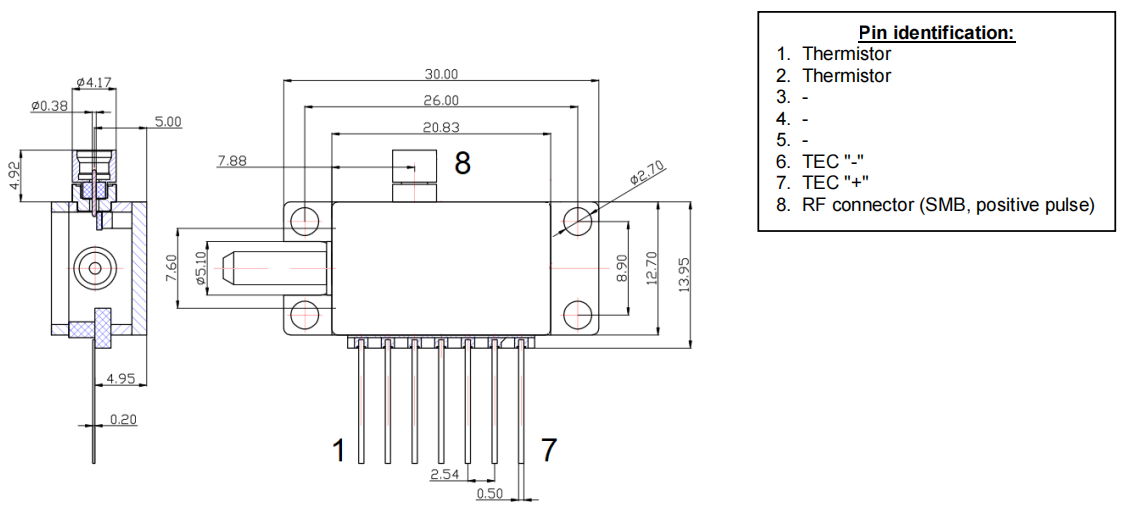

帶RF連接器的尺寸（所有尺寸均以mm為單位）
型號示例
DFB-1064-PM-300-GS -> 300mW脈沖功率 @1064nm, PM-980 fiber
DFB-1064-HI-300-GS -> 300mW脈沖功率 @1064nm, HI-1060 fiber
DFB-1030-PM-300-GS-RF -> 300mW脈沖功率 @1030nm, PM-980 fiber, 帶RF連接器
相關型號
| 型號 | 峰值波長范圍3 | 輸出脈沖功率4 | 脈沖持續時間 | 光譜寬度4 (-10dB) | 波長溫度可調性 | 工作電流 |
|---|---|---|---|---|---|---|
| nm | mW | nm | pm/K | mA | ||
| DFB-10XX-YY-300-GS | 1027 – 1080 | 300 | 50 ps | 0.150 | 90 | 600 |
| OP-10XX-YY-300-GS 5 | 1027 – 1080 | 300 | 60 ps | 0.150 | 90 | 600 |
| OP-10XX-YY-300-ns 5 | 1027 – 1080 | 300 | 1-10 ns | 0.150 | 90 | 1000 |
3–該范圍內的任何波長都可用，公差為±1nm
4–在增益切換模式下
5–皮秒（增益切換）和納秒激光二極管驅動器可與激光器一起訂購或單獨訂購
該設備發出的光是不可見的，可能對人眼有害。設備運行時，避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值只能在短時間內應用于激光二極管。長時間暴露于Max. 額定值或暴露于一個以上的Max. 額定值可能會導致設備損壞或影響其可靠性。在超出Max. 額定值的情況下操作激光二極管可能會導致設備故障或安全隱患。
必須使用與部件一起使用的電源，以確保不會超過Max. 正向電流。
需要為散熱器上的激光二極管提供適當?shù)纳崞鳌＜す舛O管必須用4個螺釘（以X型方式擰緊，初始扭矩設置為0.075Nm，最終X型螺栓擰緊至0.15Nm）或夾具安裝在散熱器上。散熱器表面平整度的偏差必須小于0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)彳洸牧献鳛闊峤涌?。不希望使用熱潤滑脂?/p>
避免激光二極管的背反射。它可能會在頻譜和功率穩定性方面對設備性能產生影響。它還可能導致致命的激光二極管端面損壞。強烈建議使用光學隔離器來阻擋背反射。不要拉動光纖。不要彎曲半徑小于3 cm的光纖。
只能使用干凈的光纖連接器操作激光模塊。必要時，定期檢查并清潔接頭。要清潔連接器，只能使用與潔凈室兼容的紙巾，將一些異丙醇放在上面并仔細清潔連接器的端面，或使用專用的光纖清潔工具。僅在關閉激光電流的情況下進行清潔。
靜電放電可能導致設備故障。采取必要的預防措施防止ESD。
