筱曉光子的低沉本耦合器具有固有的性能優勢，因?yàn)椴▽?dǎo)芯沒有變形或逐漸變細。這些器件具有低損耗和后向反射。而且，較短的相互作用長度（1-2毫米）允許實現小型設備封裝。該界面基本上在相同的二氧化硅表面之間的光學接觸中消失。沒有中間材料會隨年齡或環境影響而改變其折射率或厚度。耦合器的光學性能好象纖維是熔融的，并且在溫度變化的情況下非常穩定。，在玻璃基板塊中對纖維進行側面拋光，以去除纖芯一側的包層材料，而不會扭曲纖芯區域。對于PM纖維，只剩下一個應力構件。將兩根拋光的光纖以其偏振軸對齊的方式進行光學接觸，并通過the逝波相互作用實現纖芯之間的耦合。基板塊的精確加載可確保纖維在很寬的溫度范圍內保持低應力接觸。
● 低損耗和背反射
● 高隔離度
● 比值隨溫度變化小
● 緊湊的包裝
● 標準保偏（PM）光纖
● 具有PM或SM輸出的低比率絲錐
● 帶寬是耦合比的函數
● 在慢軸和快軸上操作
● 信號的保偏多路復用
● 極化管理
● 光纖放大器
● 功率監控
● 相干通信
● 光纖陀螺
參數 | 單位 | 值 | ||
結構 | 1x4 | 1x8 | 1x16 | |
工作波長 | nm | 1310/1550 | ||
帶寬 | nm | ± 30 | ||
插入損耗 | dB | ≤ 7.8; Typ. 7.3 | ≤ 11.3; Typ. 10.8 | ≤ 14.8; Typ. 14.3 |
波長獨立損耗 | dB | ≤ 0.5, Typ. 0.3 | ≤ 0.7 | |
各通道損耗差異性 | dB | ≤ 0.8 | ≤ 1.0 | |
回波損耗 (PC connector type) | dB | ≥ 45 | ||
方向性 | dB | ≥ 50 | ≥45 | |
消光比 | dB | ≥20 | ≥ 20 | |
光纖類型 | PM Panda Fiber | |||
封裝尺寸 | mm | 80 x 20 x8 | 160 x 160 x 10 | 160 x 160 x 10 |
備注：對于沒有連接器的設備，IL將降低0.3dB，RL將增加5dB， ER增加2dB。 連接器與PM光纖的慢軸對齊

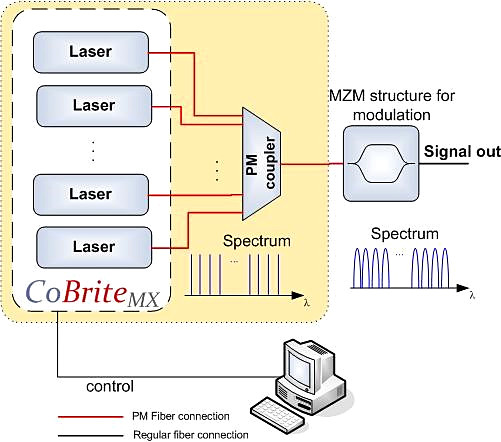

典型應用結構
MPPC | 波長 | 結構 | 等級 | 封裝 | 光纖 | 尾纖 | 長度 | 接頭 |
4=1550nm | 14=1×4 18=1×8 | P=Premium | I=M6 | E=Panda Fiber | M=900μm loose tube | 0=0.5m | 0=None |
注意：1.可以定制種子波長；2.參數可以根據客戶
