Z010運動臺
特點
音圈電機設計提供更高動態表現
多個可調節配重選項
高剛性,交叉滾柱導軌
導向精度高,精準定位
技術參數
型號 | Z010 |
行程 | 10mm |
運動分辨率 *1 | 20nm |
裝載質量 *3 | 1-4.4kg |
最大加速度 *2 | 1g |
最大速度 *2 | 100mm/s |
精度 | 1.0μm |
重復定位精度(3σ) | 0.5μm |
直線度 | 2μm |
*1 針對不同的控制器、驅動器、環境振動和結構的系統設計,可實現不同的運動分辨率。
*2 針對不同承載重量、控制器、驅動器的系統設計,可實現不同的速度和加速度。
*3 裝載質量范圍根據配重彈簧選擇。
*4 歡迎與工程師團隊交流具體裝載質量等參數要求,優化高精密運動平臺設計。
型號示例
Z010-AA-CB10-C01
系列 | 行程 | 光柵尺類型 | 編碼器輸出 | 電纜輸出 |
Z | 010: 10 | AA: Sin/Cos | CBxx: 參考平衡彈簧選擇指南 | C01: 1m Cable |

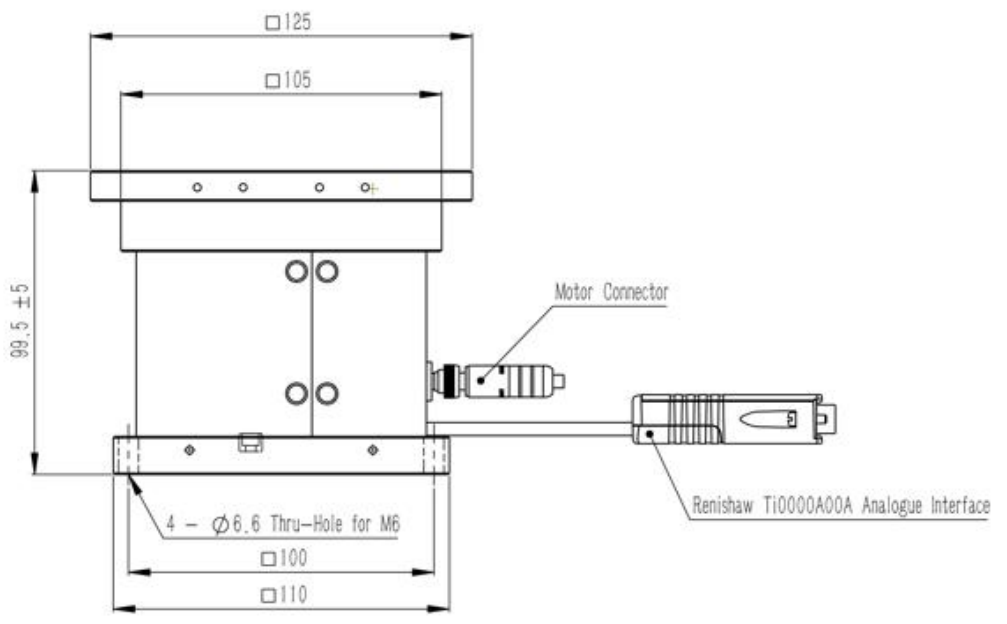

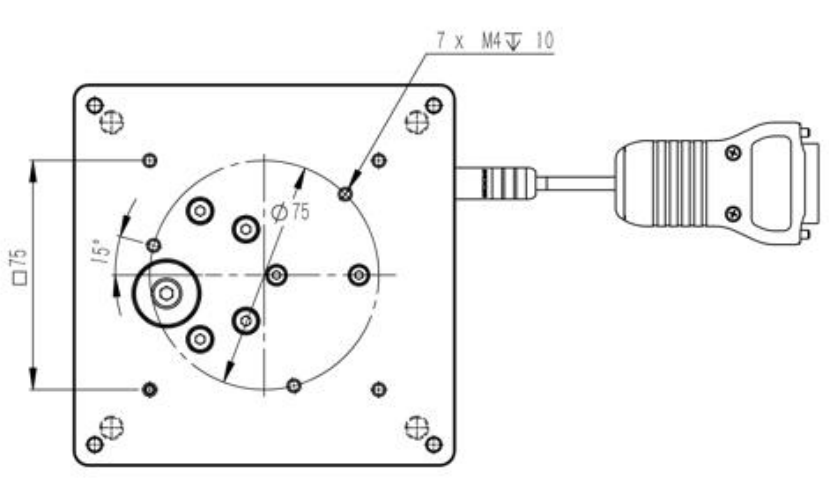

尺寸圖
