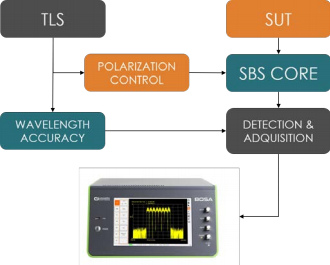

BOSA 的名稱來源于Brillouin +OSA，Aragon Photonics全光技術利用受激布里淵散射（SBS）作為非線性光學效應，產生極窄的過濾效果。 通過使用外腔可調諧激光源 (TLS) 泵浦 SBS，濾光片沿感興趣的光譜區域掃過，從而提供高分辨率光譜。 與無源濾波相比，SBS 增益增強了測量的動態范圍，SBS 施加的閾值消除了在外差式 OSA 中產生測量偽影的本地振蕩器邊模和線形的所有寄生效應，提供了可用的zui高無寄生動態范圍測量。
BOSA 不一樣的高分辨率和高動態范圍的結合為光學領域帶來了新的測量范圍。 BOSA 以詳細和精確的方式揭示信號的光譜，可以直接測量激光器和調制信號的性能參數。
基于我們的核心 SBS 技術，我們還開發了不一樣的測量解決方案，用于表征光譜的偏振和相位，為任何 HR-OSA 中可用的光信號提供最完整的表征。
Aragon Photonics提供了不同型號的BOSA。有或沒有內部可調諧激光源（TLS），甚至在一個盒子里有兩個內部TLS，都可以獲得高分辨率光譜分析儀的重要產品組合。覆蓋范圍包括O、S、C和L波段。
高分辨率 (10 MHz / 0.08 pm) 和純光學窄濾波器輪廓
市場上優秀的精度(0 .5 pm)
大動態范圍 (>80 dB)，無偽影 Max. 可靠性0 dB)
不一樣的光譜分辨偏振測量
獲得**的光學相位譜測量：線性調頻測量、眼圖、星座…
集成可調諧激光和元件分析儀以實現Max. 的多功能性
波長范圍：O、S、C、L 波段
脈沖激光器和頻率梳
100G/400G 收發器測試
高級調制格式：OFDM，s: OFDM, Nyquist, QAM, DP-QPSK…
啁啾效應分析
網絡分析: DWDM, Flexigrid, OSNR

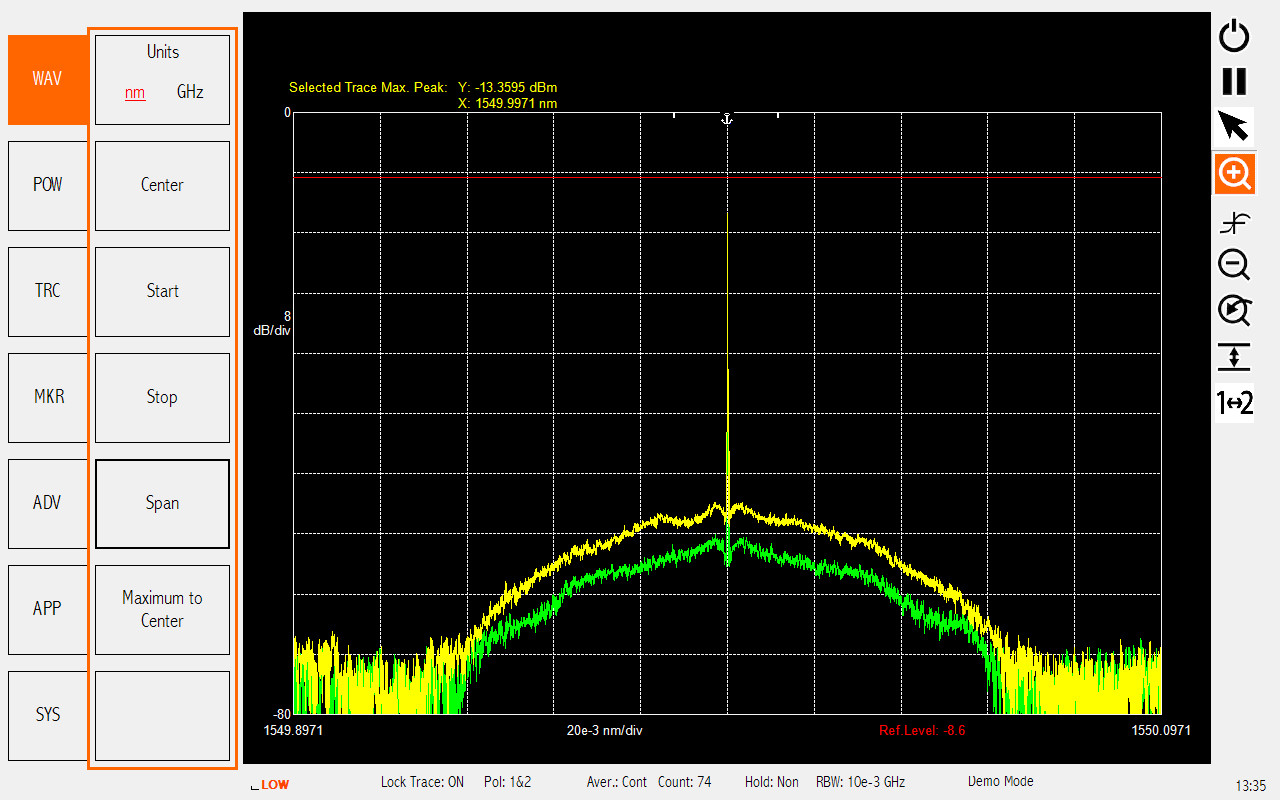

軟件特點
BOSA 包括一些軟件應用程序，允許用戶執行他們的典型需求，以更輕松地實現測量自動化
易于自動化，允許您使用SCPI 命令通過GPIB 或以太網遠程控制您的BOSA。

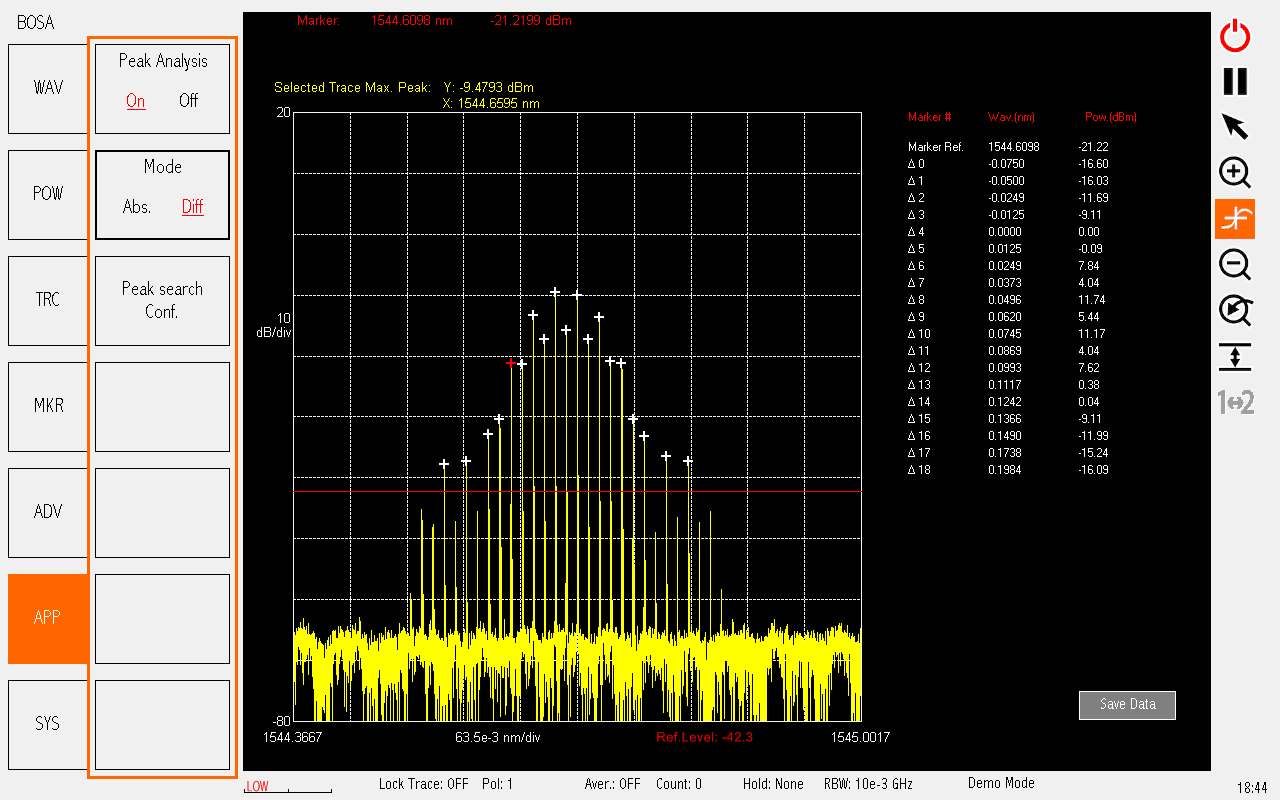

峰值分析功能，允許您在用戶定義的閾值范圍內識別出現在光譜軌跡中的所有Max. 值或Min. 值。這使您可以在一秒鐘內表征梳狀或環形諧振器并將數據導出到 csv 文件中。

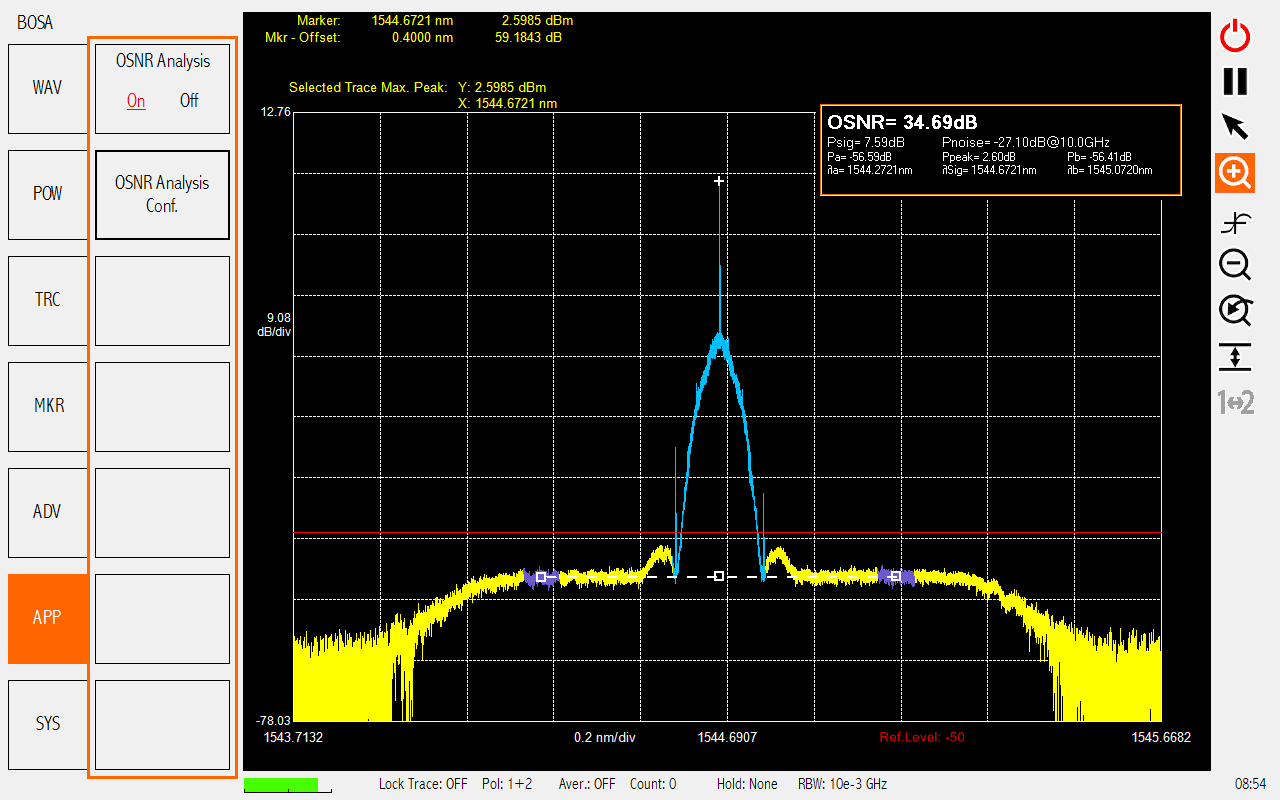

OSNR 測量應用程序，通過使用傳統方法配置信號和噪聲的寬度，其中噪聲的功率密度在 0.1 nm 或用戶定義的帶寬上積分，允許多個通道間隔的可能性，以自動獲得 OSNR 值

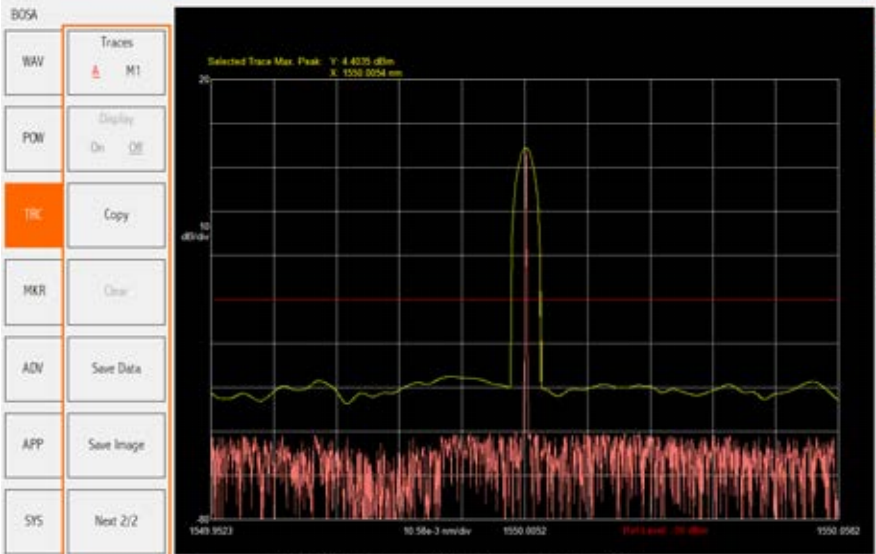

跡線鎖定，使用自動或用戶定義的頻譜部分作為參考來鎖定跡線并獲得最準確的平均結果
雙通道偏振測量，允許同時查看信號的獨立正交偏振分量，從而可視化其偏振相關性。
可變分辨率，盡管 BOSA 分辨率固定為 10 MHz，這使您可以通過根據用戶定義的分辨率帶寬應用軟件過濾，更輕松地獲得與舊 OSA 相比較的結果 .
自動校準 BOSA 具有內部jue對和相對波長校準器，可供用戶檢查。
附加升級
選項-10. 可調諧激光輸出

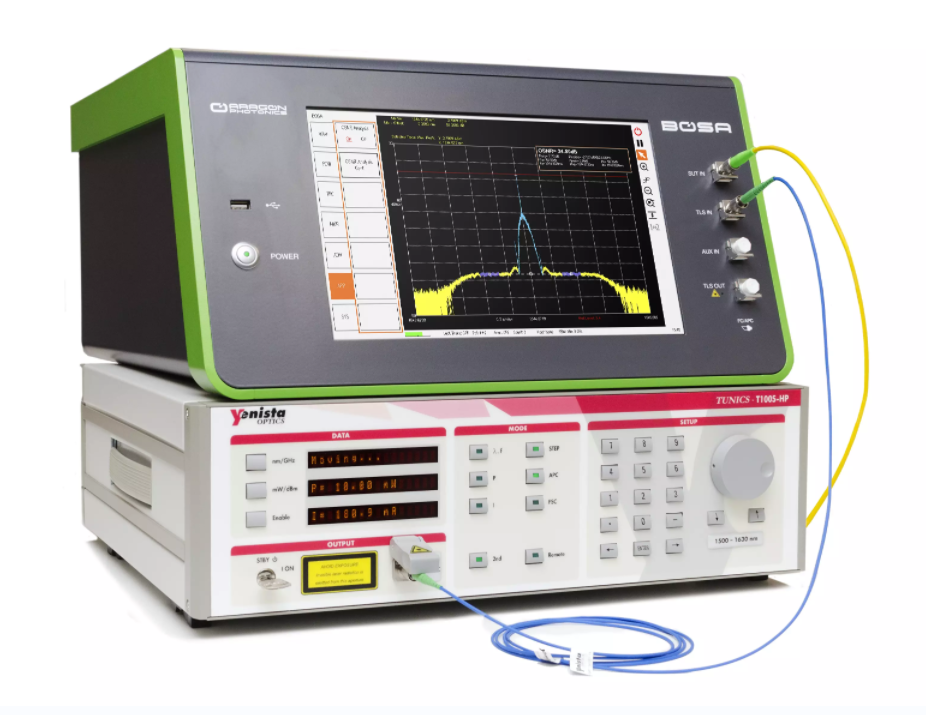

該選項提供對 BOSA 中包含的內部可調諧激光源的訪問，以便它可用于其他應用。
? 高精度和掃描可重復性 .
? 輸出功率>0 dBm .
? 同步觸發系統 .

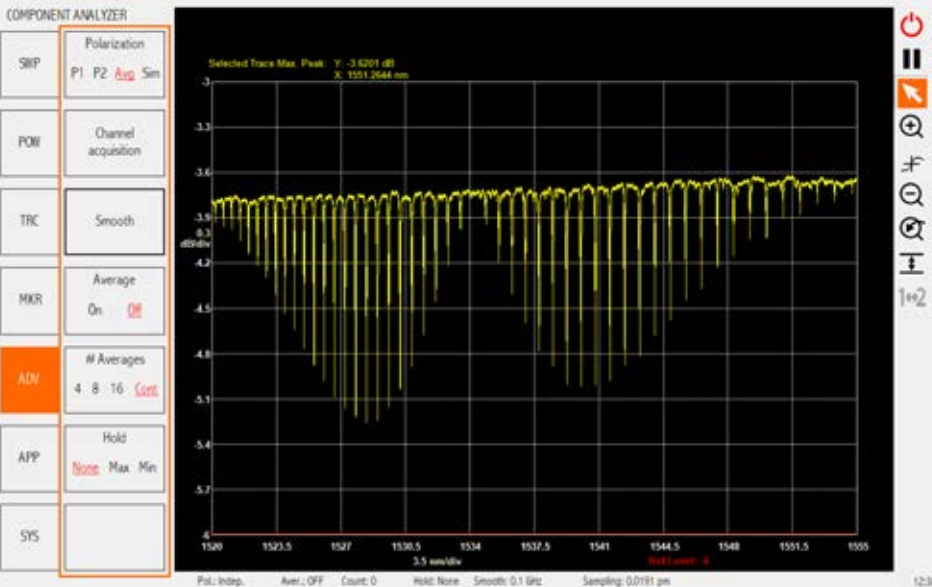

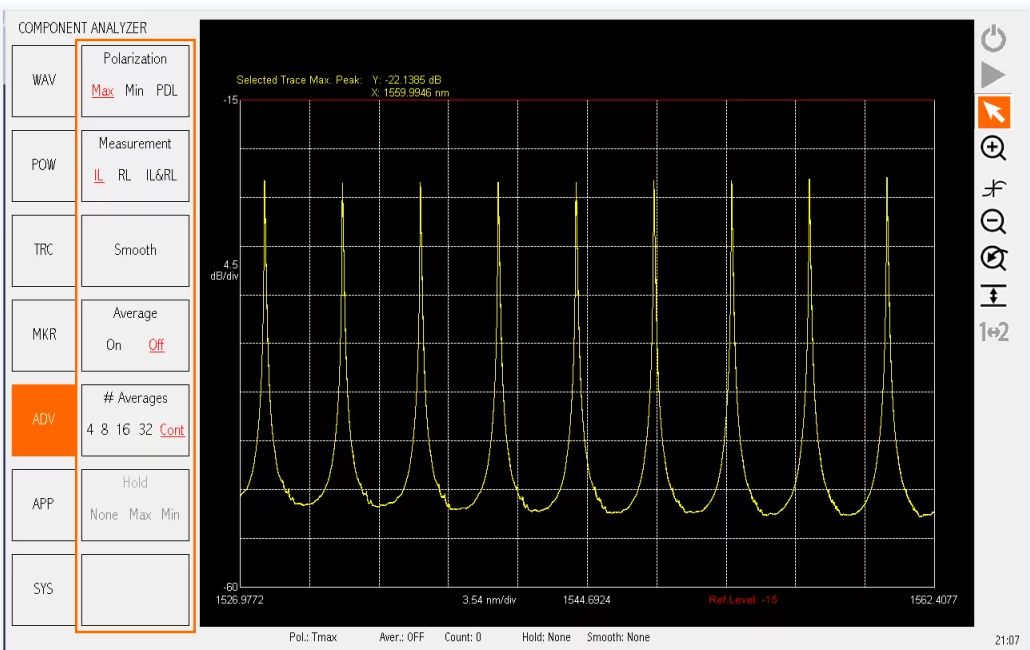

選項-20. 成分分析器
該選項通過包括與 TLS 掃描同步的高動態范圍測量端口，將您的 BOSA 變成無源元件分析儀
借助 10 MHz 的分辨率，連接無源光學設備以詳細和
精確地測量無源光學設備的插入損耗 (IL) 和回波損耗
(RL) 的光譜曲線 .
? 插入和回波損耗
? 偏振相關損耗（選項）
? 100 nm/s 掃描速度
? FBGs, PICs,芯片、諧振器
組件分析儀的一個演變是新的選項 21，它具有zui高的性能，與 9 月 21 日發布的新高清組件分析儀 (HDCA) 產品相同。
BOSA 500 | BOSA 400 /100 | BOSA lite | |
測量范圍 | O+C+L, O+S+C+L | C, C+L, S+C+L, O | C, C+L |
性能 | |||
光學分辨率 | 10 MHz @1550 nm 10 MHz @1310 nm | 20 MHz @1550 nm | |
波長范圍 | 1265- 1345 nm, 1525- 1615 nm (O+C+L) 1265- 1345 nm, 1480- 1615 nm (O+S+C+L) | 1525- 1565 nm (C) 1525- 1615 nm (C+L) 1480- 1615 nm (S+C+L) 1265- 1345 nm (O) | 1525- 1565 nm (C) 1525- 1605 nm (C+L) |
波長精度 | ±0 .5 pm (C, C+L, S+C+L) ±1 .0 pm (O) | ±2 .0 pm | |
無雜散動態范圍 | >80 dB | ||
近距離動態范圍 | >40 dB @ ±0 .2 pm >60 dB @ ±0 .4 pm | >40 dB @ ±0 .8 pm >60 dB @ ±2 .0 pm | |
校準輸入功率范圍 | +13 to -70 dBm | ||
Max. 安全總輸入功率 | +20 dBm | ||
靈敏度 | -70 dBm / 10 MHz | ||
功率精度 | ±0 .5 dB | ||
偏振測量 | 兩個正交偏振。 全偏振狀態（選項 30） | ||
掃描時間 | 20 nm/s | 2.5 nm/s | |
波長校準器 | 是 | 可選擇 | |
其它規格
BOSA 500 | BOSA 400 /100 | BOSA lite | |
物理規格& 電氣規格 | |||
操作溫度 | +15 °C to +35 °C | ||
功率要求 | 110/220V; 50/60Hz; Max. 200W | ||
尺寸及質量(長x寬x深) | 525 x 460 x 220 mm . Max . 23 kg . | 470 x 430 x 230 mm . Max . 20 kg . | 470 x 445 x 140 mm . Max . 10 kg . |
接頭 | FC/APC（其他 可根據要求) | ||
可用接口 | Ethernet, USB, GPIB | ||
附加升級

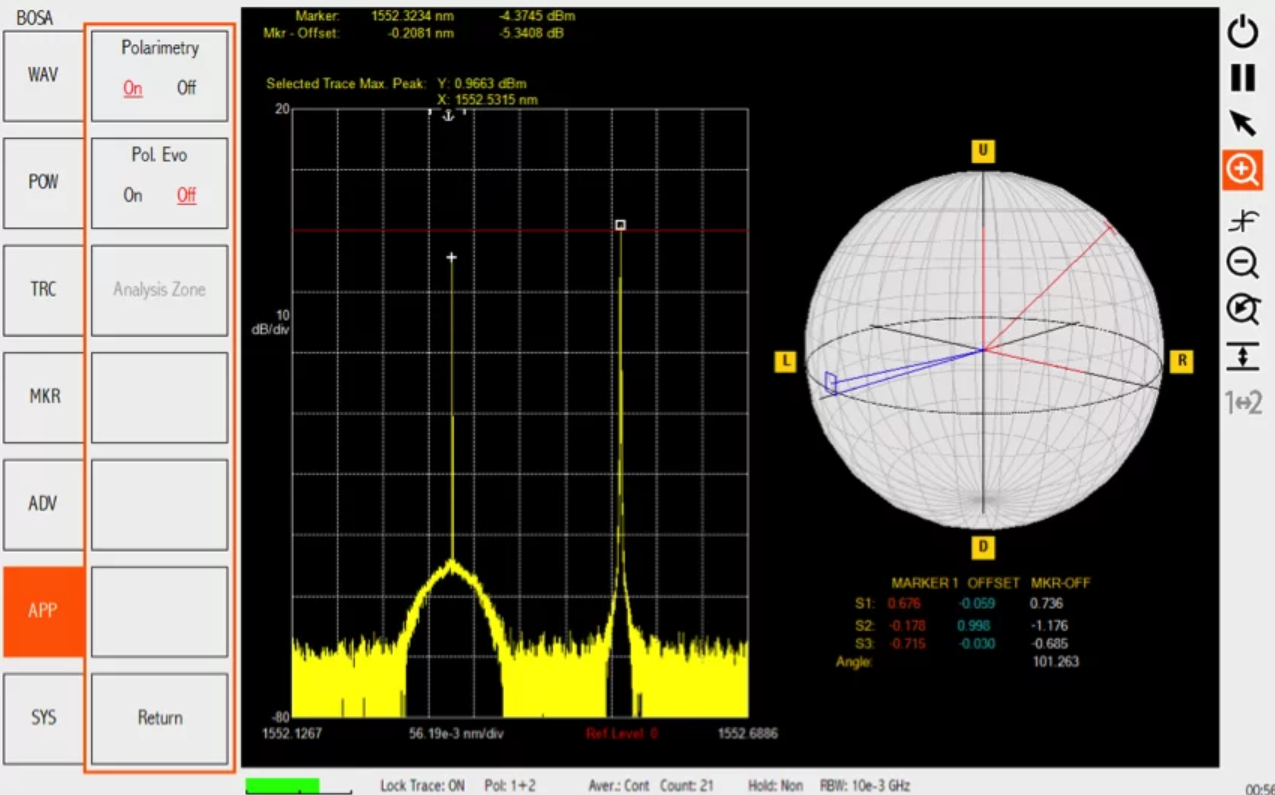

選項 30. 光譜偏振法

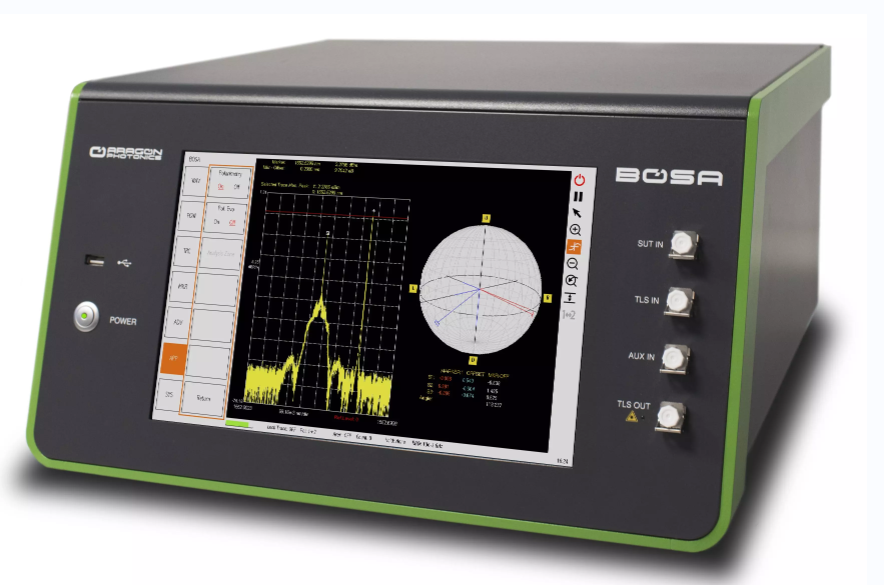

使用此選件，您可以將 BOSA 變成先進的偏振分析工具：可以測量光譜分辨偏振態 (SOP)。 該選件不是一個獨立的模塊，而是對頻譜分析模塊和分量分析模塊的擴展
? 同時測量光譜和龐加萊球
? 不同光源的偏振校準
? 偏振隨波長的演變
? 組件的 PDL 測量
使用標記來測量不同光源或不同光譜分量之間的偏振差異
還可以測量偏振狀態的連續演變。 選擇測量跨度的一部分以高分辨率繪制 SOP 的演變。
選項 40. 相位測量

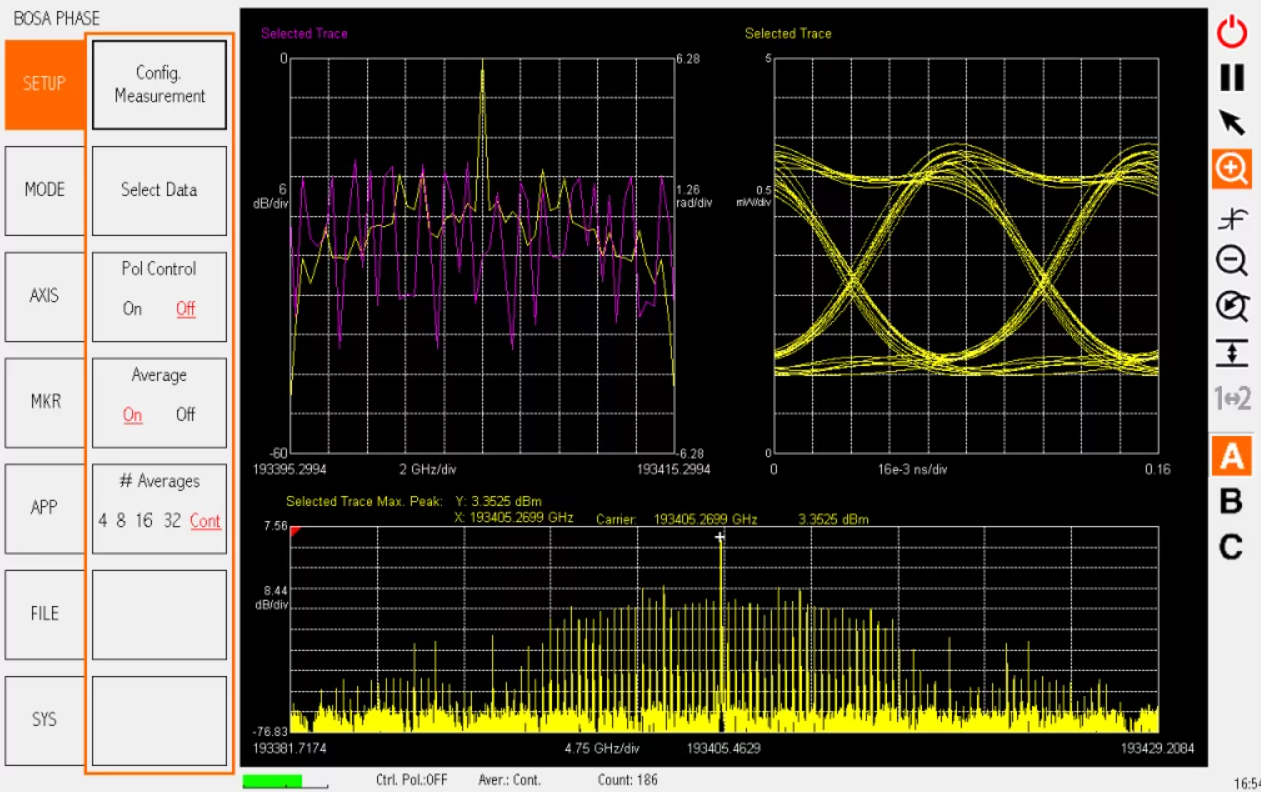

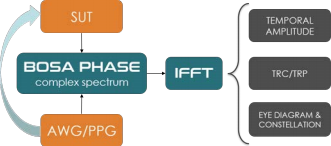

該選件將 BOSA 變成光學復譜分析儀 (OCSA)，能夠測量被測光信號的幅度和相位，quan面表征信號。 利用復雜的頻譜信息，通過逆傅里葉變換，可以檢索所有時域信息：眼圖、星座圖、時間分辨線性調頻等
可以測量具有重復頻譜且頻譜線在 70 MHz 和 2 GHz 之間分離的任何光信號的相位。 您可以使用大多數商用 PPG 或 AWG 輕松生成這些測試信號，將模式重復頻率配置為波特率除以模式中的符號數
? 獲得面向未來的分析儀，由于其光譜測量功能，能夠測量任何比特率和調制格式
? 測量任何信號幅度（功率、相位、I、Q）的眼圖
? 獲取任何信號的星座圖，不僅包括采樣點，還包括完整的 I-Q 轉換
? 獲取時間分辨線性調頻 (TRC) 的直接測量值
? 通過測量 DUT 輸入和輸出處的梳狀信號，分析無源器件的復雜傳遞函數
? 始終繪制振幅光譜以進行設置調整
不同選項參數表
BOSA 500 / 400 / 100 / Lite | ||||
測量范圍 | C Band | C+L band | S+C+L band | O band |
選項10-可調激光輸出 | ||||
波長范圍 | 1515- 1565 nm a | 1520- 1630 nm b | 1480- 1630 nm | 1265- 1345 nm |
jue對精度 | ±1 .5 pm | ±2 .0 pm | ||
調整速度 | 1- 100 nm/s c | |||
輸出功率 | >1 mW | |||
邊模抑制比 | >43 dB | >45 dB | ||
RIN | <- 145 dB/Hz | <- 140 dB/Hz | ||
線寬 | <1 MHz d | |||
觸發輸出 | BNC | |||
選項20-組件分析儀 | ||||
波長范圍 | 1516- 1565 nm a | 1521- 1630 nm b | 1481- 1630 nm | 1265- 1345 nm |
jue對精度 | ±1 .0 pm | ±2 .0 pm | ||
功率精度 | ±0 .2 dB | |||
偏振測量 | 兩個正交狀態。 帶選項 30 的 PDL | |||
輸出功率 | >0 dBm | |||
靈敏度 | 70 dBm (IL) -45 dBm (RL) | |||
校準輸入范圍 | - 10 to -70 dBm | |||
無雜散動態范圍 | >80 dB e | |||
測量時間 | 1 s for 100 nm f | |||
選項30-光譜偏振法 | ||||
偏振可重復性 | ±5° | |||
溫度依賴性 | ±0 .2°/°C | |||
偏振靈敏度 | -40 dBm | |||
偏振串?dāng)_ | <20 dB | |||
測量時間 | 以20 nm/s 的速度掃描6次g | |||
選項40-相位測量 | ||||
波長范圍 | 1516- 1565 nm a | 1525- 1615 nm b | 1481- 1615 nm | 1265- 1345 nm |
單寬 | 80 MHz至全跨度 | |||
模式頻率乏味 | 70 MHz to 2 GHz | |||
相位精度 | ±1° | |||
靈敏度 | -70 dBm | |||
電器參考輸入功率 | +5 to - 15 dBm | |||
測量時間 | 1 s for 20 nm f | |||
a . 1525- 1565 nm 對于BOSA Lite
b . 1525- 1605 nm 對于BOSA Lite
c . 2.5 nm/s 對于 BOSA Lite
d . < 5 MHz 對于BOSA Lite
e . >70 dB 對于 BOSA Lite
f . 1 s for 2.5 nm對于 BOSA Lite
g . 6 scans at 2.5 nm/s 對于 BOSA Lite

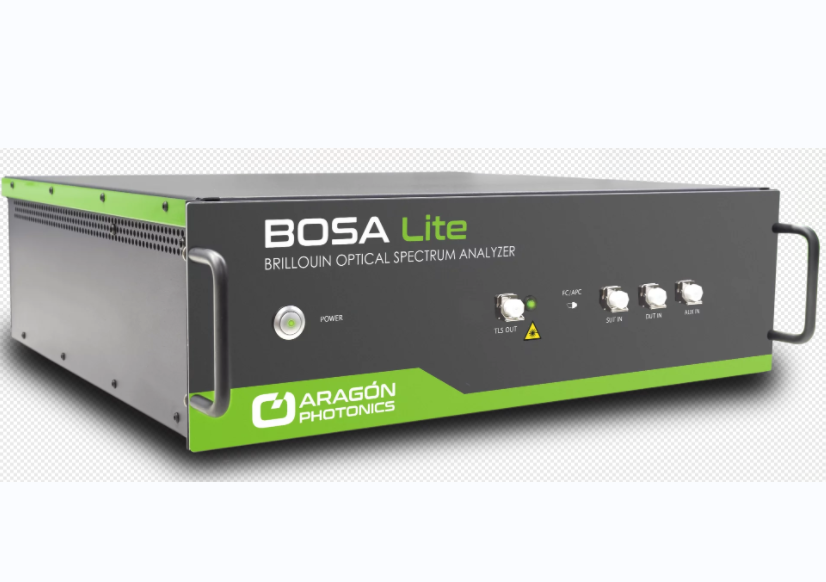

型號對比
| BOSA 500 | BOSA 400 | BOSA 100 | BOSA lite |

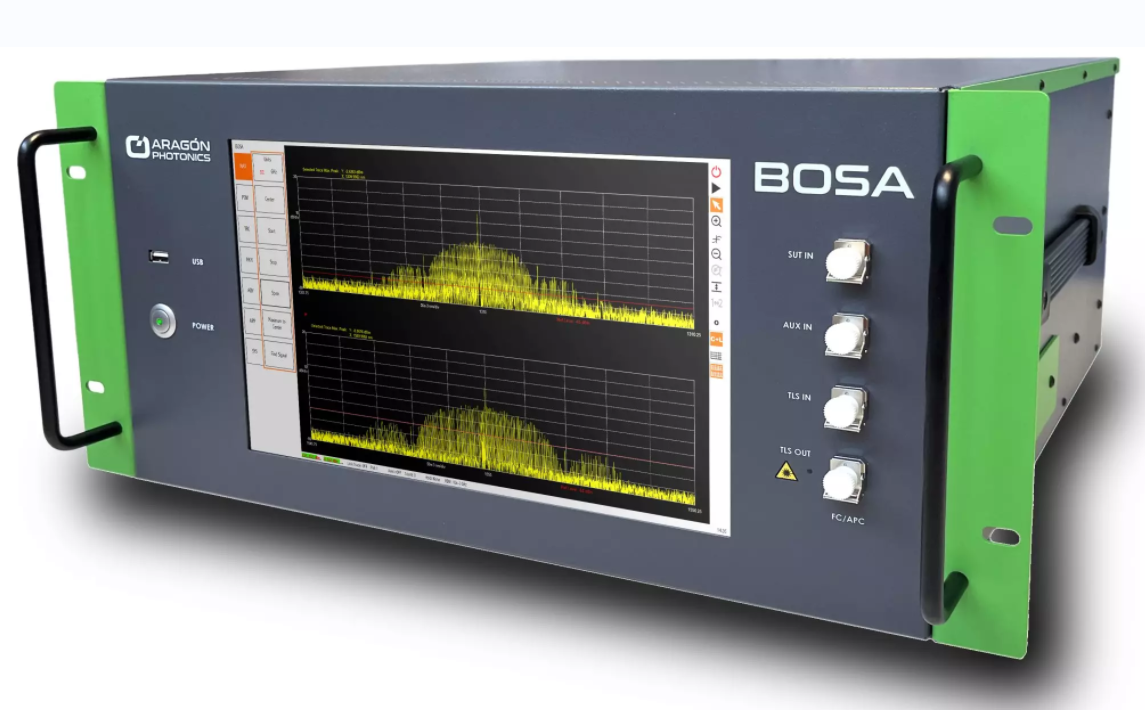

不一樣的多頻段 高分辨率光譜分析儀: ? 雙內置 TLS ? 高達 4 個頻段 ? 10 MHz 分辨率 ? 80 dB SFDR
| 先進的高分辨率光譜分析儀: ? 單一內置 TLS ? 10 MHz分辨率 ? 20 nm/s掃描 ? 0.5 pm 精準度
| zui高性能 zui低成本: 使用您自己的兼容 TLS 并節省資金 ? 10 MHz 分辨率 ? 可升級
| 好的平衡高分辨率光學
頻譜分析儀: 成本效益 ? 20 MHz 分辨率 ? 2.5 nm/s 掃描 ? 可升級 |
