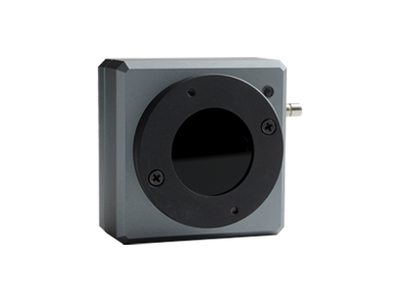

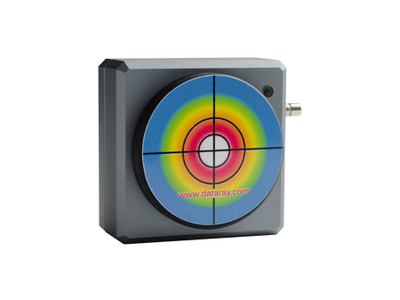

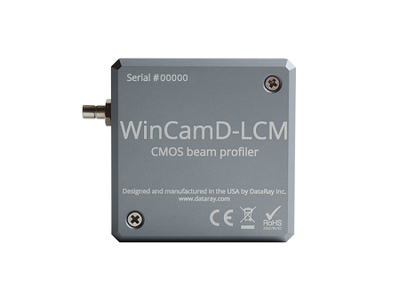

1”CMOS 光束分析照相機，超高速USB 3.0，190-1605nm，有效面積11.3×11.3 mm，4.2 MP，5.5×5.5 μm像素點，光和電雙觸發的全局快門，頻率更新至60Hz，WinCamDTM-LCM系列是連續和脈沖激光光束分析的理想工具。新的高分辨CMOS探測器意味著無拽尾，快門和觸發選項使脈沖捕獲簡單化。LCM系列配備DataRay功能齊全，可定制，以用戶為中心的軟件，軟件可免費更新，許可證無需付費，并提供無限制的軟件安裝。
儀器特點
新型 MagND? 磁性 ND 衰減器 – 可將備用衰減器存放在相機背面
190 nm 至 1605 nm，標準 CMOS 檢測器
高達 60+ FPS
4.2M 像素，2048 x 2048 像元，11.3 x 11.3 mm 有效區域
像元尺寸 5.5 μm x 5.5 μm
HyperCal? – 動態噪聲和基線校正軟件

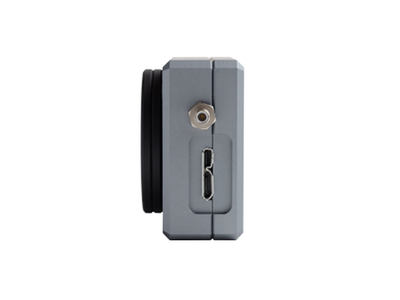

USB 3.0供電； 靈活的螺釘可鎖定3m長的導線
12 位A/D，板載微處理器
無窗式傳感器
25,000:1 電子快門，79 μs 至 2 s
2,500:1 信噪比
全局快門，光學/TTL觸發
隔離脈沖觸發和并行捕獲
可現場更換的圖像傳感器
M2 測量選項——光束傳輸分析、發散、聚焦
* 軟件兼容 64位 Windows 7, 8/8.1, or 10
軟件特點
XY剖面圖和幾何中心
背景捕捉和消除
線性和對數顯示
圖像和強度變焦拍攝
高斯和Top Hat最小二乘法擬合
線性和區域過濾器
橢圓角度，**，最小，平均直徑
1到連續的圖像平均
ISO11146許可
擁有HyperCal?動態噪聲和基線更正功能
應用領域
連續和脈沖激光的光束分析
激光和激光系統的現場測試
光學組裝和儀器校準
光束漂移和記錄
使用 M2DU 平臺測量 M2
技術參數
型號與波長范圍 | WinCamD-LCM: 355nm-1150 nm |
WinCamD-LCM-1310: 355nm-1350 nm (包含長通濾光片) | |
WinCamD-LCM-TEL: 1480nm-1605 nm | |
WinCamD-LCM-UV: 190nm-1150 nm WinCamD-LCM-NE: 355nm-1150nm (近紅外增強型) WinCamD-LCM-NE-1310: 355nm-1350nm (近紅外增強型) | |
像素點? H x V | 4.2 MPixel? 2048 x 2048 |
Optical Format | 1" |
成像區域 | 11.3 x 11.3 mm |
像素尺寸 | 5.5 x 5.5 μm |
最小光斑 (10像素) | ~55 μm |
快門類型 | 全局 |
**幀率* | 60 Hz |
單脈沖捕獲PRR | USB 2.0: 6.3 kHz |
USB 3.0: 12.6 kHz | |
信噪比 | 2,500:1 (34 dB 光學/ 68 dB 電子) |
電子快門范圍 | USB 2.0: 12,600:1 (41 dB) |
USB 3.0: 25,000:1 (44 dB) | |
ADC | 12-bit |
可測量源 | CW光束? 脈沖源; CW 至 12.6 kHz帶單脈沖隔離 |
軟件可設置的自動觸發，同步及可變延遲 | |
可測量的光斑功率 | 詳見圖表 |
手動光束衰減器 | 包含ND-1, ND-2, 和 ND-4 磁性衰減器 或 C接口衰減器 |
可顯示的光斑輪廓 | 線性? 2D & 3D點陣. 歸一化或未歸一化 |
線性或?qū)?shù)? 放大 x10 | |
以10? 32 或**色彩或灰度顯示的2D? 3D圖形 | |
10 色和 32 色的輪廓顯示 | |
測量和顯示的輪廓參數 | 原始圖形和經過平滑后的圖形 |
三角運算平均濾波器高達 10% FWHM | |
光束直徑 | 兩個用戶設置切片級別的直徑 |
高斯 & ISO 11146 二次矩光束直徑 | |
高于用戶定義的切片級別的等效直徑 | |
等效狹縫和刀刃直徑 | |
光束擬合 | 高斯 & Top Hat 輪廓擬合 & % 擬合 |
等效狹縫輪廓 | |
光束橢圓度 | 長軸，短軸和平均值. 軸的自動定向. |
質心位置 | 相對與絕對 |
強度加權平均后的質心和幾何中心 | |
光束漂移的顯示和統計 | |
測量精度 (不限于像元的尺寸) | 用于內插直徑的0.1 μm 處理分辨率 |
絕對精度是取決于光束輪廓 ~ 通常可以達到 1 μm 精度. | |
質心精度也取決于光束 (可以精確至 ±1 μm，因?yàn)檫@是從質心切面上所有像元經算術計算而來的). | |
處理選項 | 圖像與輪廓平均，1? 5? 10? 20? 連續. |
背景光捕獲和扣除 | |
用戶設置用于捕獲的矩形捕獲塊 | |
用戶設置的，或帶有光束追蹤的自動橢圓包含區域來進行處理 | |
*.ojf 文件保存了所有WinCamD用于特定測量所進行的自定義設置 | |
通過/失敗顯示 | 通過/失敗顯示，可通過屏幕上選擇不同的顏色。 質量保證和生產的理想選擇。 |
日志數據和統計 | 最小，**，平均，標準差，4096個樣本數據 |
相對功率測量 | 基于用戶初始輸入的滾動直方圖。 單位為 mW、μJ、dBm、% 或用戶選擇（相對于參考測量輸入） |
流暢度 | 用戶自定義 |
認證 | RoHS? WEEE? CE |
多路相機 | 最高可達4臺相機，并行捕獲. |
1 至 8 臺相機，串行捕獲 | |
頭部尺寸? 寬 x 高 x 深 | 1.8 x 1.8 x 0.8” (46 x 46 x 20 mm) |
光學深度-從外殼或衰減器至傳感器的距離 | 7.5 mm (12.8 mm 當裝上磁性衰減器時) |
固定 | 8-32螺紋, 8 mm深 |
重量 | 3.75 oz (106 g) |
電腦軟硬件要求 | Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port |
* Capture block size dependent

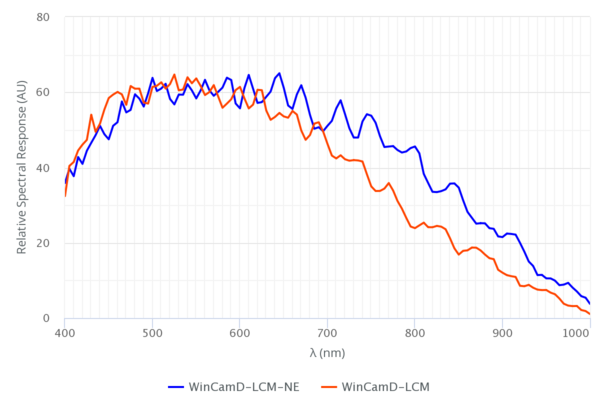

近紅外增強型與通用型的光譜響應曲線
典型測試數據

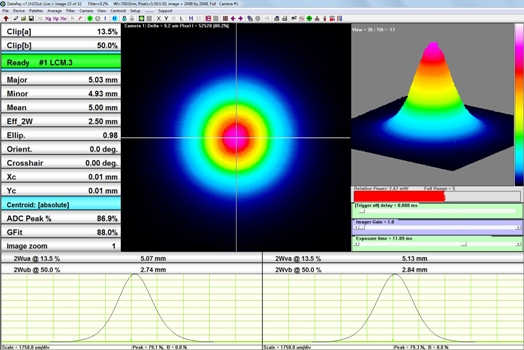

用LCM4測到的672nm單模輸出
性能測試數據

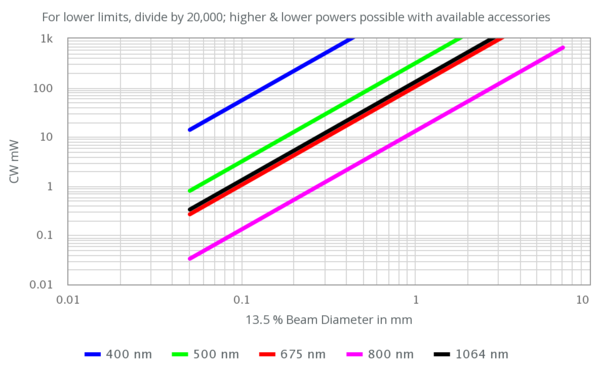

WinCamD, BladeCam, TaperCamD系列光束分析儀的飽和功率限制
45μs曝光，ND-4衰減器，85% ADC
WinCamD, BladeCam, TaperCamD系列光束分析儀的飽和能量限制
單脈沖在曝光周期內，ND-4衰減器，85% ADC

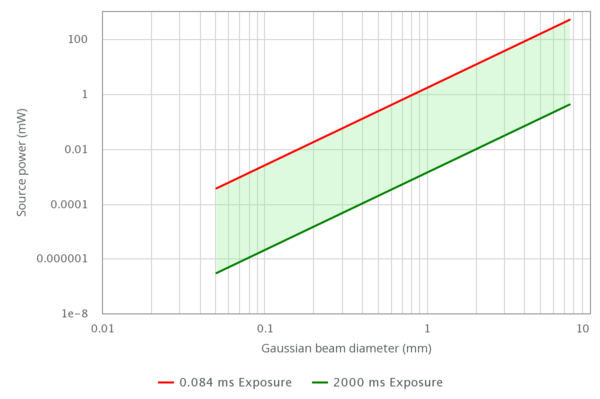

WinCamD-LCM-1310 光束分析儀在1310nm處的工作范圍（無衰減器）

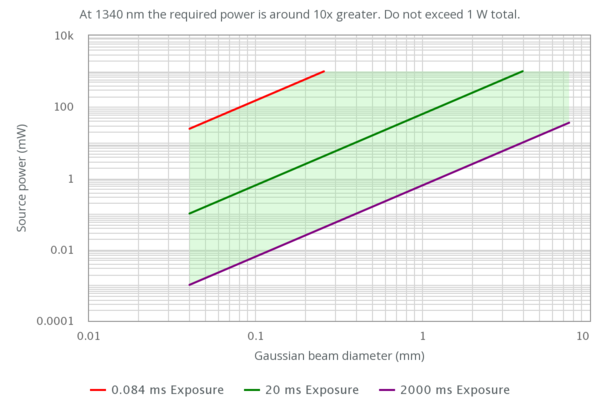

WinCamD-LCM-TEL 光束分析儀在1550nm處的工作范圍（無衰減器）

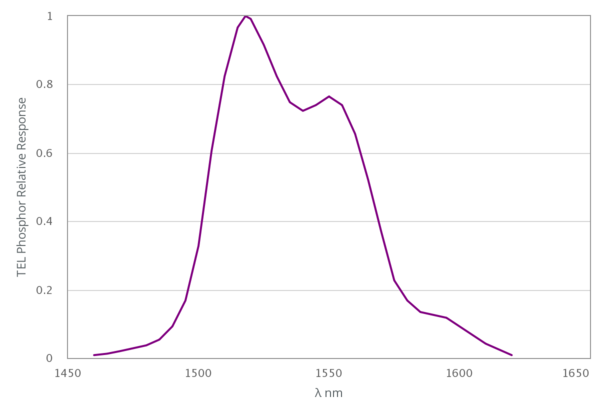

TEL感光材料的相對響應曲線

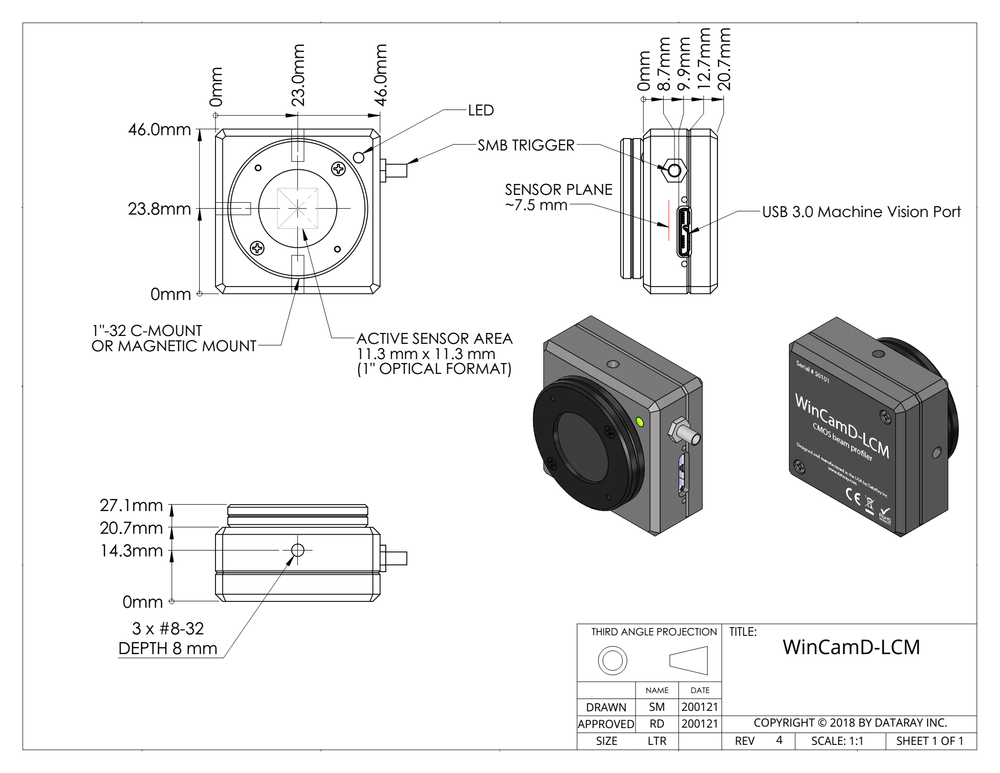

尺寸圖
