AQ6151B是高精度型光波長計,波長精度高達±0.2ppm,可以滿足高級別的精度測量要求。具有實時校準功能,通過來自內置波長參考光源的高穩定性參考信號,確保了測量的長期穩定性。采用Michelson干涉儀和高速快速傅里葉變換(FFT)算法,不僅可以測量單波長激光信號,還可以測量來自DWDM系統和Fabry-Perot激光器的多波長激光信號。此外,該技術還可以測量來自光端機的連續波信號之外的調制激光信號。優化的光學設計和數據處理程序大大縮短了測量時間。
● 波長范圍:寬量程900至1700 nm
● 波長精度:±0.2ppm
● 高速測量:≤0.2秒 (可以在0.2秒內采集、分析并將測量數據傳輸?shù)絇C )
● Max. 波長數:1024(多波長),1(單波長)
● 支持CW、調制收發器和光濾波器測量
操作演示
1、WDM傳輸系統

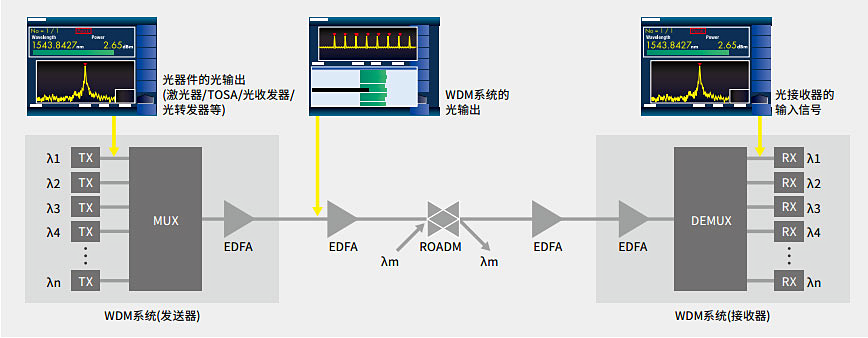

在WDM傳輸系統的測試中,需要以高波長精度測量激光模塊、光收發器等系統內部的電路板以及系統的最終輸出信號。
● 同時測量多通道和窄間隔WDM系統
● 高精度調整和檢測激光光源
● 測量調制信號
2、測試系統的校準
由于AQ6151B擁有業界極佳精度,可以將它用于以下高精度波長校準。
● 光譜分析儀校準
● 光放大測量系統的DFB激光器校準
● 無源器件測量系統的可調激光器校準
3、激光器件和激光模塊等用于WDM傳輸系統的光器件以及光收發器的測試都需要高波長精度。
● 高精度調整和檢測可調激光器
● 測量光收發器和轉發器調制信號
● 通過WDM技術測量40G和100G光收發器的所有通道
型號 | AQ6150B | AQ6151B | ||||
類型 | 標準型 | 波長擴展型 | 寬帶寬型 | 標準型 | 波長擴展型 | 寬帶寬型 |
波長范圍 | 1270-1650nm | 1200-1700nm | 900-1700nm | 1270-1650nm | 1200-1700nm | 900-1700nm |
波長精度 | ±0.7ppm | ±0.2ppm | ||||
Max. 測量波長數 | 多波長型:1024 單波長型:1 | |||||
測量速度 | 0.2秒以下 | |||||
輸入功率 | Max. 輸入功率 10dBM,Min. 輸入功率-40dBM |

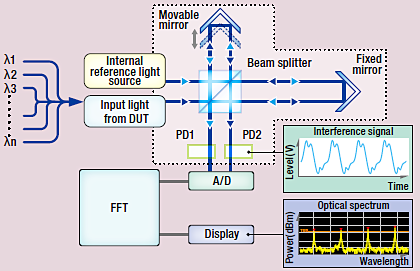

工作原理展示:
產品功能:
項目 | 功能 |
測量 | 單次,重復,平均,漂移 |
測量條件設置 | 平均計數、空氣/真空波長、器件類型(CQ/調制)、測量量程 |
顯示 | 單波長、多波長、Delta、光譜、波長軸的單位、光功率的單位、中心波長、總功率、標記、標簽、功率、報警信息、錯誤提示信息、系統信息。 |
數據分析 | 峰值搜索、FP-LD分析、漂移分析 |
文件 | 保存/加載測量結果(CSV)、保存/加載參數(二進制)、保存屏幕圖像(BMP) |
遠程控制 | 接口選項(GP-IB/以太網)、TCP/IP設置、遠程監視 |
其他 | 內置參考光源的ON/OFF、內置參考光源的狀態指示燈、光功率偏置、參數初始化、固件更新 |
光譜波長測試圖如下
各種查看模式

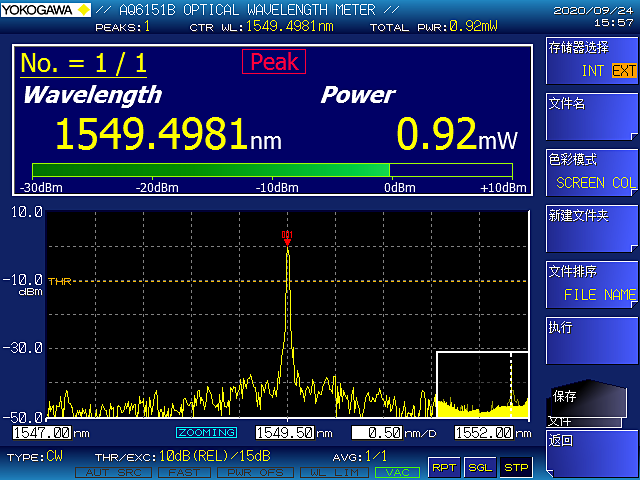

1、單波長模式
單波長模式采用大號易讀字體顯示zui高峰值或任意峰值的波長和功率。這樣即使將儀器擺放在測試系統的最上端,也可以清晰查看數值。

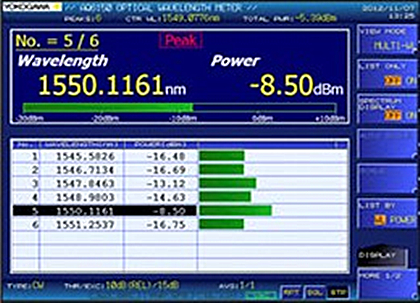

2、多波長模式

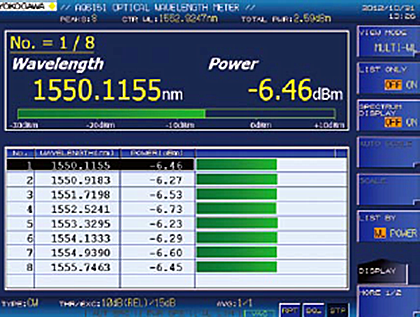

多波長模式用列表顯示多個波長和功率,并在列表上方顯示zui高峰值或任意峰值的波長和功率。也可以在屏幕上只顯示列表,從而盡可能多地顯示通道數。

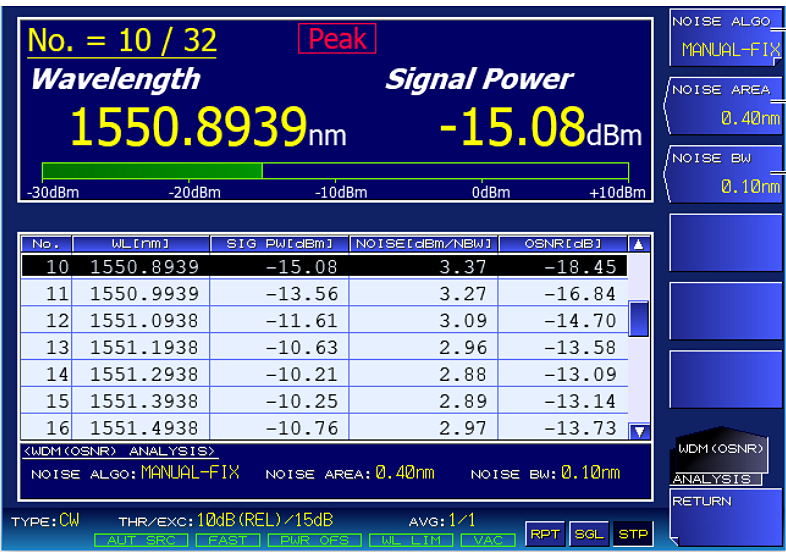

3、WDM 分析(OSNR)
單波長
多波長
有效的測量與分析功能
AQ6150系列擁有自動測量和分析功能,可以為創建和驗證遠程控制和分析程序節約寶貴的時間和資源。

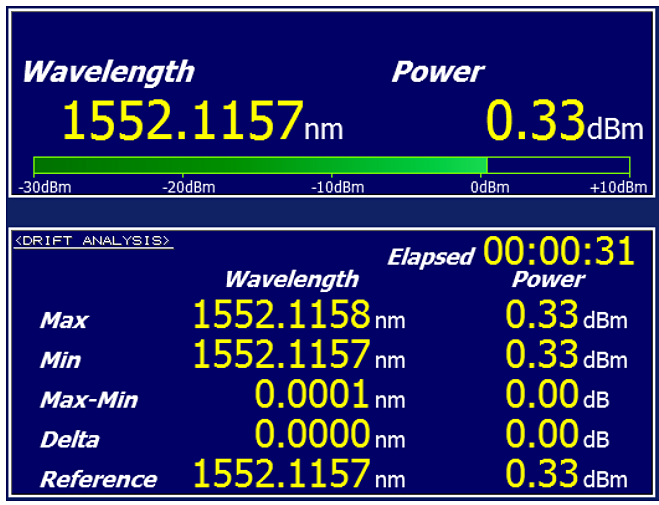

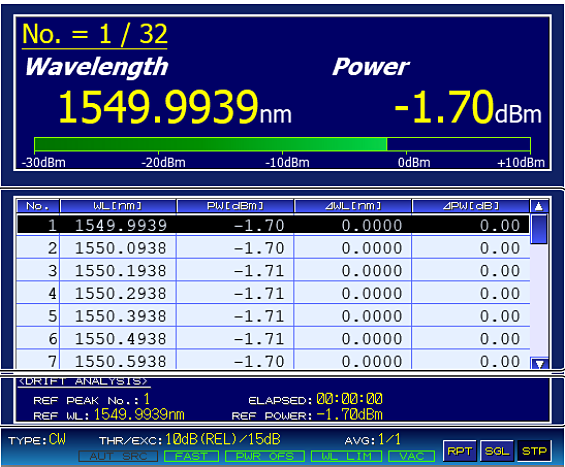

1、漂移分析
漂移分析可以測量由重復測量得到的各峰值的波長和功率隨時間的變化量。有Max. 值(MAX)、Min. 值(MIN)和變化量(MAX-MIN)??捎糜陂L期穩定性測試和激光器溫度依賴性評價。
2、平均測量
平均測量即從重復測量的各個峰值計算平均波長和平均功率??捎糜跍y(cè)量調制信號或不穩定信號的不確定度。
3、Fabry-Perot 激光器分析
可以根據測量光譜立即分析和顯示Fabry-Perot激光器的評價參數。
波長精度高達±0.3pm
實時校準功能通過利用內置波長參考光源的高穩定性參考信號,確保了長時間的穩定測量。
AQ6151是高精度型光波長計,波長精度高達±0.3pm,可以滿足極為茍刻的測量精度要求。

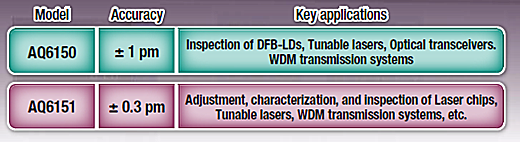

AQ6150是標準型光波長計,波長精度可達±1pm,適用于對精度要求不高的測量,價格更實惠。
4、支持調制光和光濾波器測量
光收發器和光傳輸系統的光輸出是通過10G和40Gbps的傳輸頻率進行調制的。內置的光譜分析功能采用了FFT算法,可以測量通過調制光譜的展寬信號。
除了常規的連續光模式外,AQ6150系列可以從光收發器接收調制信號。這種模式也可以用于測量帶通濾波器、AWG和WSS等光濾波器的中心波長。
同時測量多達1024個波長
對于單一輸入信號,AQ6150系列可以同時快速且精確測量多達1024個不同的波長,Min. 間隔僅為5GHz。這就意味著無論是現在還是將來,AQ6150系列光波長計都可以滿足WDM傳輸系統開發及生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有信號,多波長測量功能還有助于在單一波長激光器件的生產中提高效率并降低成本。
低功率輸入時也可以保持高性能。
通過自動增益控制(AGC)功能,AQ6150系列可以在輸入信號功率的基礎上自動調整電子放大器的增益。這有助于Max. 限度提高波長精度和測量速度,即使輸入信號功率低至-40dBm。
高速測量的同時確保增加吞吐量
調光源和可調光收發器的調整和界定需要對每個器件進行幾百次波長測量。能否提高生產吞吐量,高速測量和處理能力是至關重要的。無論是AQ6150還是AQ6151,測量、分析并將結果傳至PC僅需0.3秒。這一速度比橫河之前的產品快5倍,極大地提高了生產吞吐量。在重復測量模式下,AQ6150系列每秒可以完成5個測量,非常適合實時監視波長的同時對光器件進行調整。
友好的用戶界面
1、易于查看的彩色LCD
AQ6150系列的屏幕設計和直觀性繼承了橫河極為chang銷的光譜分析儀。此界面在研發測試和生產故障排除等應用中得到quan球眾多用戶的好評。
2、USB端口
用于與USB兼容的數據存儲設備、鼠標和鍵盤。
創建測試結果時,用戶可以通過文件功能將數據和屏幕截圖保存到內部存儲器或USB存儲設備。

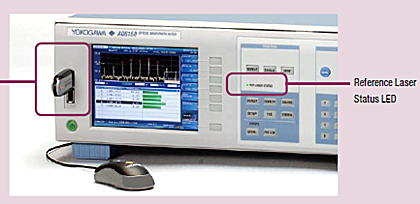

3、使用鼠標直接操作

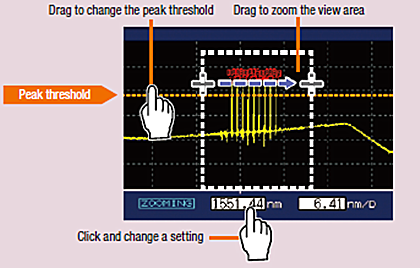

使用USB鼠標可以輕松、直觀地改變測量條件、執行分析和修改光譜顯示范圍。

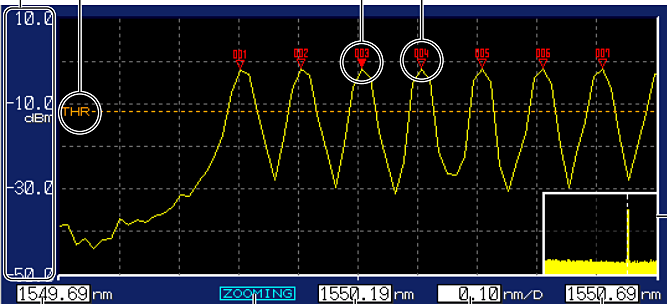

在光譜圖中,通過簡單點擊和拖動,可以放大或移動波形圖。

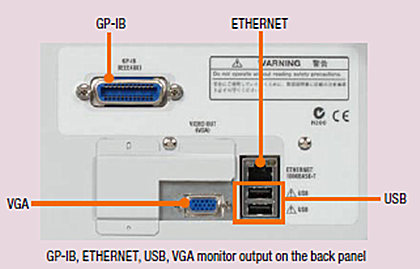

4、通過LAN訪問數據
標配的LAN端口可以為訪問內存文件和從PC遠程更新固件提供方便。

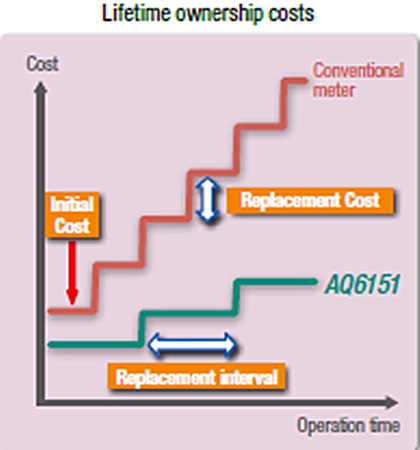

5、降低使用期成本
傳統波長計的波長參考光源故障率高,更換成本也高,是影響產品整個生命周期成本的主要因素。
如何解決這些問題成為產品設計的主要目標之一。方法包括,一通過多種手段延長AQ6150系列光源的使用壽命,二降低儀器的整個更換維護成本。
