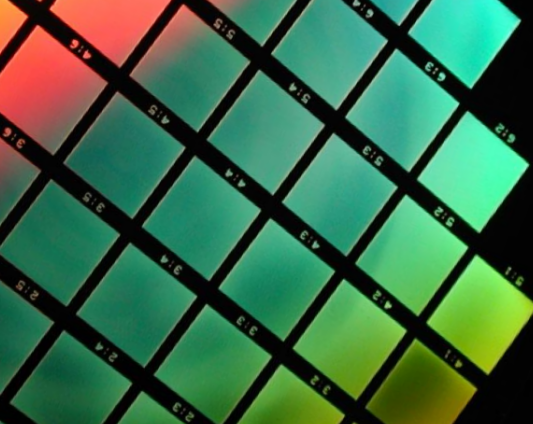

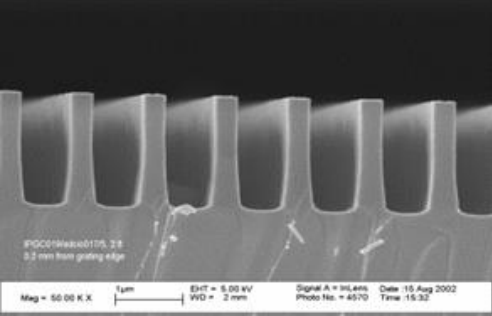

偏振不相關(PING)光柵采用全息步進技術在100%電介質材料中制備了偏振無關（PING）電信光柵。這導致了優良的熱穩定性和環境穩定性，在光路和光柵中都沒有聚合物、環氧樹脂、明膠或金屬。先進的蝕刻技術確保在非常寬的帶寬上獲得高的衍射效率和低的PDL。低角度靈敏度是模塊設計和組裝的額外優勢。
高效率、低PDL、寬光譜帶寬
傳輸光柵提供了很大的對準公差
低透射波前畸變
對照明入射角的高容限
2光柵設計是可能的，提供了緊湊的設計可能性
無倫比的熱穩定性和環境穩定性及使用壽命
波長選擇開關（WSS）/ROADMS
可調諧濾波器
光信道監視器（OCM）
波長阻斷劑
多路復用器/多路復用器
激光雷達
光學相干斷層掃描
C-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-003 | 940 l/mm | 46.6° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
| PING-Sample-001 | 966.2 l/mm | 49.9° | 8 mm x 4 mm | 9 mm x 8 mm | >90% | <0.25 dB |
| PING-Sample-171 | 49.9° | 6.5 mm x 5 mm | 7.5 mm x 7 mm | >90% | <0.25 dB | |
| PING-Sample-182 | 49.9° | 12 mm x 3 mm | 15.5 mm x 3.5 mm | >90% | <0.25 dB | |
| PING-Sample-007 | 49.9° | 10.2 mm x 4.0 mm | 11.2 mm x 8.0 mm | >90% (**) | <0.25 dB | |
| PING-Sample-121 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >90% | <0.25 dB | |
| PING-Sample-131 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >92% | <0.25 dB | |
| PING-Sample-141 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >94% | <0.25 dB | |
| PING-Sample-142 | 45° | 15 mm x 9 mm | 16 mm x 10 mm | ≥94% | ≤ 0.3 dB | |
| PING-Sample-002 | 49.9° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB | |
| PING-Sample-083 | 1000 l/mm | 49.9° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
| PING-1000-042 | 1000 l/mm | 50° | 40 mm x 37 mm | 43.6 mm x 38 mm | >90% | <0.25 dB |
| PING-600-052 | 600 l/mm | 29.4° | 41 mm x 41mm | 42 mm x 42 mm | >90% | <0.25 dB |
L-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-072 | 940 l/mm | 48.5° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB |
| PING-Sample-073 | 940 l/mm | 48.5° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
O-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-106 | 1144.16 l/mm | 49.9° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB |
1064 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-1379-422 | 1379 l/mm | 45° | 20 mm x 15 mm | 22 mm x 17 mm | >94% | <0.25 dB |
940 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-1500_915-980 | 1500 l/mm | 45° | 18 mm x 12 mm | 20 mm x 14 mm | 915 nm - 980 nm | >90% |
800/850 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 | |
|---|---|---|---|---|---|---|---|
| PING-Sample-012 | 1764.7 l/mm | 49.9° | 10.2 mm x 5.2 mm | 11.2 mm x 10.2 mm | 826 nm - 873 nm | >85% | <0.25 dB |
| PING-1765-025 | 1765 l/mm | 49.9° | 25 mm x 16 mm | 29.5 mm x 20 mm | 795 nm - 885 nm | >80% | <0.25 dB |
