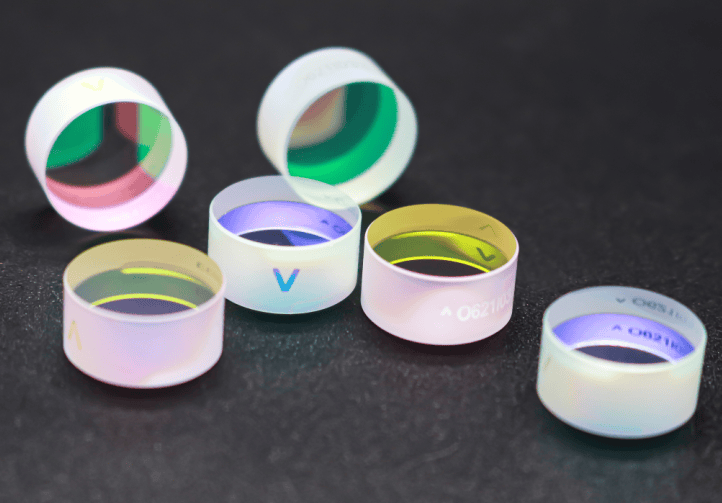

損耗極低的激光光學器件，對于要求極低損耗的鍍膜光學器件應用, 筱曉光子可提供R > 99.995 %、總損失小于10 ppm的反射鏡。此類超級反射鏡片可用于環形激光器陀螺儀組件或光腔衰蕩應用。 對超拋光基材加工低吸收、低散射鍍膜時，我們會采用改進型IBS鍍膜機。而為了保證清潔度，此類機器會存放在專用的超清潔室內，并且與生產相關的基材預處理和后期處理流程全部在此清潔室內完成。 此外，超清潔室內還配置有多種測量設備，如檢測流程所使用的白光表面光度儀和高分辨率顯微鏡。利用定制光腔衰蕩設置可以確定反射量（精度可達小數點后四位）以及損耗。 而測定以上數值必須使用表面粗糙度小于< 1 ? rms的超拋光基材。為了保證反射鏡成品的品質，還會使用白光表面光度儀進行質量檢測
產品特點：
低損耗
可定制不同尺寸
入射角：0deg/45deg可選
應用領域：
TDLAS
光腔衰蕩
基材以及鍍膜參數：
材質 | 紅外級熔融石英 Infrasil |
形狀 | 圓形 |
直徑(?) | 12.7，25.4 mm ,50.8(-0.1 mm) |
厚度 | 6.35 mm (±0.1 mm) |
邊緣厚度 | 6.35 mm |
平行度 | 5? |
光學參數 | 正面(S2) | 光學參數 | 背面(S1) |
形狀 | 凹面 | 形狀 | 平面 |
曲率半徑 | 1,000 mm (±1 %) | 倒角 | 0.3 mm (±0.1 mm) |
倒角 | 0.3 mm (±0.1 mm) | 測試區 ?e | 20 |
測試區 ?e | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
3/-(0.2) [L/10 reg. @546.1nm] | 清潔度 | 5/2x0.04; L1x0.004 | |
清潔度 | 5/2x0.04; L1x0.004 | ||
內部測試區?e | 10 | ||
清潔度 | 5/2x0.016 |
涂覆層規格 正面(S2) | 涂覆層規格 背面(S1) |
1st 工作范圍 高反射(45°,15572nm)>99.995% | 1st 工作范圍 減反射(0°,1450-1650nm)<0.2% |
類別：高反射 High Reflectance 偏振：unpol. 入射角 45° 波長范圍:1572 nm 高反射 > 99.995 % | 類別 減反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波長范圍 1450 - 1650 nm AR / HT < 0.2 % |
2nd 工作范圍 T(0°,1550nm)~0.005% | |
類別：透射 Transmittance 偏振： unpol. 入射角 45° 波長范圍：1550 nm HT ~ 0.005 % |

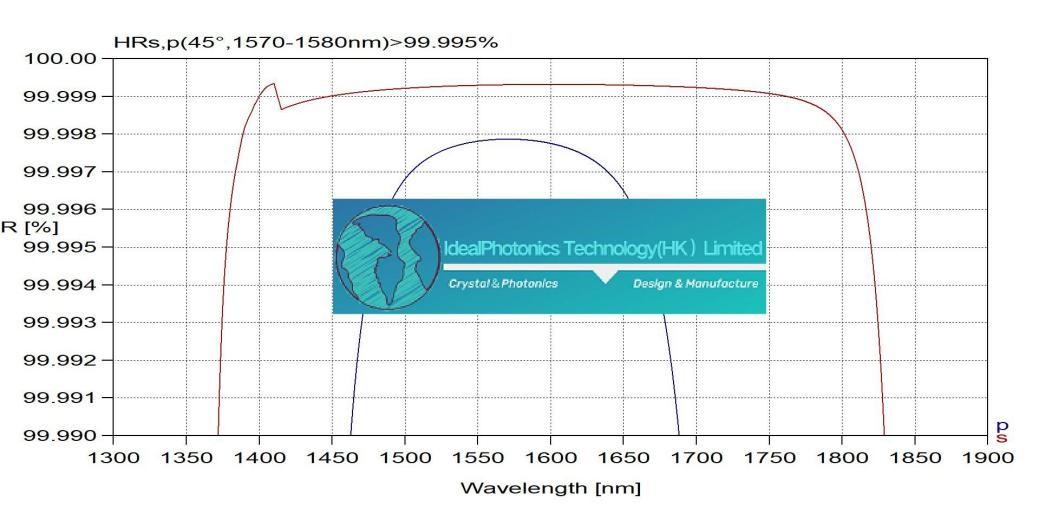

鍍膜曲線：HRs,p(45°,1570-1580nm)>99.995%
訂購信息：
CRD-□□□□-☆-A8▽-XX-ROC
□□□□: 尺寸
05: 0.5inchX6.35mm
10:1.0inchx6.35mm
20:2.0inchx6.35mm
*****
☆: 反射率
29: 99%
39:99.9%
49:99.99%
59:99.999%
▽:波段
1516: 1500-1600nm
0708: 700-800nm
....
4050:4000-5000nm
XX: AOI
0:0deg
30:30deg
45:45deg
ROC:曲率半徑
1:1000mm
2:2000mm
