電光相位調制器(EOP),按照驅動頻率可分為高頻和低頻兩類:低頻型號廣泛應用于PDH穩頻等低頻調制需求;高頻型號適用于量子物理和原子分子物理實驗等場景。我們的電光調制器具有優秀的性能和可靠性,可廣泛應用于科學研究、工程應用和工業生產中,為客戶提供高效、可靠的光學解決方案。
產品特點:
寬帶寬范圍:高頻型號微波頻率帶寬約35MHz,低頻型號帶寬約中心頻率/10
高微波品質因子:Q值大于200
低驅動電壓:微波驅動功率低,1rad所需微波功率典型值約23~27dBm
覆蓋波長:覆蓋紫外波長369nm到紅外波長1550nm
高光功率密度損傷閾值:~3W/mm2@780nm
高線性度:具有優異的線性度和穩定性,保證高質量的信號調制
可定制化:支持定制化設計,滿足不同應用場景的需求
應用領域:
激光干涉
光學頻率梳
激光穩頻
原子冷卻
量子態控制
主要參數:
參數 | 典型數值 | 單位 |
共振頻率f0@24℃ | 2.105 | GHz |
頻率帶寬Δf | 4.0 | MHz |
品質因子Q | 526 | / |
1rad所需微波功率 | 23.7(±1) | dBm |
Max. 微波功率 | 5 | W |
通光孔徑(直徑) | 2.5 | mm |
波前畸變@633nm | λ/6 | nm |
Max. 光功率密度@370nm | 0.1 | W/mm2 |
增透膜波長 | 350-700 | nm |
切角角度 | 5 | degree |
晶體類型 | 鈮酸鋰(LN) |

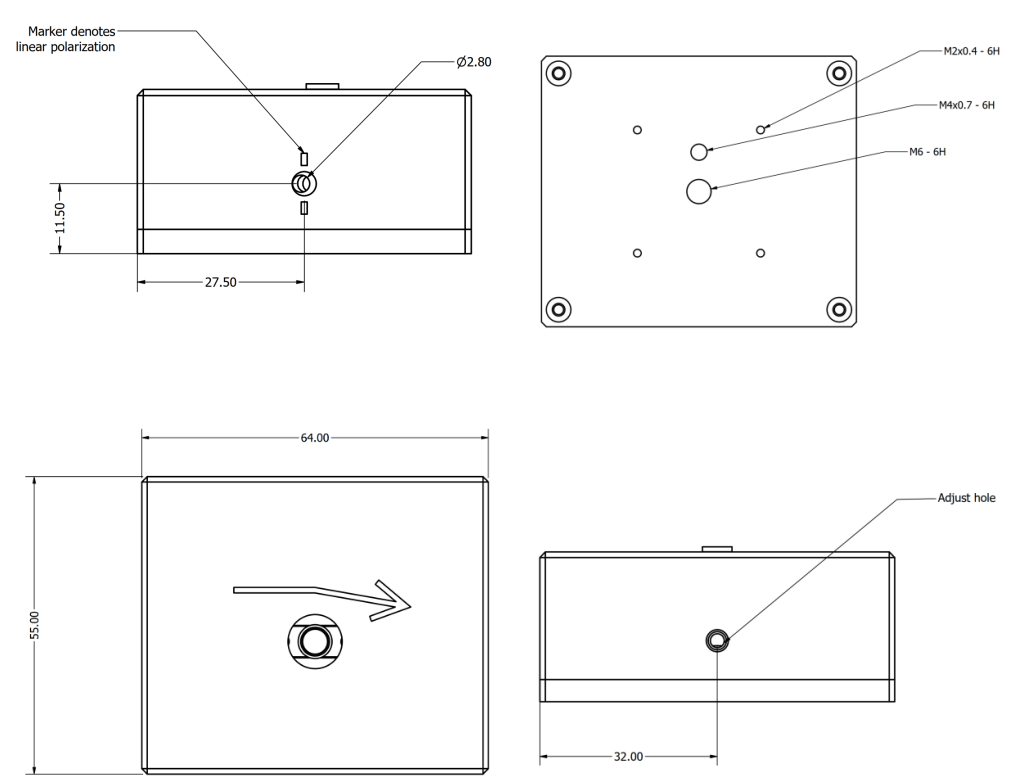

尺寸圖:

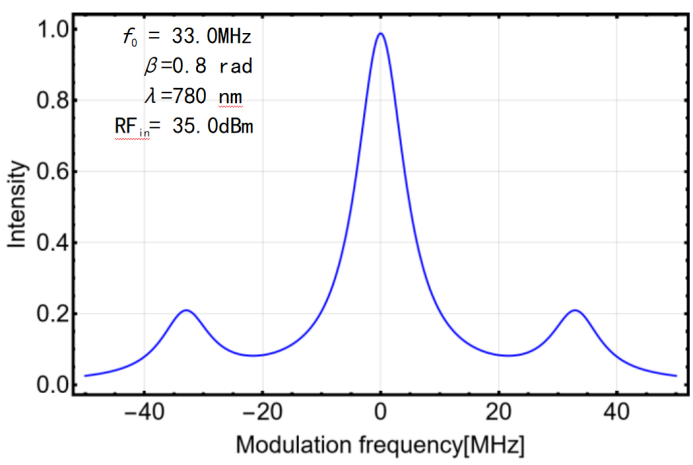

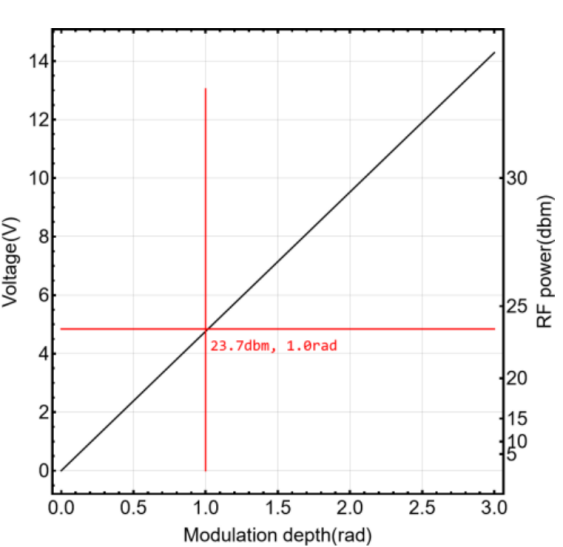

調制特性:
β = 1.0 rad | 功率P(dBm) | 功率P(W) | 電壓Vp(V) | β/U (rad/V) |
λ1=370nm | 23.7 | 0.23 | 4.84 | 0.21 |
調制特性:附件1:可選配置表
空間光共振相位調制器 | 可選配置 | ||||
產品名稱 | 調制形式 | 類型 | 共振頻率f0@24℃ | 波長 | 預留可選配置 |
EO: "電光調制器" | P:相位調制器 | R:共振 | 2:2.1GHz | A:350-700nm | |
附件2:型號貨號對照
型號 | 貨號 | 規格 |
EOPR2A | 空間光共振相位調制器,350-700nm,共振型,共振頻率f0@24℃:2.105GHz,品質因子Q:526,通光孔徑:2.5mm |
