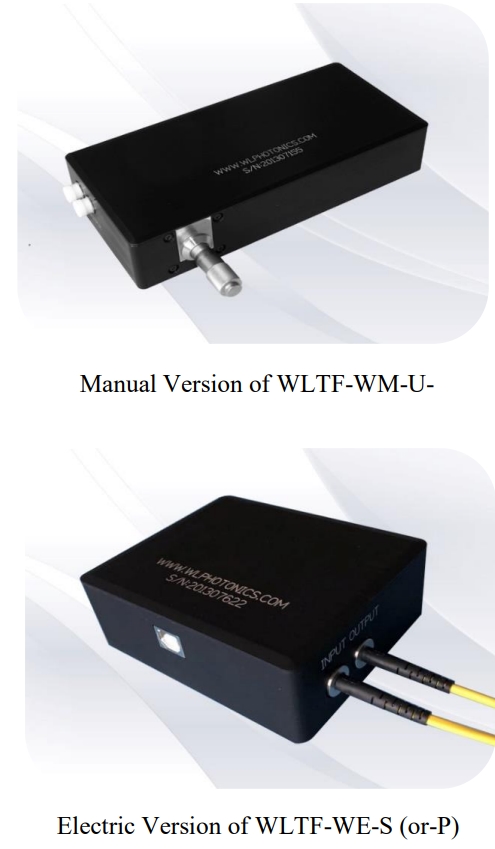

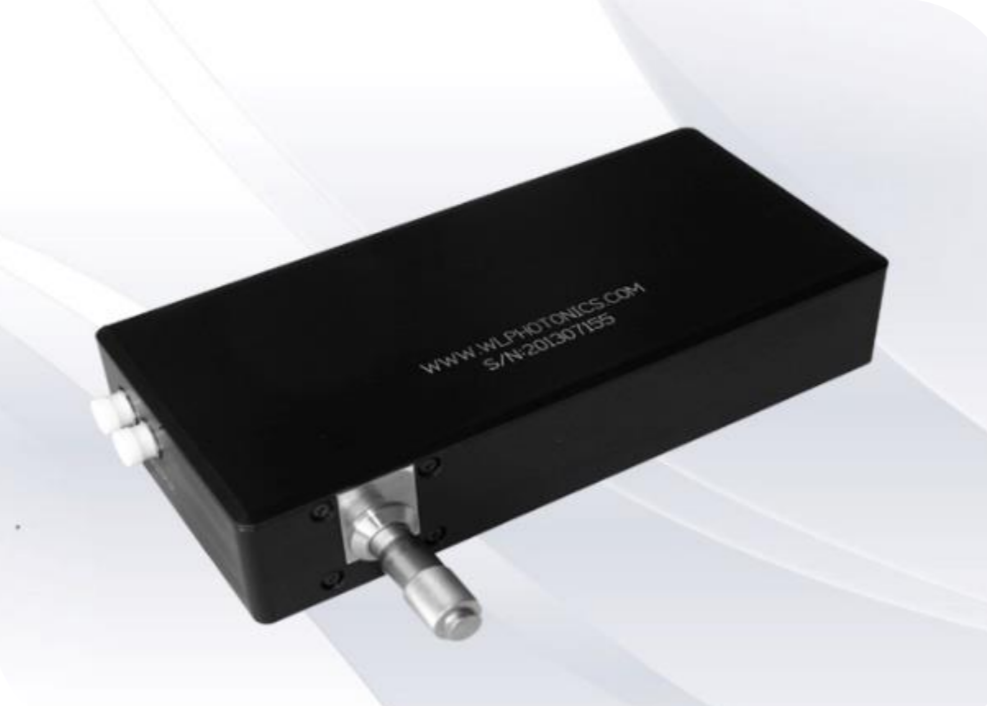

WLTF-WM（或WE電動）-系列基于自由空間光學傅里葉變換與衍射相結合柵欄獨te的光學設計產生了一個訪問選擇空間上所需的光譜成分的方法一個寬帶頻譜輸入，同時拒絕光譜的靜止帶。波長調諧是必要的由精密千分尺驅動器或一個微型步進電機，通過USB接口，其中驅動由一種內置編碼器，可在中動態控制閉環。正在申請技術上認可的光學設計提供了一個很好的選擇帶寬和調諧范圍的非常的低插入損耗和極化市場上的依賴損失（PDL）。準確的調整機制使過濾器能夠提供高性能波長分辨率和出色的波長調諧重復性。手動和電動版本篩選器在X-、O-、S-、C-、上可用&L波段。
● 手動/電動可選
● 寬工作波長范圍
● 平頂/高斯濾波器形狀
● 無活動部件
● 超過10億個周期
光譜分析儀引擎
ASE噪聲抑制
CWDM信道濾波
脈沖整形
光通道診斷
測試和測量儀器
中心波長 | 1060nm±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm |
調諧區間 (TR) | 80nm-BW | 100nm-BW | 100nm-BW | 100nm-BW |
插入損耗 | 2.0dB typ. and 3.0dB max. (Connector exclusive) | |||
FWHM 帶寬 (BW) 2 | BW1min to 80nm | BW min to 100nm | BW min to 100nm | BW min to100nm |
BW min=1.40nm for S-version | BW min=2.00nm for S-version | BW min=2.50nm for S-version | BW min=2.50nm for S-version | |
BW min=0.60nm for P-version | BW min=0.80nm for P-version | BW min=1.00nm for P-version | BW min=1.20nm for P-version | |
BW min=0.20nm for U-version | BW min=0.25nm for U-version | BW min=0.35nm for U-version | BW min=0.40nm for U-version | |
波長分辨率 | 0.02nm | |||
波長重復性 | ±0.02nm | |||
偏振相關損耗 PDL | 0.15dB typ./0.30dB max. over tuning range (SM fiber pigtail only) | |||
消光比 | 20dB (PM fiber pigtail only without connector) | |||
譜形 | Flat-top | |||
帶通平坦度 | <0.05dB (Measured within BW min) | |||
過濾器邊緣滾落坡度
Filter Edge Rolling-Off Slope 3 | 30dB/nm for S-version | 25dB/nm for S-version | 22dB/nm for S-version | 20dB/nm for S-version |
80dB/nm For P-version | 60dB/nm For P-version | 55dB/nm For P-version | 50dB/nm For P-version | |
150dB/nm For U-version | 120dB/nm For U-version | 100dB/nm For U-version | 100dB/nm For U-version | |
Max. 光功率 | 500mW (CW). Up to 5.0W (CW) power handling available on request | |||
回波損耗 | >45dB | |||
帶外抑制 | >50dB for BW< 2x BW min | |||
偏振模色散 PMD | <0.2ps (SM fiber pigtail only) | |||
Group Delay | <0.1ps/nm | |||
尾纖類型 4 | HI1060 | SMF-28e | ||
Panda PM980 | Panda PM1300 | Panda PM1550 | ||
操作溫度 | 10°C to 50°C | |||
存儲溫度 | -10°C to 75°C | |||
尺寸 | See dimension drawings below | |||
重量 | <0.75kg | |||
其它 | RoHS compliant | |||
Note:
1，BWMin. 值是可訪問的Min. 平頂帶寬。
2、選擇的帶寬越大，調諧范圍越窄。
3、測量范圍為-3dB至-43dB。
4，除非另有規定，否則PM光纖在PM慢軸（快軸阻塞）中對齊，LMA或PLMA光纖尾纖可根據要求提供。
電可調諧濾波器技術條件(WLTF-WE-S, P or U-)
中心波長 | 1060nm±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm |
調諧區間(TR) | 80nm-BW | 100nm-BW | 100nm-BW | 100nm-BW |
插入損耗 | 1.5dB typ. and 3.0dB max. (Connector exclusive) | |||
FWHM 帶寬(BW)2 | BW1min to 80nm | BW min to 100nm | BW min to 120nm | BW min to 120nm |
BW min=1.40nm for S-version | BW min=2.00nm for S-version | BW min=2.50nm for S-version | BW min2.5nm for S-version | |
BW min=0.60nm for P-version | BW min=0.80nm for P-version | BW min=1.00nm for P-version | BW min=1.20nm for P-version | |
BW min=0.20nm for U-version | BW min=0.25nm for U-version | BW min=0.35nm for U-version | BW min=0.40nm for U-version | |
波長分辨率 | 0.01nm | |||
波長重復性 | ±0.01nm | |||
Max. 調諧速度 | 80nm/Sec. for S- or P- version | |||
偏振相關損耗 PDL | 0.15dB typ./0.30dB max. over tuning range (SM fiber pigtail only) | |||
消光比 | 20dB (PM fiber pigtail only without connector) | |||
譜型 | Flat-top | |||
帶通平坦度 | <0.05dB (Measured within BW min) | |||
過濾器邊緣滾落邊緣坡度 Filter Edge Rolling-Off Edge Slope 3 | 30dB/nm for S-version | 25dB/nm for S-version | 22dB/nm for S-version | 20dB/nm for S-version |
80dB/nm For P-version | 60dB/nm For P-version | 55dB/nm For P-version | 50dB/nm For P-version | |
150dB/nm For U-version | 120dB/nm For U-version | 100dB/nm For U-version | 100dB/nm For U-version | |
光功率 | 500mW (CW). Up to 5.0W (CW) power handling available on request | |||
回波損耗 | >45dB | |||
帶外抑制 | >50dB for BW<2x BW min | |||
偏振模色散 PMD | <0.2ps (SM fiber pigtail only) | |||
Group Delay | <0.1ps/nm | |||
尾纖類型 4 | HI1060 | SMF-28 or SMF-28e | ||
Panda PM980 | Panda PM1300 | Panda PM1550 | ||
電氣接口 | USB, I2C or SPI | |||
電力消耗 | <0.5W for S or P version | |||
操作溫度 | 10°C to 50°C | |||
存儲溫度 | -10°C to 75°C | |||
尺寸 | See dimension drawings below | |||
重量 | <0.75kg | |||
其它 | RoHS compliant | |||
注：
1，BWMin. 值是可訪問的Min. 平頂帶寬。
2、選擇的帶寬越大，調諧范圍越窄。
3、測量范圍為-3dB至-43dB。
4，除非另有規定，否則PM光纖在PM慢軸（快軸阻塞）中對齊，LMA或PLMA光纖尾纖可根據要求提供。
光譜分析

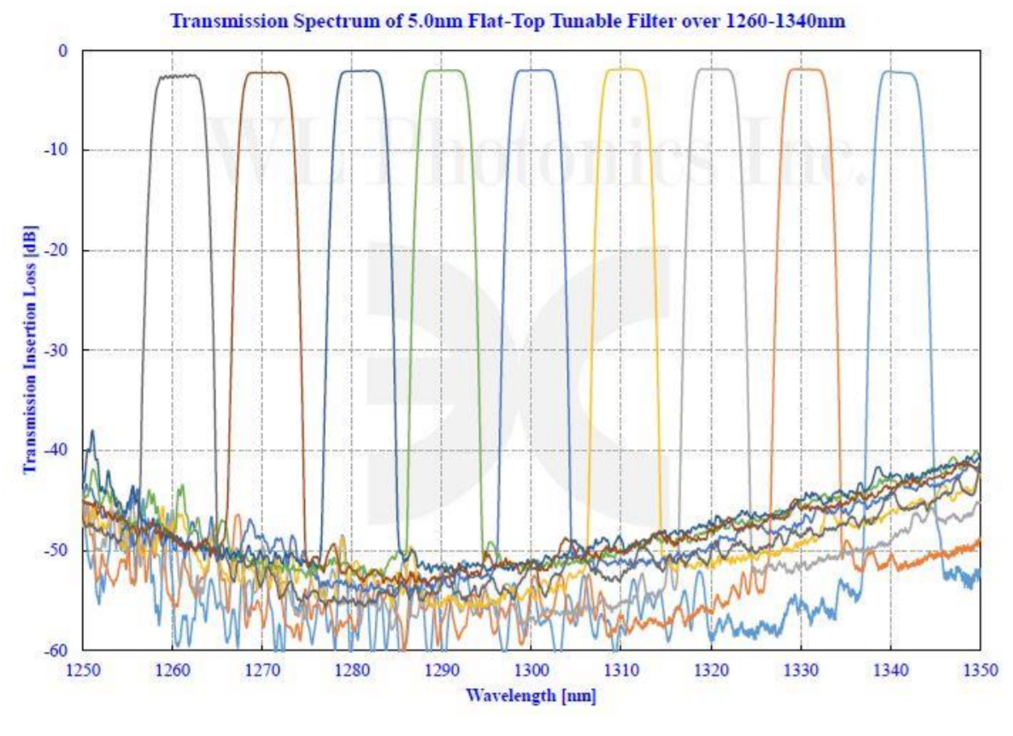

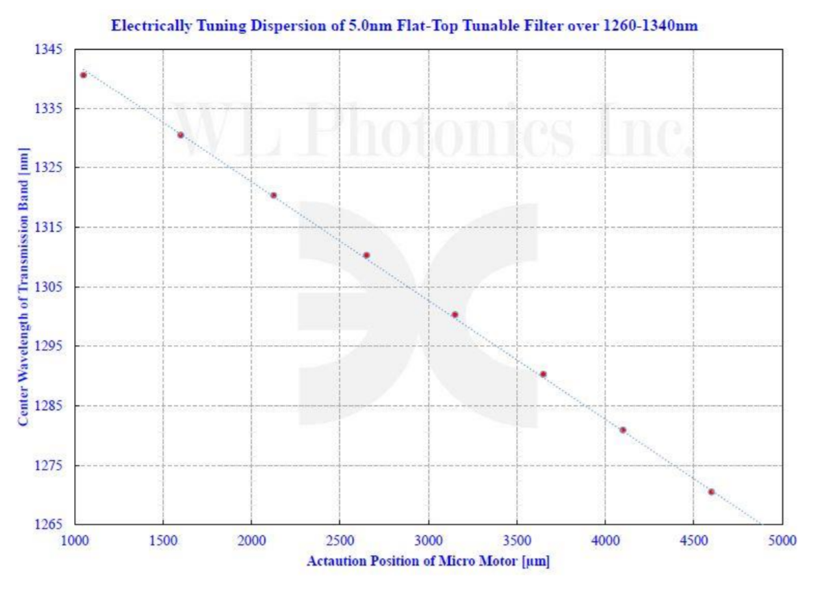

1. 調節旋鈕得到的測試O band光譜圖

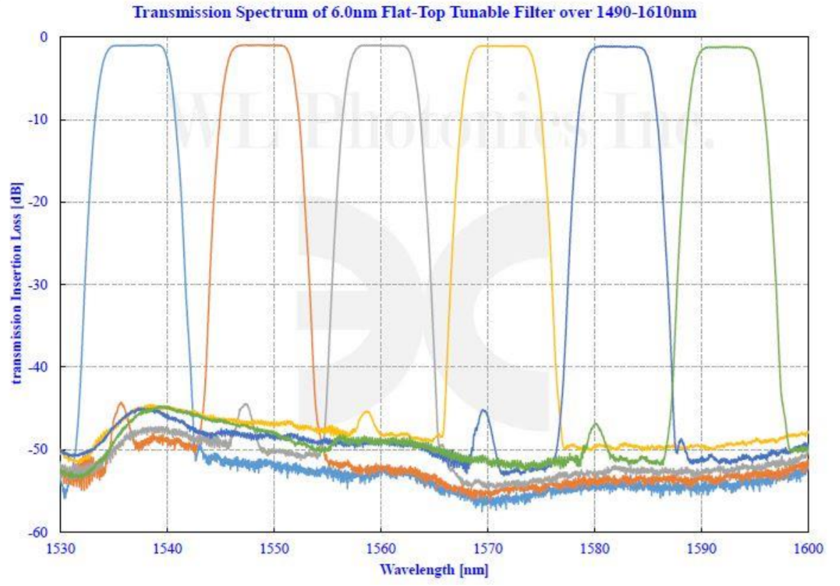

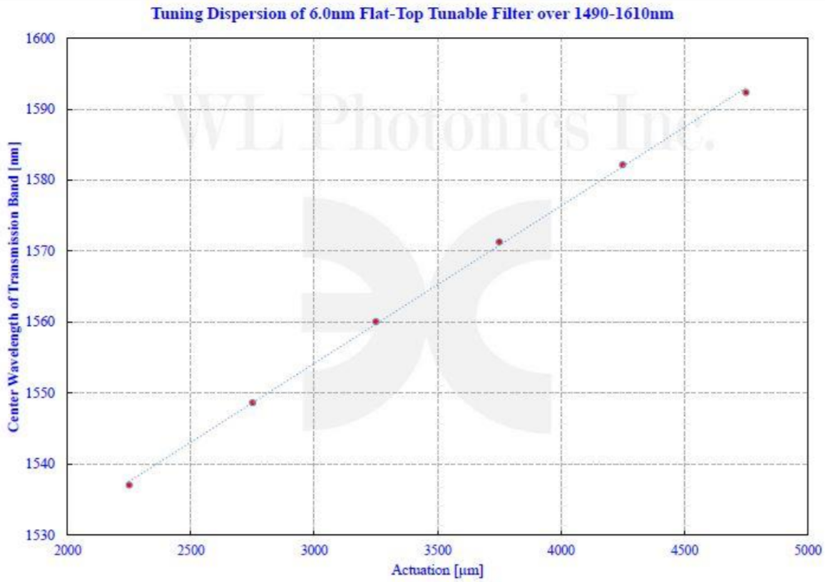

2.典型透射光譜以及調節離散率6.0nm濾波帶寬 S, C, L-Band

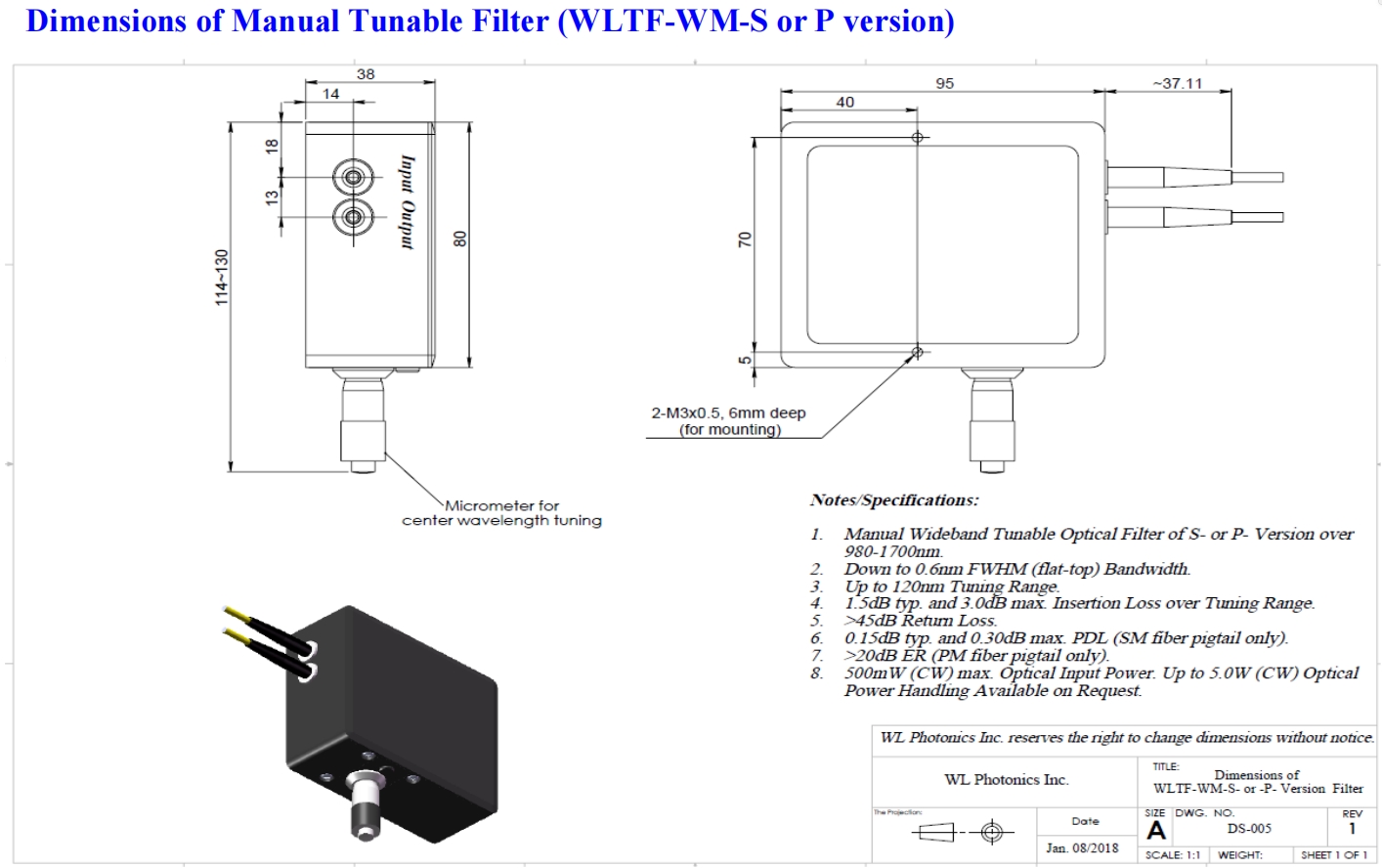

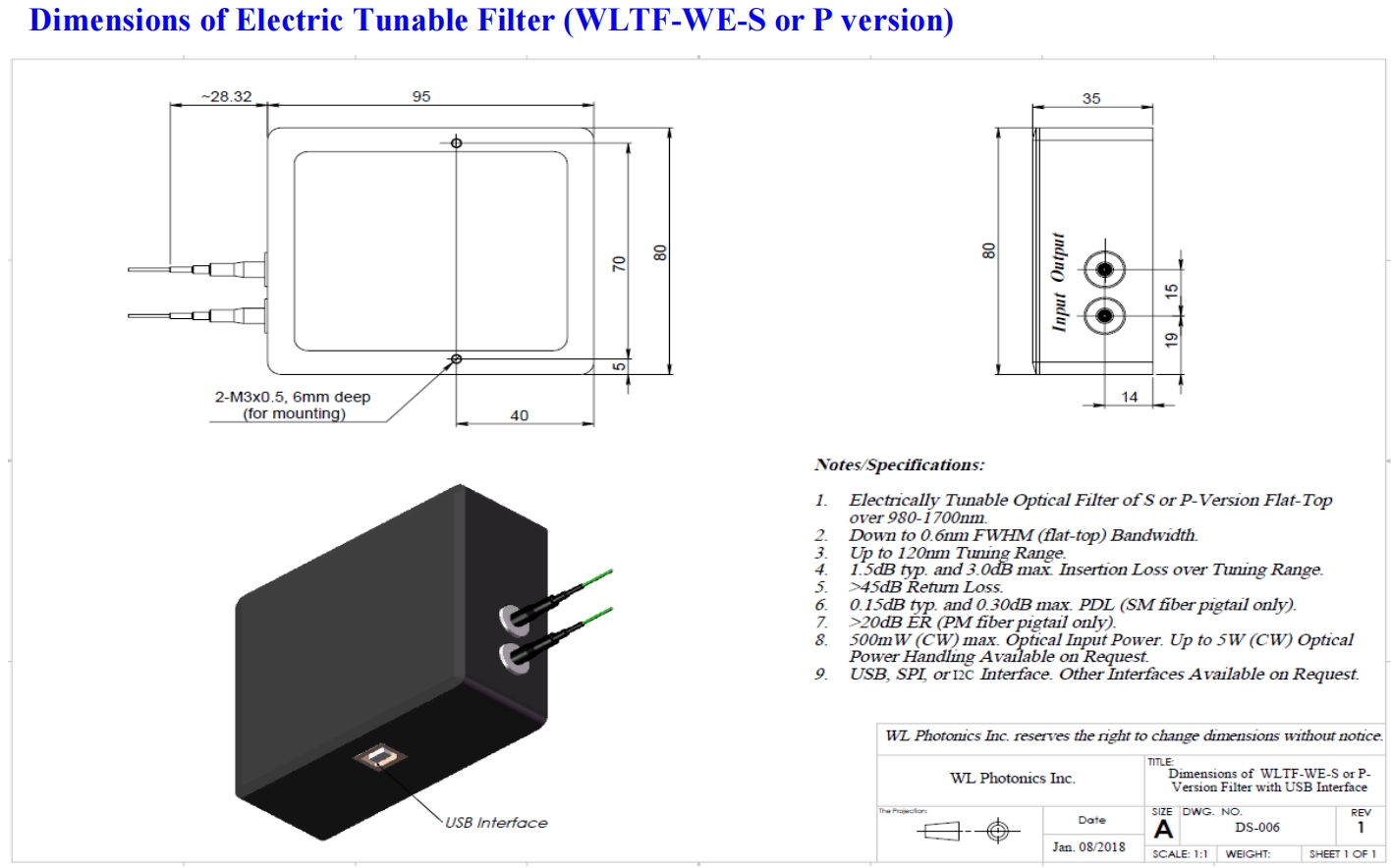

尺寸 mm
訂購示例
WLTF-WM-A-B-C/D-E-F/G-H
WLTF-WE-A-B-C/D-E-F/G-H-I
A.版本類型：S表示S版本，P表示P版本，U代表U版本。
B,以納米為單位的中心波長：1550表示1550nm中心波長，1310表示1310nm中心波長。
C.以納米為單位的調諧波長范圍：80表示80nm調諧范圍，100表示100nm調諧波長范圍。
D.以納米為單位的FWHM帶寬：3.5表示3.5nm FWHM帶寬。
E.光纖類型：SM用于單模光纖，PM用于Panda保偏光纖，或LMA或PLMA
F,尾纖電纜直徑（毫米）：0.25:用于250μm OD緩沖光纖，0.9:900μm OD松套管，3.0:3.0mm OD電纜（僅適用于尾纖型）。
G.尾纖長度（米）：0.5表示0.5米長，1.0表示1米長（僅適用于尾纖版本）。
H.尾纖終端或插座適配器的連接器類型，如FC/APC、FC/UPC SC/APC或LU/UPC，00用于無連接器。
I、接口類型：USB為USB接口，I2C為I2C接口，SPI為SPI接口（僅電動版）
示例1: WLTF-WM-S-1550-100/4.5-SM-3.0/1.0-FC/APC
描述：S型光纖偏振不敏感手動可調諧濾光器，在1500-1600nm調諧范圍內具有4.5nm FWHM（平頂）帶寬，具有1M長、3.0mm OD松散電纜SMF-28e光纖尾纖，尾纖末端用FC/APC連接器端接。500mW（CW）Max. 光輸入功率。
示例2:WLTF-WM-P-1310-100/3.5-PM-3.0/1.0-FC/APC-5.0
描述：P型光纖偏振敏感手動可調諧濾光器，在1260-1360nm調諧范圍內具有3.5nm FWHM（平頂）帶寬，1M長、3.0mm OD松散電纜Panda PM1300光纖尾纖在PM慢軸（快軸阻塞）中對齊，尾纖端接FC/APC連接器。5.0W（CW）Max. 光輸入功率。
示例3:WLTF-WM-S-1040-80/10-SM-FC/APC
描述：S型光纖偏振不敏感手動可調諧濾光器，10nm FWHM平頂帶寬，在1000-1080nm調諧范圍內，帶有FC/APC連接器的插座輸入和輸出接口。工作光纖的Max. 光輸入功率為HI1060和500mW（CW）。
示例4:WLTF-WE-S-150-120/3.0-SM-3.0/1.0-FC/APC-USB
描述：S型光纖偏振不敏感電可調諧濾波器，具有3.0nm FWHM平頂帶寬，調諧范圍為1490-1610nm，具有1M長、3.0mm OD松散電纜SMF-28光纖尾纖，尾纖端接FC/APC連接器。Max. 500mW（CW）光輸入功率和USB接口。
示例5:WLTF-WE-P-1060-80/0.65-PM-FC/APC-SPI-5.0
描述：P型光纖偏振敏感電可調諧濾波器，具有0.65nm FWHM平頂帶寬，調諧范圍為1020-1100nm，帶有FC/APC連接器的插座輸入和輸出接口。工作光纖為Panda PM980，排列在PM慢軸（快軸阻塞）、5.0W（CW）Max. 輸入光功率和SPI數字輸出接口
