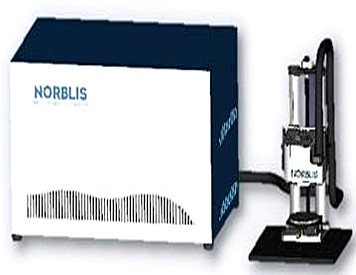

Mirage 中紅外 OCT 系統是Shou款基于 NORBLIS 超連續譜激光技術的系統,可在散射介質中進行快速、高分辨率的次表面成像,例如:陶瓷;樹脂;層壓板;涂料;紙張;聚合物等。中紅外光源可實現更深的樣品穿透,用于無損檢測的高分辨率和采集速度。
● 層厚度和均勻性測量
● 檢測空隙、分層和其他缺陷
● 3D結構成像
● 涂層檢查 - 濕/干膜厚度、裂紋、缺陷、氣泡、腐蝕、侵蝕、顆粒分散檢測。
● 增材制造 - 陶瓷、樹脂、聚合物等的層結構和缺陷可視化。
● 嵌入式結構 - 芯片電路、光纖增強材料中的取向、缺陷和表面粗糙度。
● 偽造品檢測——對安全卡、貨幣和護照中的安全特征進行成像以進行驗證。

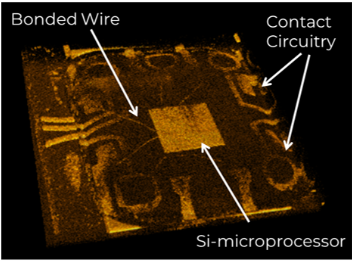

嵌入信用卡的微芯片

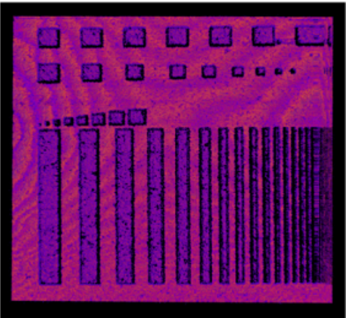

陶瓷中的亞表面結構
典型規格
深度分辨率 | <10 μm |
橫向分辨率 | <40 μm |
掃描面積 | 5 mm×5 mm(定制:更大區域,帶光纖探頭 3Hz 平移) |
掃描圖像速率 | 3Hz |
激光波長 | 3.6±0.4 μm |
樣品功率 | >10 mW |
探頭 | 固定桌面安裝(定制:光纖探頭) |
