AlignMeter USB是同時測量位置和角度位移,該系統對光束的位置和角度位移以及功率顯示進行實時測量,分辨率也可以降到0.1um。系統測量連續波光束,并提供便攜、快速、準確的光束準直的解決方案。它是USB2.0設備,系統可以在筆記本電腦上運行，Windows 7操作系統(32和64位)。通過USB端口控制多種設備是可能的。數據交流通過TCP / IP通信協議或RS232。ActiveX軟件集成到客戶的應用程序上。一個完整的系統基于傳感器頭附有3米長電纜、帶USB2.0連接線的電子箱、軟件在磁盤上,手提箱。
AlignMeter LA是大光束光學準直系統,該系統執行同步測量光軸性(μm),角偏差(mRad)以及jue對的功率。系統測量連續波光束,并提供便攜、快速、準確的光束準直的解決方案?？捎玫墓馐叽缡?2.5毫米,角測量范圍±2°，分辨率±1秒。它是USB2.0設備,系統可以在筆記本電腦上運行，Windows 7操作系統(32和64位)。通過USB端口控制多種設備是可能的。數據交流通過TCP / IP通信協議或RS232。ActiveX軟件集成到客戶的應用程序上。一個完整的系統基于傳感器頭附有3米長電纜、帶USB2.0連接線的電子箱、軟件在磁盤上,手提箱

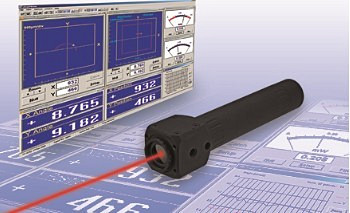

1、AlignMeter USB 型
AlignMeter USB是同時測量位置和角度位移,該系統對光束的位置和角度位移以及功率顯示進行實時測量,分辨率也可以降到0.1um。系統測量連續波光束,并提供便攜、快速、準確的光束準直的解決方案。它是USB2.0設備,系統可以在筆記本電腦上運行，Windows 7操作系統(32和64位)。通過USB端口控制多種設備是可能的。數據交流通過TCP / IP通信協議或RS232。ActiveX軟件集成到客戶的應用程序上。一個完整的系統基于傳感器頭附有3米長電纜、帶USB2.0連接線的電子箱、軟件在磁盤上,手提箱。
AlignMeter USB特點：
■ 通用性：可測量光束位置（直徑高達9mm）、角度（高達180mRad）和功率（無濾波片10uW-5mW）
■ 精確度：低至0.1um分辨率@50Hz數字濾波器，位置測量：±15um和低至0.005um分辨率，角度測量：±0.125mRad
■ 便捷性：USB2.0接口，探測器和軟件在Notebook/Desktop WinXP/Vista/7/8均可工作
■ 友好的軟件操作，具有完整的聯機幫助程序
AlignMeter USB 50mm焦距版本
PSD大小 | 9 x 9 mm | 4 x 4 mm |
可用光束尺寸范圍 | 50 μm to 8 mm | 50 μm to 3 mm |
更新速率 | Max. 150 Hz ,在500 Hz數字濾波器時 (Max. 150 Hz at 500 Hz digital filter) | Max. 150 Hz at 500 Hz digital filter |
光譜范圍 | 350 - 1100 nm | 350 - 1100 nm |
位置測量范圍 | 8 mm dia. circle max. | 3 mm dia. circle max. |
功率范圍 | 10μW-10 mW，帶濾波器 | 10μW-10 mW，帶濾波器 |
功率精度（*） | ±5% | ±5% |
角度測量范圍 | 180 mRad | 90 mRad |
角度分辨率 | 0.02 mRad (50 Hz 濾波器) | 0.01 mRad (50 Hz Filter) |
AlignMeter USB 100mm焦距版本
PSD大小 | 9 x 9 mm | 4 x 4 mm |
可用光束尺寸范圍 | 50 μm to 8 mm | 50 μm to 3 mm |
更新速率 | Max. 150 Hz at 500 Hz digital filter | Max. 150 Hz at 500 Hz digital filter |
光譜范圍 | 350 - 1100 nm | 350 - 1100 nm |
位置測量范圍 | 8 mm dia. circle max. | 3 mm dia. circle max. |
功率范圍 | 10 μW - 10 mW with filters | 10 μW - 10 mW with filters |
功率精度（*） | ±5% | ±5% |
角度測量范圍 | 80 mRad | 40 mRad |
角度分辨率 | 0.01 mRad (50 Hz Filter) | 0.006 mRad (50 Hz Filter) |
AlignMeter USB 200mm焦距版本
位置PSD大小 | 4 x 4 mm |
可用光束尺寸范圍 | 50 μm to 3 mm |
更新速率 | Max. 150 Hz at 500 Hz digital filter |
光譜范圍 | 350 - 1100 nm (calibrated at visible 400-700 nm) |
位置測量范圍 | 3.5 mm dia. circle max. |
功率范圍 | 10 μW - 10 mW with filters |
功率精度（*） | ±5% |
角度測量范圍 | 17 mRad |
角度分辨率 | 0.005 mRad (50 Hz Filter) – 0.0003 degrees |
位置精度 | ±5 μm edge to edge, ±1 μm for small movements |
版本對比
型號 | 波長 | 透鏡焦距 | 位置分辨率 | 位置精確度 | 角度測量范圍 | 角度分辨率 | 角度精確度 | 重量 |
AlignMeter 50 | 350-1100nm | 50mm | ≥0.1um | ±15um | 180mRad | 0.02mRad | 0.5mRad | 140Gr |
AlignMeter 100 | 100mm | ≥0.1um | ±15um | 80mRad | 0.01mRad | 0.25mRad | 180Gr |
注:完整的系統，包括一個歧管箱、USB2.0電纜、測量頭、CD/DVD驅動器上的軟件和用戶手冊、手提箱。
可選配件
ALIGN-FLT-NG4:NG4過濾器在外殼中
ALIGN-FLT-NG9:NG9過濾器在外殼中
ALIGN-FLT-NG10:NG10過濾器在外殼中
ALIGN-HOOD:55mm長，用于環境光抑制
2、AlignMeter LA 型
AlignMeter LA是大光束光學準直系統,該系統執行同步測量光軸性(μm),角偏差(mRad)以及jue對的功率。系統測量連續波光束,并提供便攜、快速、準確的光束準直的解決方案。可用的光束尺寸是22.5毫米,角測量范圍±2°，分辨率±1秒。它是USB2.0設備,系統可以在筆記本電腦上運行，Windows 7操作系統(32和64位)。通過USB端口控制多種設備是可能的。數據交流通過TCP / IP通信協議或RS232。ActiveX軟件集成到客戶的應用程序上。一個完整的系統基于傳感器頭附有3米長電纜、帶USB2.0連接線的電子箱、軟件在磁盤上,手提箱
產品特點：
■ 既可測光束橢圓度、角度漂移，又可測功率
■ 只適用于連續光束測量
■ USB可控多臺儀器
■ TCP/IP通信協議和遠程控制
■ ActiveX軟件集成在客戶的應用程序中
參 數 | 數 值 |
光子探測器 | Si PSD |
可測光斑范圍 | 22.5x22.5mm |
運行溫度 | 0℃-35℃ |
波長 | 350-1100nm |
位置分辨率 | ≤±2um |
位置精確度 | ±50um |
角度測量范圍 | ±2° |
角度分辨率 | ±1sec |
功率范圍 | 100uW-5mW無衰減片) |
功率精確度 | ±5% |
接口 | USB2.0 |
3,AlignMeter Wireless（無線版本）測試實時激光位置和角位移
AlignMeter Wireless（無線版本）產品特點：
分析入射激光束進入其孔徑的角度方向（θxθy）和位置方向
-多功能
-使用PSD探測器技術測量功率和角度入射方向
-精確：分辨率低至0.1μm和50 Hz數字濾波器，分辨率低至0.005 mRad。
-焦距：100 mm
-無線（藍牙5.0）
AlignMeter Wireless（無線版本）產品參數：
PSD尺寸 | 9*9mm |
光束直徑范圍 | 50um-8mm |
更新頻率 | 100Hz(Max)at300Hz digital filter |
光譜范圍 | 350-1100nm（在可見光400-700nm處進行校準） |
位置測量范圍 | 9*9mm |
位置分辨率 | ＞1um |
功率范圍 | 100uW-10mW(With filters) |
能量精度 | ±5% |
角度測量范圍 | 80mRad |
角度分辨率 | 0.001mRad(50Hz Filter) |
軟件安裝包 | 適用于 Windows 的完整軟件包，包括用于定制應用程序的 DLL。 |
AlignMeter Wireless（無線版本）訂購信息：
完整的系統，包括測量頭、軟件和CD/DVD驅動器上的用戶手冊、充電電纜和手提箱。在性能和軟件方面與USB版本相似。
ALIGN-WL-100-9x9:焦距f=100mm的測量頭
可以在不充電的情況下運行長達8小時
AlignMeter Wireless（無線版本）可選附件：

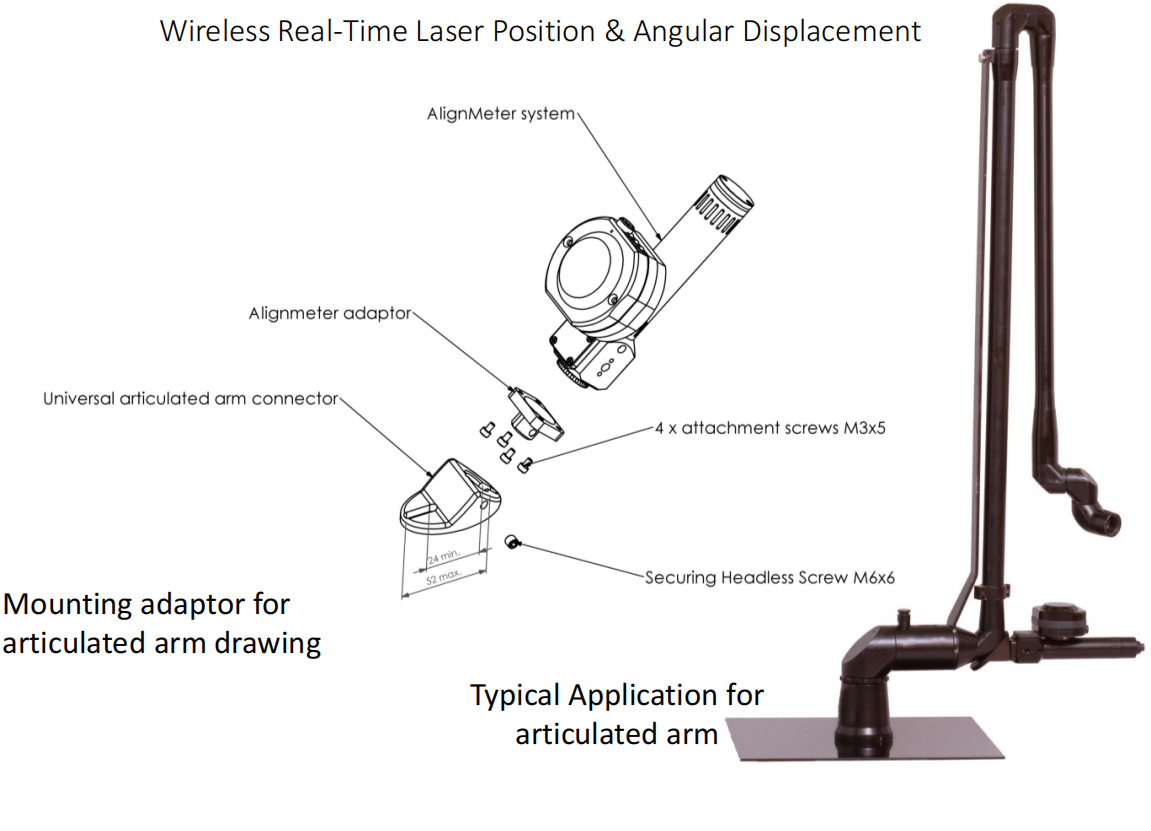

ADPT-WL： 用于鉸接臂的安裝適配器
ALIGN-FLT-NG4： 帶外殼的 NG4 過濾器
ALIGN-FLT-NG9: 帶外殼的 NG9 過濾器
ALIGN-FLT-NG10: 帶外殼的 NG10 過濾器
ALIGN-HOOD: 55 mm長，用于抑制環境光

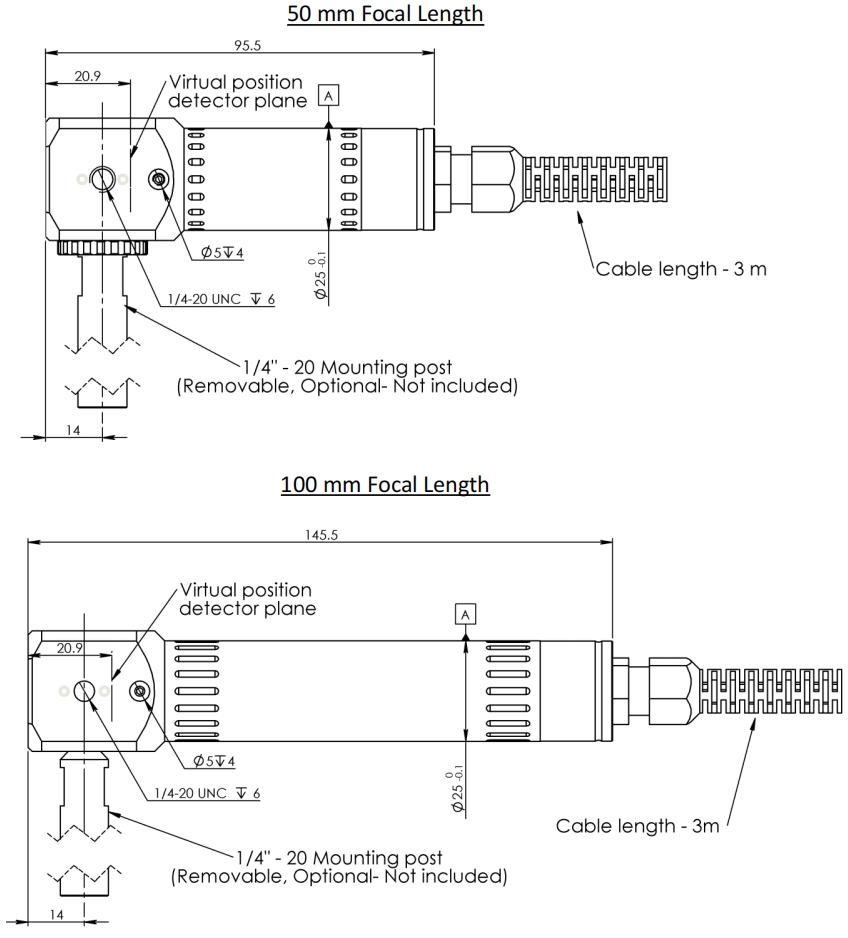

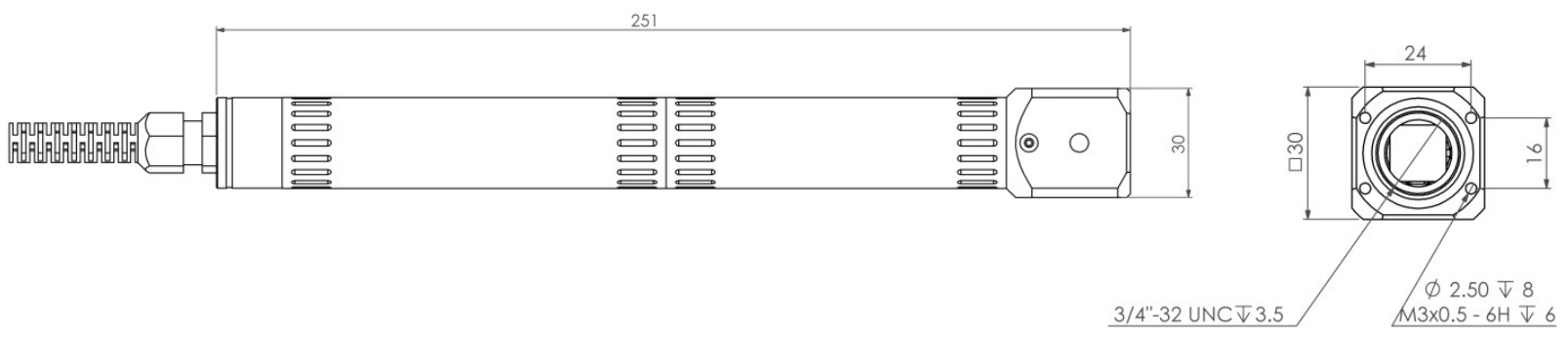

USB50 ,100, 200的尺寸

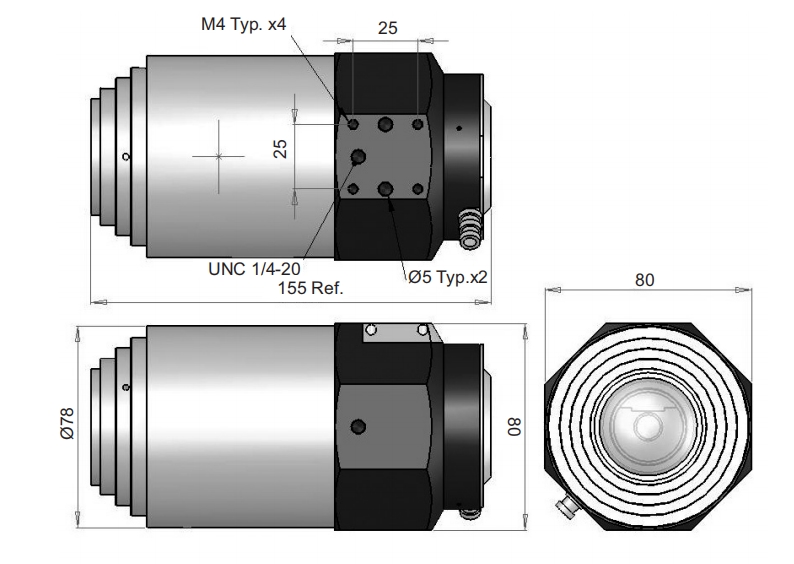

LA尺寸
AlignMeter Wireless 無線版本尺寸 mm
