WasatchPhotonics透射式凝膠光柵（Gel Grating），又稱體相全息衍射光柵（VPH Grating）, 完quan不同于傳統的表面凹凸性光柵，凹凸性光柵通過光柵表面的溝槽深度的周期性變化，對光的相位進行調制，從而完成分光，而VPH光柵則通過凝膠層的折射率n的周期性變化對入射光進行調制，完成分光。
我們通過自己的技術上認可及相應的商業保密技術，生產增強型體相全息衍射光柵Enhanced-Volume Phase Holographic Gratings (VPHGs) 及全息光學元件 (HOEs). 高性能的光柵可以適合多種應用場合。這種透射型光柵可以使得分光系統更加小巧、結構簡化、減少光學元件的使用，設計靈活，制作簡單。
VPH 透射光柵在寬帶寬和大通光孔徑上提供高效率、低偏振相關性和均勻性能——所有這些都在經過現場測試的堅固封裝中。我們提供多項技術上認可設計技術，讓我們更靈活地為您的獨te應用推薦優秀傳輸光柵。我們的工作波長范圍為 300-2500 nm，帶寬為 20-800 nm，線頻為 150-5000 lines/mm
最清晰、最深的光譜域光學相干斷層掃描 (SD-OCT) 圖像需要覆蓋寬帶寬和Max. 信噪比的光學設計。這就是為什么我們開發了我們的高清光柵以對所有偏振都具有高效率，即使在 100-200 nm 工作波長范圍的極端情況下也是如此。從我們的庫存光柵系列中進行選擇，或利用我們在 OCT 方面的專業知識來設計您理想的光柵。

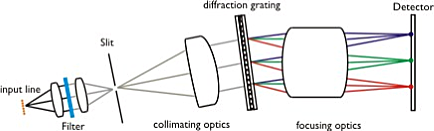

SD-OCT是通過一個基于光柵和透鏡的光譜儀,將干涉信號分光再聚焦到線陣電荷耦合元件harge-Coupled Device,CCD)上獲得干涉光譜的。
產品特點：
光譜范圍：350nm—2400nm
波前畸變：典型值1/5 wave,更高精度可定制
波前均勻性：<1/40 wave RMS
空間頻率：125 lp/mm —-3600lp/mm
型號參數
| WP-1200/840-xx | WP-HD1800/840-xx | WP-HD1145/1310-xx | |
| 標稱波長 | 740-940 nm | 790 - 890 nm | 1220- 1400 nm |
| 峰值效率@ cwL | ≥85%,ave pol | ≥82%, ave pol | ≥86%, ave pol |
| 空間頻率 | 1200±0.5 lines/mm | 1800± 1 lines/mm | 1145± 1 lines/mm |
| 入射角 | 30.3°@ 840 nm | 49.1@ 840 nm | 48.6°@1310 nm |
| 可用尺寸（-xx） | 25.4 mm Φx3.0 mm 50.8 mm Φx6.0 mm 35×45x6 mm | 25.4 mm Φx3.0 mm 30.0 mm Φx6.0 mm 50.8 mm x6.0 mm 35×45x6 mm | 25.4 mm Φx3.0 mm 50.8 mm Φx6.0 mm 35×45x6 mm |
Wavefront Distortion 波前畸變 | Standard: | ||
| 表面質量 | 60-40 scratch-dig | ||
AR Coating 增透膜 | Standard:R<1.0%lEnhanced:R<0.5%(over bandwidth) | ||
對比參數：
主要參數 | 傳統表面刻劃光柵 | VPH 凝膠光柵 |
衍射效率（窄帶,幾十個nm） | ~ 90% | Close to 100% |
平均衍射效率(全光譜) | 20% - 30% | > 60% |
衍射波段 | 很難控制 | 容易控制 |
衍射效率相對于色散能力變化 | Decreasing | Increasing |
偏振相關性 | 強 | 對偏振不敏感 |
雜散光 | 可檢測 | 低于檢測極限 |
與準直鏡組合的像質 | 有非常強的像散 astigmatic | 普通像散水平 |
Littrow 結構時衍射效率(在整個光譜范圍內) | 衍射效率有限 | 高衍射效率 |
單一元件，多功能 | 不可能 | 可實現 |
多個元件組合使用 | 不可能 | 可實現 |
表面保護 | 不可能 | 可完quan保護 |
工作溫度 | 標準工作溫度 | Up to above 120°C |
濕度 | 無冷凝 | 可在沸水中使用 |
選型指南：
拉曼光譜用光柵 | 激光脈沖壓縮光柵 | 高光譜成像用光柵 |
OCT 用光柵 | 通用紫外-可見-近紅外光譜儀、分光光度計 | |
450mm @ 1300 nm | ||
VPH 光柵測量演示
