外徑 30 毫米；厚 2 毫米；空間頻率： 1500 l/mm +/- 0.5 l/mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : C80030613 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
使用我們的技術上認可、行業領xian的 OCT 寬帶光柵，Max. 限度地提高您的靈敏度、掃描速度和圖像清晰度。 在整個光譜帶上具有出色的一階衍射效率 低散射和增透膜可Max. 限度地減少雜散光；Min. 極化依賴性 低波前誤差以減少滾降；易于清潔和處理
尺寸：外徑 30 毫米，厚 2 毫米
零件編號： WP-1500/477-30
表面質量： 60-40 刮擦
衍射波前： < λ/5 rms @ 633 nm，直徑為 1"
空間頻率： 1500 l/mm +/- 0.5 l/mm
連續波： 477 納米
入射角 (AOI)： 20.9° @ 477 nm
厚度公差： +/- 0.25 毫米
尺寸公差： +0 /-0.15 mm
倒角： 0.25-0.75 mm 面寬
倒角角度/公差： 45° +/-15°
增透膜： < 0.5% 反射；400 - 550 納米
基板和蓋板玻璃： 1 mm B270i（總厚度 2 mm）
通光孔徑： 25 毫米
尺寸： A=30 毫米 B=2 毫米

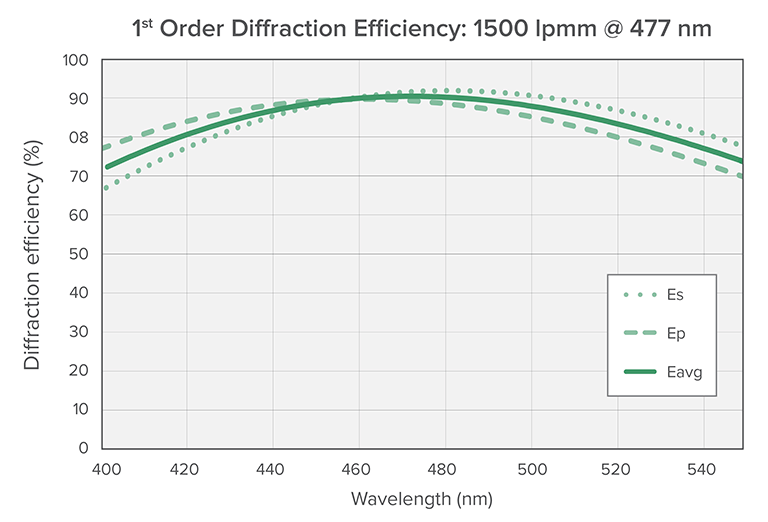

效率

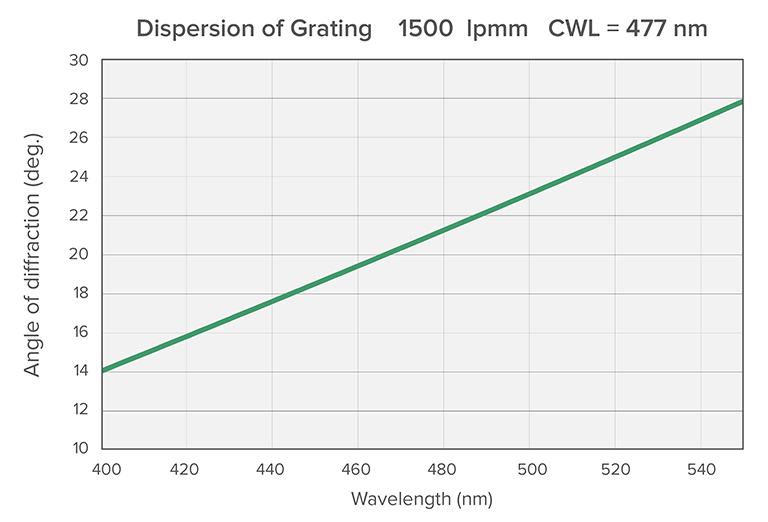

分散
產品特點：
光譜范圍：350nm—2400nm
波前畸變：典型值1/5 wave,更高精度可定制
波前均勻性：<1/40 wave RMS
空間頻率：125 lp/mm —-3600lp/mm
型號參數
| WP-1200/840-xx | WP-HD1800/840-xx | WP-HD1145/1310-xx | |
| 標稱波長 | 740-940 nm | 790 - 890 nm | 1220- 1400 nm |
| 峰值效率@ cwL | ≥85%,ave pol | ≥82%, ave pol | ≥86%, ave pol |
| 空間頻率 | 1200±0.5 lines/mm | 1800± 1 lines/mm | 1145± 1 lines/mm |
| 入射角 | 30.3°@ 840 nm | 49.1@ 840 nm | 48.6°@1310 nm |
| 可用尺寸（-xx） | 25.4 mm Φx3.0 mm 50.8 mm Φx6.0 mm 35×45x6 mm | 25.4 mm Φx3.0 mm 30.0 mm Φx6.0 mm 50.8 mm x6.0 mm 35×45x6 mm | 25.4 mm Φx3.0 mm 50.8 mm Φx6.0 mm 35×45x6 mm |
Wavefront Distortion 波前畸變 | Standard: | ||
| 表面質量 | 60-40 scratch-dig | ||
AR Coating 增透膜 | Standard:R<1.0%lEnhanced:R<0.5%(over bandwidth) | ||
對比參數：
主要參數 | 傳統表面刻劃光柵 | VPH 凝膠光柵 |
衍射效率（窄帶,幾十個nm） | ~ 90% | Close to 100% |
平均衍射效率(全光譜) | 20% - 30% | > 60% |
衍射波段 | 很難控制 | 容易控制 |
衍射效率相對于色散能力變化 | Decreasing | Increasing |
偏振相關性 | 強 | 對偏振不敏感 |
雜散光 | 可檢測 | 低于檢測極限 |
與準直鏡組合的像質 | 有非常強的像散 astigmatic | 普通像散水平 |
Littrow 結構時衍射效率(在整個光譜范圍內) | 衍射效率有限 | 高衍射效率 |
單一元件，多功能 | 不可能 | 可實現 |
多個元件組合使用 | 不可能 | 可實現 |
表面保護 | 不可能 | 可完quan保護 |
工作溫度 | 標準工作溫度 | Up to above 120°C |
濕度 | 無冷凝 | 可在沸水中使用 |
選型指南：
拉曼光譜用光柵 | 激光脈沖壓縮光柵 | 高光譜成像用光柵 |
OCT 用光柵 | 通用紫外-可見-近紅外光譜儀、分光光度計 | |
450mm @ 1300 nm | ||
VPH 光柵測量演示
