高摻鉺光纖適用于從1530到1610 nm波長區域（C和L波段）的光纖激光器和放大器。這些光纖覆蓋了廣泛的應用領域，從通訊放大器（摻鉺光纖放大器）到高功率無源光網絡/有線電視助推器，以及用于儀表、工業、醫療的超短脈沖放大器。這些高摻雜的的光纖具有標準的 ?125 μm的包層直徑。我們這款深截至波長的摻鉺光纖在L波段有超過50%的轉換效率，是普通光纖20米的一個轉換效果。
● 針對于發射波長從1530到1610 nm，泵浦波長為980 nm和1480 nm
● 幾何特性使雙折射效應很低，并且有出色的熔接特性
● 對于泵浦激光單模光纖的典型熔接損耗小于0.1 dB
● 對于SMF-28e+光纖的典型熔接損耗小于0.15 dB
● C-和L-波段密集波分復用、Metro、有線電視和無源光網絡
● 受激自發輻射來源
● 連續和脈沖激光器和放大器
產品類別 | 摻雜光纖 |
光纖類型 | EDF40-F |
吸收峰值1532nm1(Max.[1530–1535 nm])范圍 | 30±3dB/m |
吸收峰值1532nm1(Max.[1530–1534 nm])典型值 | 36 dB/m |
250m光纖長度上的吸收峰值波動 | ≤2.5 % |
背景損耗 (Min.[1100–1300 nm])最大值 | ≤ 10 dB/km |
背景損耗 (Min.[1100–1300 nm])典型值 | ≤ 6 dB/km |
彎曲敏感度 (100 m, 15 mm彎曲半徑, λ< 1620 nm) | ≤ 0.1 dB |
截至波長 | 890±90nm |
模場直徑1550 nm | 6.5 ± 0.5μm |
數值孔徑 | 0.2 |
熔接衰減 (with G.652 at 1300 & 1700 nm) | ≤ 0.2 dB |
偏振模色散 (100 m) | ≤ 0.25 ps |
包層直徑 | 125 ±1 μm |
涂覆層直徑 | 250 ±7 μm |
芯/包層同心度 | ≤0.7 μm |
包/涂覆層同心度 | ≤ 12.5 μm |
光纖強度 | 1.5 % (150 KPSI) |
商業段長（±5 m） | 250, 500, 1000 m |
存儲溫度 | - 40°C to +75°C |
工作溫度 | - 5°C to +75°C |
存儲濕度(非凝露) | 5 % to 95% |
工作濕度(非凝露) | 5 % to 95 % |
對摻鉺光纖ER30-4/125(長約5米)進行了群延遲、色散和差分群延遲檢測；結果如下：

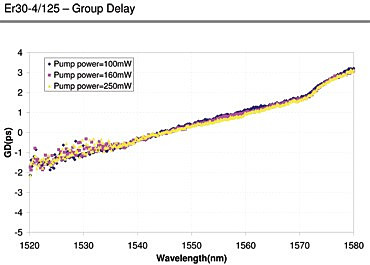

群延遲
以下是ER30-4/125摻鉺光纖在三種不同的泵浦功率下群延遲(GD)關于波長的函數曲線。群延遲的概念是信號(例如，調制波前的特殊點)中的信息傳輸光學路徑長度所需要的時間。

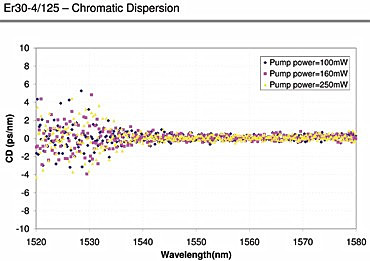

色散
以下是ER30-4/125摻鉺光纖在三種不同的泵浦功率下色散(CD)關于波長的函數曲線。色散是群延遲與波長關系圖的局部坡度。

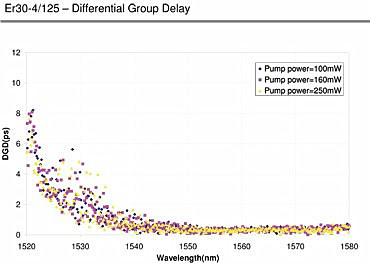

差分群延遲
以下是摻鉺光纖ER30-4/125在三種不同的泵浦功率下差分群延遲(DGD)關于波長的函數曲線。差分群延遲被定義為所有偏振態的最大群延遲變化
