| 貨號 | 操作 | 名稱 | 描述 | 中心波長 | ||
|---|---|---|---|---|---|---|
|
A80152144 | 785nm 高斯型可調諧濾波器 (單模光纖 可調諧范圍60nm FWHM帶寬0.1nm) [PDF] | 中心波長785nm；可調諧范圍60nm；FWHM帶寬：0.1nm；光纖類型：單模光纖為SM | 785nm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
|---|---|---|---|---|---|
|
|
785nm 高斯型可調諧濾波器 (單模光纖 可調諧范圍60nm FWHM帶寬0.1nm) [PDF] |
A80152144
|
中心波長785nm；可調諧范圍60nm；FWHM帶寬：0.1nm；光纖類型：單模光纖為SM |
中心波長: 785nm |
聯系客服或
提交詢價單 |
高斯形狀可調諧光學濾波器 WLTF-NM（或-NE）-系列基于 結合衍射的自由空間光學 光柵產生帶通傳輸。它是 2端口光纖尾纖設備。將寬帶頻譜注入輸入端口時 可調濾波器將為 輸出并抑制頻譜的剩余頻帶。這個 所選波段的中心波長可調 通過精密測微計在一定范圍內 驅動器或電動執行器。 正在申請技術上認可的光學設計提供了 帶寬和調諧范圍選項 非常的低插入損耗和極化 市場上的依賴損失（PDL）。準確的 調整機制使過濾器能夠提供高 波長分辨率和出色的波長調諧重復性。手動和電動 版本過濾器可用于NIR波段 780-1000nm
高達120nm波長調諧范圍
低至0.07nm FWHM帶寬
非常的低插入損耗和PDL
高光功率處理
在整個調諧范圍內精確且均勻的帶寬
高帶外抑制
ASE噪聲抑制
量子光學
WDM波長調諧
脈沖整形
FBG傳感器詢問
可調諧光纖激光器

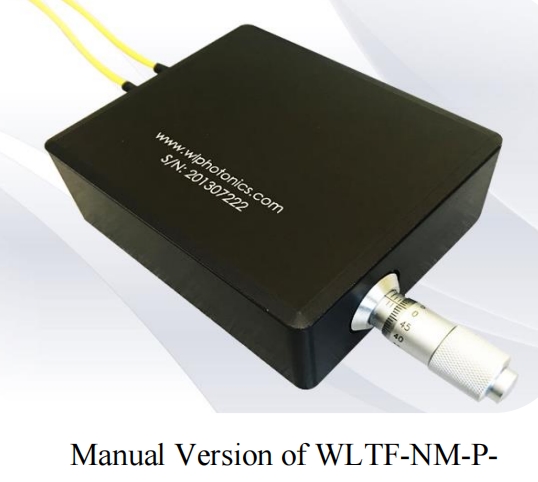

WLTF-NM-P手動版

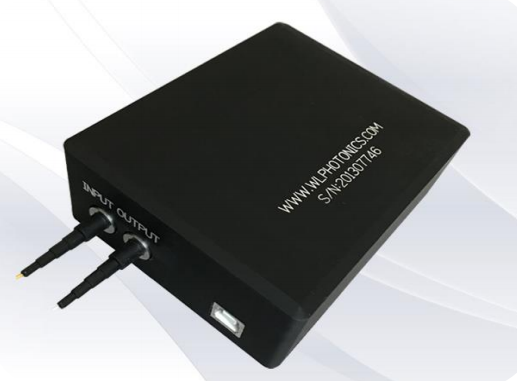

WLTF-NE-P-電動版
WLTF-NM-P型手動可調諧濾波器
| 中心波長 | 810nm、880nm、940nm或按規定在810-960nm范圍內 |
| 調諧范圍 | 60nm or 120nm |
| 插入損耗 | 2.5dB typ.and 3.5dB max.(connector exclusive) |
| FWHM帶寬 | 1.00nm,0.90nm,0.8Onm,0.70nm, 0.60nm, 0.50nm,0.40nm,0.30nm, 0.25nm,0.20nm,0.15nm,0.10nm, 0.07nm or as per specified. |
| 波長分辨率 | 0.02nm |
| 波長重復性 | +/-0.02nm |
| 偏振相關損耗 | 0.15dB typ./0.30dB max.(SM fibre pigtail only) |
Extinction Ratio 消光比 | 20dB(Connector exclusive,PM fibre pigtail only)2 |
Out-Band Suppression 帶外抑制 | >45dB (Transmission peak to the average of background) |
| Bandwidth Ratio of 3/20/30dB 帶寬比 | ~1/2.5/3.5 |
| Optical PowerHandling 1 光功率處理 | 300mW(cW) 1 |
Return Loss 回波損耗 | >45dB |
| Polarization Mode Dispersion 偏振模色散 | <0.2pS (SM fiber pigtail only) |
| Group Delay | <0.1ps/nm |
| 尾纖類型 | SM fiber or PM fibre |
| Such as Nufern's780HP or Panda PM 850, or specified others | |
| 工作溫度 | 10°C to 50C |
| 存儲溫度 | -10°℃ to 75°℃ |
| 尺寸 | See drawings below |
| 重量 | <0.5kg typical |
| Other | RoHS compliant |
| 提示 | 1 可根據要求提供高達2.0W（CW）的大功率版本。 |
2 PM光纖按照標準在PM慢軸（快軸阻塞）中對齊，否則按規定。 |
WLTF-NE-S或P型電調諧濾波器
| 中心波長 | 810nm、880nm、940nm 或810-960nm范圍內的定制 | |
| 波長調諧范圍 | S-version | P-version |
| 60nm | 120nm | |
| 插入損耗 | 2.5dB typ.and 3.5dB max.（連接器專用） | |
| FWHM 帶寬 | 1.00nm,0.90nm,0.80nm,0.70nm,0.60nm,0.50nm,0.40nm,0.30nm, 0.25nm,0.20nm,0.15nm,0.10nm,0.07nm or as per specified | |
| 波長分辨率 | S-version | P-version |
| 0.01nm | 0.001nm | |
| 波長重復性 | S-version | P-version |
| +/-0.01nm | +/-0.005nm | |
| Max.調諧速度 | 40nm/Sec. | |
| 偏振相關損耗 | 0.15dB typ. and 0.30dB max.(SM fibre pigtail only) | |
| 消光比 | 20dB (Connector exclusive,PM fibre pigtail only) | |
帶寬比 @3/20/30dB (Bandwidth Ratio | ~1/2.5/3.5 | |
| Max.光功率 1 | 300mW(CW). Up to 2.0W(CW)power handling available on request | |
| 回波損耗 | >45dB | |
| 帶外抑制 | >45dB(Transmission peak to the average of background) | |
| 偏振模色散 | <0.2ps (SM fibre pigtail only) | |
群延遲 (Group Delay) | <0.1ps/nm | |
尾纖類型 2 | SM fiber or PM fibrc | |
| 例如Nufern的780HP、Panda PM 850或指出的其他產品。 | ||
| 電氣接口 | USB | |
| Operating Temp | 10°℃ to 50°C | |
| Storage Temp | -10°C to75℃ | |

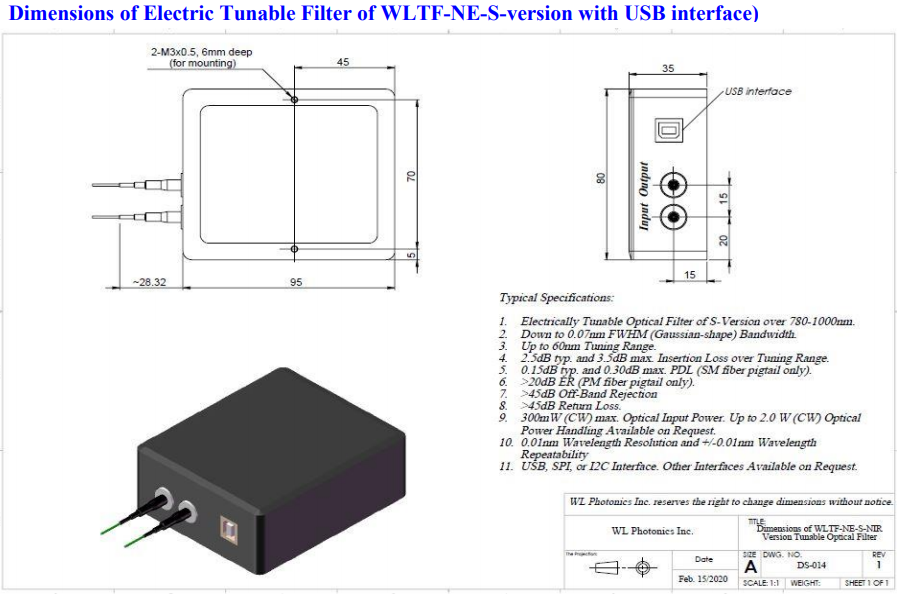

| Dimension | See drawings below | |
| Weight | <0.5kg | |
| Other | RoHS compliant | |
| Notes | 1, 可應要求提供高達2.0W（CW）的高功率版本。 | |
| 2 ,PM纖維按照標準排列在PM慢軸（快軸阻塞）上，否則按照規定。 | ||
型號示例
A、 電動版類型：P為P版；S代表S版本。
B、 調諧范圍的中心波長為納米：890用于將調諧范圍集中在890nm。
C、 納米調諧范圍：60表示60nm調諧范圍，120表示120nm調諧波長范圍
D、 納米級FWHM帶寬：0.15nm FWHM帶寬為0.15。
E、 光纖類型：單模光纖為SM，熊貓保偏光纖為PM。
F、 尾光纖電纜直徑（毫米）：0.25表示外徑為250μm的緩沖光纖，0.9表示外徑為900μm的緩沖光纖松套管和3.0適用于外徑為3.0mm的電纜。
G、 尾纖長度（米）：0.5表示0.5m長，1.0表示1M長。
H、 尾光纖終端上的連接器類型：如FC/APC、FC/UPC、SC/APC，00表示否連接器。
I、 電動版過濾器接口類型：USB為USB接口，I2C為I2C接口，SPI用于SPI接口。
