筱曉光子的熊貓型和領結型單模保偏(PM)光纖。兩者分別根據所用的應力棒來命名。應力棒與光纖纖芯平行，施加的應力在光纖纖芯內產生雙折射，從而維持保偏工作。熊貓型應力棒是圓柱形的，而領結型采用梯形棱鏡應力棒，如上圖所示。通常情況下，這兩種光纖類型可以互換使用。熊貓型光纖一直用于通信領域，因?yàn)樵谥谱鲿r(shí)圓柱形應力棒更易在長距離上保持均勻度。
偏振維持（PM）光纖旨在為488nm至1550nm以上的波長提供z高水平的偏振維持。這些光纖可用于干涉?zhèn)鞲衅?、調制器、延遲線、光譜學和生物醫學應用。
我們使用“蝴蝶結”應力施加部件（SAP）在纖芯中產生雙折射。這些高效SAP的設計可以在沒有過大應力的情況下產生非常高的雙折射，從而可以有效地控制整個光纖系統的偏振取向。
蝴蝶結PM光纖纖芯兩側是高膨脹、摻硼的玻璃區域，其收縮比周?chē)亩趸韪蟆Ｒ鸬膹埩?huì)導致雙折射（產生兩種不同的折射率：平行于所施加應力的較高折射率和垂直于所施加的應力的較低折射率）。Fibercore的“蝴蝶結”設計比任何其他受力設計都能產生更多的雙折射。這很簡單，因?yàn)樗腔趦蓚€(gè)相對的楔塊，這是向一個點施加應力的最簡單有效的方法。
七個標準波長，488nm 至 1650nm
Max. 雙折射 – Min. 應力
卓越的保偏能力
高度雙折射
短拍長度
保持強極化消光比（PER）
寬波長范圍
干涉式傳感器
二極管尾纖
相干光束傳輸
調制器
延遲線
光譜學
生物醫學傳感器
光學相干斷層掃描 (OCT)

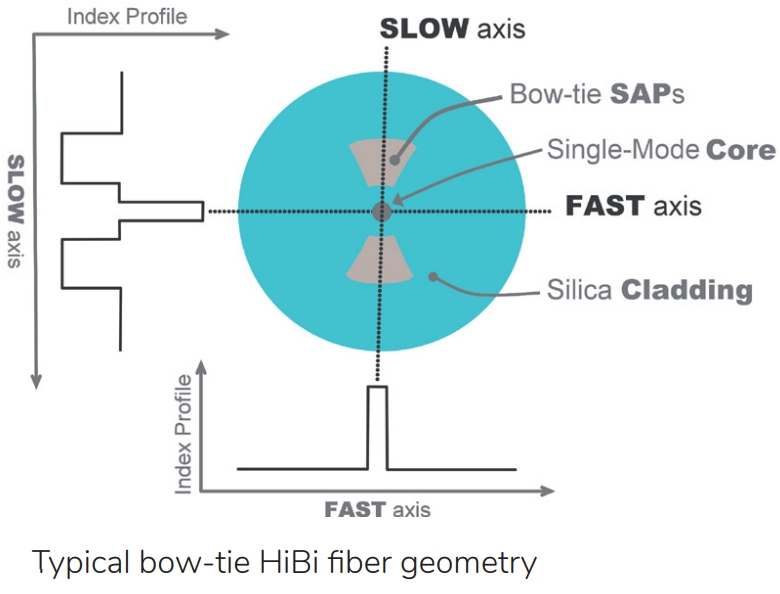

典型的蝴蝶結HiBi纖維幾何形狀
HB450 | 波長超過450nm的PM光纖 |
HB600 | 波長超過600nm的PM光纖 |
HB750 | 波長超過750nm的PM光纖 |
HB800 | 波長超過800nm的PM光纖 |
HB1000 | 波長超過1020nm的PM光纖 |
HB1250 | 波長高于1270nm的PM光纖 |
HB1500 | 波長超過1520nm的PM光纖 |
| HB450 | HB600 | HB750 | HB800 | HB1000 | HB1250 | HB1500 | |
|---|---|---|---|---|---|---|---|
| 工作波長（nm） | 488-633 | 633-780 | 780-830 | 830-1060 | 1060-1300 | 1300-1550 | 1520-1650 |
| 截止波長（nm） | 350-470 | 500-600 | 610-750 | 600-800 | 840-1020 | 1030-1270 | 1230-1520 |
| 數值孔徑 | 0.10-0.13 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 |
| 模場直徑 (μm) | 3.0-4.1 @488nm | 2.8-3.7 @633nm | 3.5-4.6 @780nm | 3.7-4.9 @830nm | 4.8-6.3 @1060nm | 5.8-7.9 @1310nm | 7.0-9.2 @1550nm |
| 衰減(dB/km) | ≤100 @488nm | ≤15 @633nm | ≤8 @780nm | ≤5 @830nm | ≤3 @1060nm | ≤2 @1310 | ≤2 @1550nm |
| 拍長 Beat-Length (mm) @633nm | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| 驗證測試 Proof Test （%） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） |
| 包層直徑 (μm) | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 |
| 纖芯包層同心度 (μm) | ≤0.75 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 涂層直徑（μm） | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 |
| 涂層類型* | 雙層丙烯酸酯 | 雙層丙烯酸酯 | 雙層丙烯酸酯 | 雙層丙烯酸酯 | 雙層丙烯酸酯 | 雙層丙烯酸酯 | 雙層丙烯酸酯 |
| 工作溫度（℃） | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 |
