AQ6373E 可見波長光譜分析儀可對 350 至 1200 nm 的短波長進行高速、準確的分析,，應用范圍極為廣泛。
這款多功能 OSA 提供三種可用型號來滿足各種應用的需求，可加速短波長激光器、無源器件和 LED 以及使用這些器件用于生物醫學、材料加工、消費品和醫療保健領域的設備的開發和制造。電信市場
波長范圍: 350 ~ 1200nm
波長分辨率設置:
0.01 ~ 10nm [高分辨率機型]
0.02 ~ 10nm [標準，限制型機型]
(此高分辨率機型非常適合用于可見光的光譜測量。)
*可在350 ~ 600nm波長范圍內設置0.01nm。
超寬可測功率范圍: -80 ~ +20dBm
波長精度: ±0.05nm
動態范圍: 60dB
顏色分析功能
有源器件測試
激光源特性分析
現今，發射可見光到中波紅外波長的各種DFB-LD、FP-LD和 VCSEL光源已經被廣泛應用于不同應用領域中的不同器件或系 統上，例如:
? 電信: 玻璃光纖或塑料光纖；
? 工業: 條形碼掃描儀、LiDAR表面掃描儀；
? 消費電子: Hi-Fi音響系統音頻輸出、激光打印機、電腦鼠標。
可見LED測試 (AQ6373E和AQ6374E)
可以測量和分析用于照明、指示、感測以及其它應用的可見 LED的光譜。支持大芯徑光纖的輸入，可 以有效獲得LED光并對其光譜執行測量。內置色彩分析功能將 自動對主波長和光源的色度坐標及色溫做出評價。
無源器件測試
結合ASE、SLD或SC等光源，OSA可以輕松評估WDM濾波 器、FBG、ROADM和WSS等無源器件。AQ6370系列出色的 光學性能可以實現更高分辨率和更大動態范圍的測量。通過內 置光濾波分析功能，可以同時報告波峰/波谷波長、功率、串?dāng)_ 和紋波寬度。
光纖布拉格光柵的特性
光纖布拉格光柵(FBG)是一種分布有布拉格反射鏡的一小段光 纖，它可以將特定波長的入射光反射回去，只傳播剩余波長的 光。這是通過纖芯折射率發生周期性變化來實現的，即在纖芯 形成一個特定波長的介質鏡。因此，光纖布拉格柵格可以用作 內嵌光學濾波器，用來阻擋特定波長的光，或用作波長反射 鏡。光纖布拉格柵格的應用主要在光通信系統：可專門作為陷 波濾波器使用，并且也可與光環形器或光分插復用器(OADM) 一起被用于光多路復用器和多路解復用器。此外，2-3μm波長 區域的光纖布拉格光柵還可以作為直接傳感元件使用，用于地 震儀器中的應變和溫度傳感以及惡劣環境下的壓力傳感。要描 述FBG的特性，AQ6370系列的高波長分辨率和寬測量范圍是 必不可少的條件。
| 項目 | 規格 | ||
| 型號代碼 | 標準機型(-10) | 高分辨率機型(-20) | 限制型機型(-00) |
| 波長范圍*1 | 350 ~1200nm | ||
| 跨度*1 | 0.5nm ~ 850nm (全范圍跨度)，0nm | ||
| 波長精度*1 | ±0.05nm (633nm)、±0.2nm (400 ~ 1100nm) (使用633nm He-Ne激光器進行波長校準后。) | ||
| 波長分辨率設置*1 *2 | 0.02、0.05、0.1、0.2、0.5、1、2、5和10nm | 0.1、0.2、0.5、1、2和5nm | |
| 高波長分辨率模式*1 | - | 0.01nm (350 ~ 600nm) | - |
| Min. 采樣分辨率*1 | 0.001nm | ||
| 采樣點數 | 101 ~ 200001、AUTO | ||
| 功率靈敏度設置 | NORM_HOLD.NORM_ALTO.NORMAL、MID、HGH1、HGH2和HIGH3 | NORM_HOLD、NORM_AUTO、NORMAL、MID、 HIGH1和HIGH2 | |
| 大動態測量模式 | SWITCH (靈敏度: MID、HIGH1-3) | SWITCH (靈敏度: MID、HIGH1-2) | |
| 功率靈敏度*3 | -80dBm (500 ~ 1000nm)、 -60dBm (400 ~ 500nm、1000 ~ 1100nm) (典型分辨率設置: ≥0.2nm，平均: 10次，靈敏度: HIGH3) | -70dBm (500 ~ 1000nm)、 -50dBm (400 ~ 500nm、1000 ~ 1100nm) (典型分辨率設置: ≥0.2nm，平均: 10次， 靈敏度: HIGH2) | |
| Max. 安全輸入功率*3 | +20dBm (550 ~ 1100nm)、+10dBm (400 ~ 550nm) (總輸入功率) | ||
| 功率精度*3 | ±1.0dB (850nm，輸入功率: -20dBm，分辨率設置: ≥0.2nm ，靈敏度: MID、HIGH1-3、SMF [MFD 5μm@850nm、NA0.14)] *限制型機型不包括HIGH 3 | ||
| 功率線性度*3 | ±0.2dB (輸入功率: -40 ~ 0dBm，靈敏度: HIGH1-3) * 限制型機型不包括HIGH 3 | ||
| 動態范圍*5 | 60dB (峰值±0.5nm，分辨率: 0.02nm、633nm | 45dB (峰值±0.5nm，分辨率: 0.1nm、633nm) | |
| 適用光纖 | SM, MM (GI 50/125、GI 62.5/125)、大芯徑: Max. 800μm) | ||
| 光連接器 | FC型(光輸入和校準輸出) | ||
| 內置校準光源 | 光軸對準調節光源(用于光軸對準調節。無需波長參考光源。) | ||
| 掃描時間*1 *4 | NORM_AUTO: 0.5s, NORMAL: 1s, MID: 2s, HIGH1: 5s, HIGH2: 20s, HIGH3: 75s *限制型機型不包括HIGH 3 | ||
| 預熱時間 | 至少1小時(預熱后，需要內置光源進行光軸對準調節。) | ||
注
性能和功能可能受到所用光纖類型的限制。要保證以上性能，應使用單模傳輸信號的單模光纖。如果被測波長比所用光纖的截止波長短，或使用了多模光纖，斑點噪聲可能導致測量的 頻譜結果不準確。當測量氣體激光器和激光二極管等高相干性的光源時，請尤其注意。
*1: 橫軸刻度: 波長顯示模式。
*2: 實際波長分辨率取決于測量波長。分辨率設為10nm時，實際分辨率最多為8nm。
*3: 縱軸刻度: jue對值功率顯示模式。
*4: 大動態測量模式: OFF，采樣點數: 1001，平均次數: 1，跨度: ≤ 100nm (450 ~ 470nm和690 ~ 700nm除外)。
*5: 大動態測量模式: SWITCH，纖芯尺寸: SMALL。

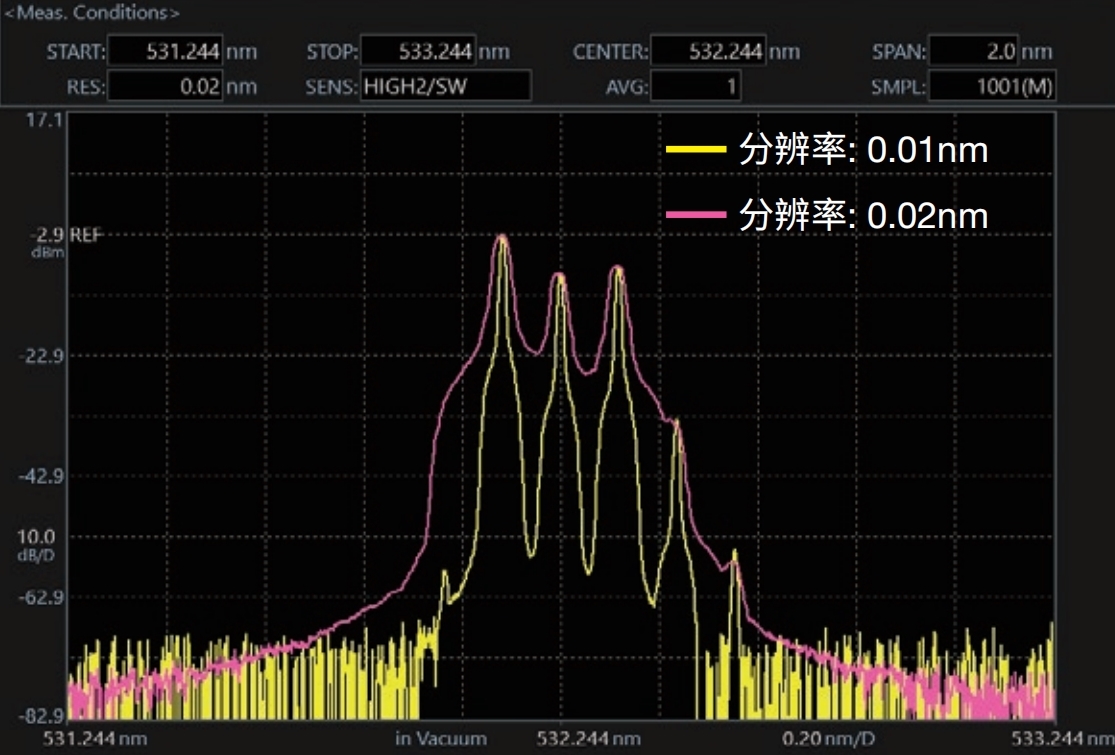

可見光測量示例 高分辨率機型
型號對比
各型號涵蓋的波長
