1080nm 平均波長下 600mW 脈沖輸出功率，200mW CW 輸出功率，保偏 PM980 光纖或 HI1060 光纖
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
光纖耦合激光器是一種將激光束通過光纖傳輸?shù)募す庠O(shè)備，廣泛應用于通訊、醫療、工業加工等領域。其核心優勢在于能夠高效地將激光光束耦合進入光纖，從而實現精準的能量傳輸和高效的能量輸出。筱曉光子的光纖耦合二極管不僅具有緊湊的結構、易于集成和高度穩定的特點，還能在長距離傳輸中減少光損失，保證光束質量，滿足高要求的應用場景。
推薦操作條件
外殼安裝在室溫散熱器上
| 參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 芯片溫度 | 20 | 25 | 30 | ℃ |
| 正向電流@CW 模式 | 1200 | 1400 | mA | |
| 峰值正向電流@脈沖模式 | 30 | 600 | mA | |
| 輸出峰值功率@脈沖模式 | 500 | 600 | mW | |
| 輸出功率@CW 模式 | 10 | 200 | mW |
脈沖特性（500ns 脈沖寬度，1% 占空比）
25°C, 2000mA
| 參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 峰值正向電流@1000mW | 1400 | mA | ||
| 平均波長 | 1075 | 1080 | 1085 | nm |
| 帶寬(FWHM)，分辨率200pm | 0.8 | 1.8 | 6 | nm |
CW 特性
@25°C, 500mA
| 參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 正向電流@400mW | 600 | mA | ||
| 正向電壓 | 1.6 | 2.2 | V | |
| 閾值電流 | 60 | 150 | mA | |
| 平均波長 | 1074 | 1080 | 1086 | nm |
| 帶寬(FWHM)，分辨率200pm | 0.4 | 5 | nm | |
| 波長溫度可調性 | 0.35 | nm/°C | ||
| 偏振消光比(PER) | 15 | 19 | dB | |
| 偏振 | TE |
典型性能（僅供參考）
測試條件：500ns 脈沖寬度，1%占空比

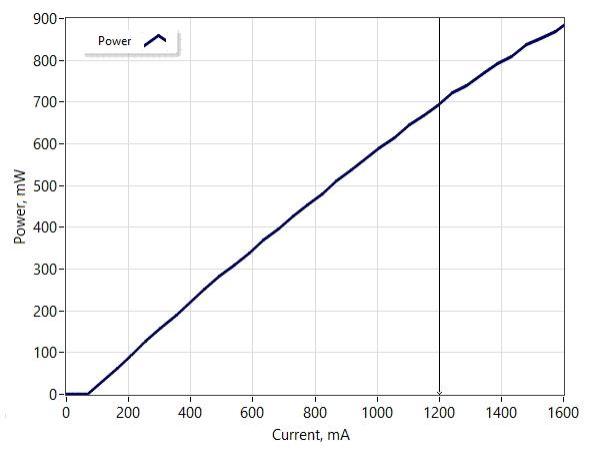

光電流電壓特性

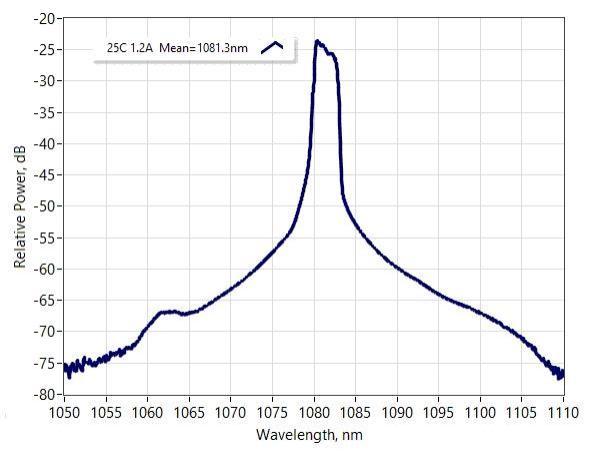

光譜（分辨率200pm）

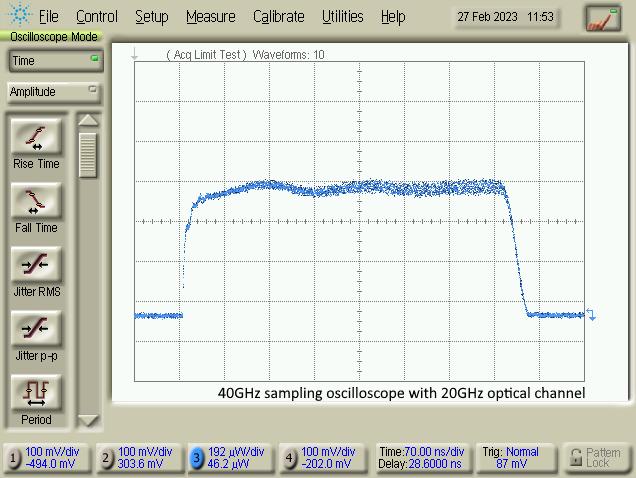

脈沖形狀@2000mA
典型CW 性能(僅供參考)

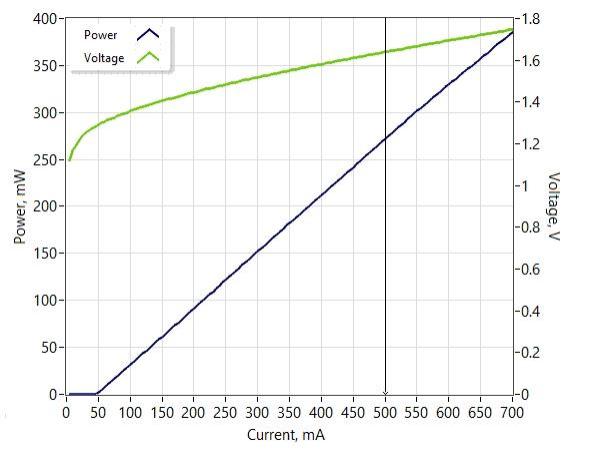

光電流電壓特性

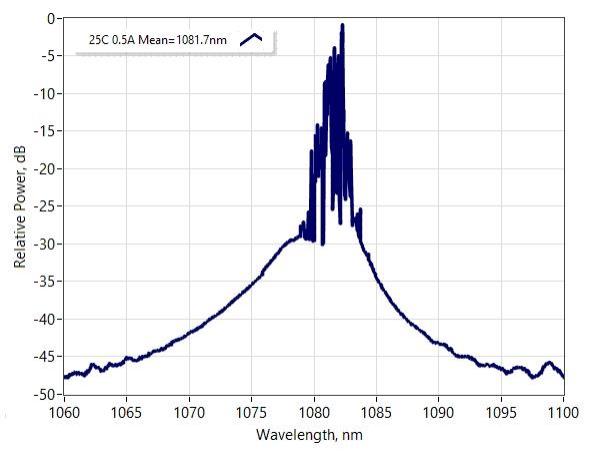

光譜(res. 200pm)
jue對Max. 額定參數
| 參數 | Min. 值 | Max. 值 | 單位 |
| 脈沖模式下的輸出峰值功率（<1ns 脈沖寬度，<10% 占空比） | 900 | mW | |
| 脈沖模式下的峰值正向電流（<1ns 脈沖寬度，<10% 占空比） | 1600 | mA | |
| CW 模式下的輸出功率 | 350 | mW | |
| CW 模式下的正向電流 | 700 | mA | |
| 反向電壓 | 2 | V | |
| TEC 電流 | 3 | A | |
| TEC 電壓 | 4 | V | |
| 芯片工作溫度 | 5 | 40 | °C |
| 外殼工作溫度 | 0 | 70 | °C |
| 存儲溫度 | -40 | 85 | °C |
| 引腳焊接溫度（最長10 秒，z高外殼溫度120°C） | 300 | °C | |
| 光纖帶半徑 | 3 | cm |
擴展光譜以排除布里淵散射
單獨老化和熱循環篩選
專有鏡面涂層技術，可靠性高
保偏 PM980 光纖或 HI1060 光纖
光纖上 900um 松套管（可選）
內置監控光電二極管（可選）
光纖激光種子光
測量設備（例如距離測量）
科學研究
| 熱敏電阻規格 | 光纖規格 | |||||
| 參數 | 值 | 單位 | 參數 | 值 | 值 | 單位 |
| 類型 | NTC | 光纖類型 | HI1060 | PM980 | ||
| 電阻@25℃ | 10±0.1 | kOhm | 數值孔徑（典型值） | 0.14 | 0.12 | |
| Beta 25-85°C | 3435±1% | K | 截止波長 | 920±50 | 900±70 | nm |
 | 模場直徑 | 6.2±0.3@1060nm | 6.6±0.3@1060nm | μm | ||
| 包層直徑 | 125±1 | 125±1 | μm | |||
| 涂層直徑 | 245±15 | 245±15 | μm | |||
松套管直徑（ 可選） | 900 | 900 | μm | |||
| 連接器 | FC/APC | FC/APC | ||||
| 鍵 | narrow | narrow | ||||
尺寸（單位：毫米）
安全和操作說明
此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。
熱輻射器上的設備需要適當?shù)纳崞?。必須使?nbsp;4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊，扭矩設置為 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)崛彳洸牧献鳛闊峤缑?。不宜為此使用?dǎo)熱油脂。
避免設備背反射。它可能會影響設備在光譜和功率穩定性方面的性能。
還可能導致致命的面損壞。強烈建議使用光隔離器來阻擋背反射。
不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。
ESD 保護 - 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝過程中，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。
型號識別
SML1100003HI001PXXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，HI-1060 光纖
SML1100003HI001PFXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，HI-1060 光纖，內置監控光電二極管
SML1100003PM001PLXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，PM-980 光纖，帶松套管
SML1100003PM001PFLXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，PM-980 光纖，帶內置監控光電二極管和光纖松套管
